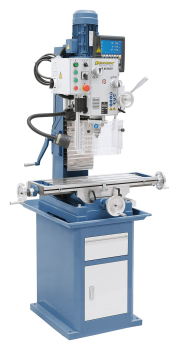

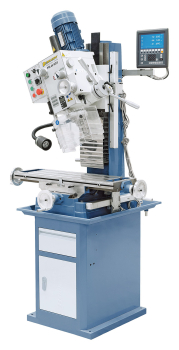

02-1088 Bernardo Bohr- und Fräsmaschinen FM 45 HSV inkl. 3-Achs-Digitalanzeige
02-1088 Bernardo Bohr- und Fräsmaschinen FM 45 HSV inkl. 3-Achs-Digitalanzeige
Beschreibung:

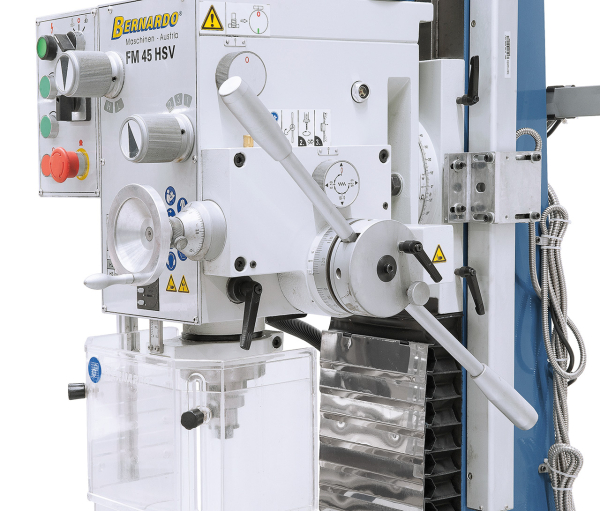

Der Pinolenvorschub kann wahlweise auf 0,10 / 0,18 oder 0,26 mm/U eingestellt werden.

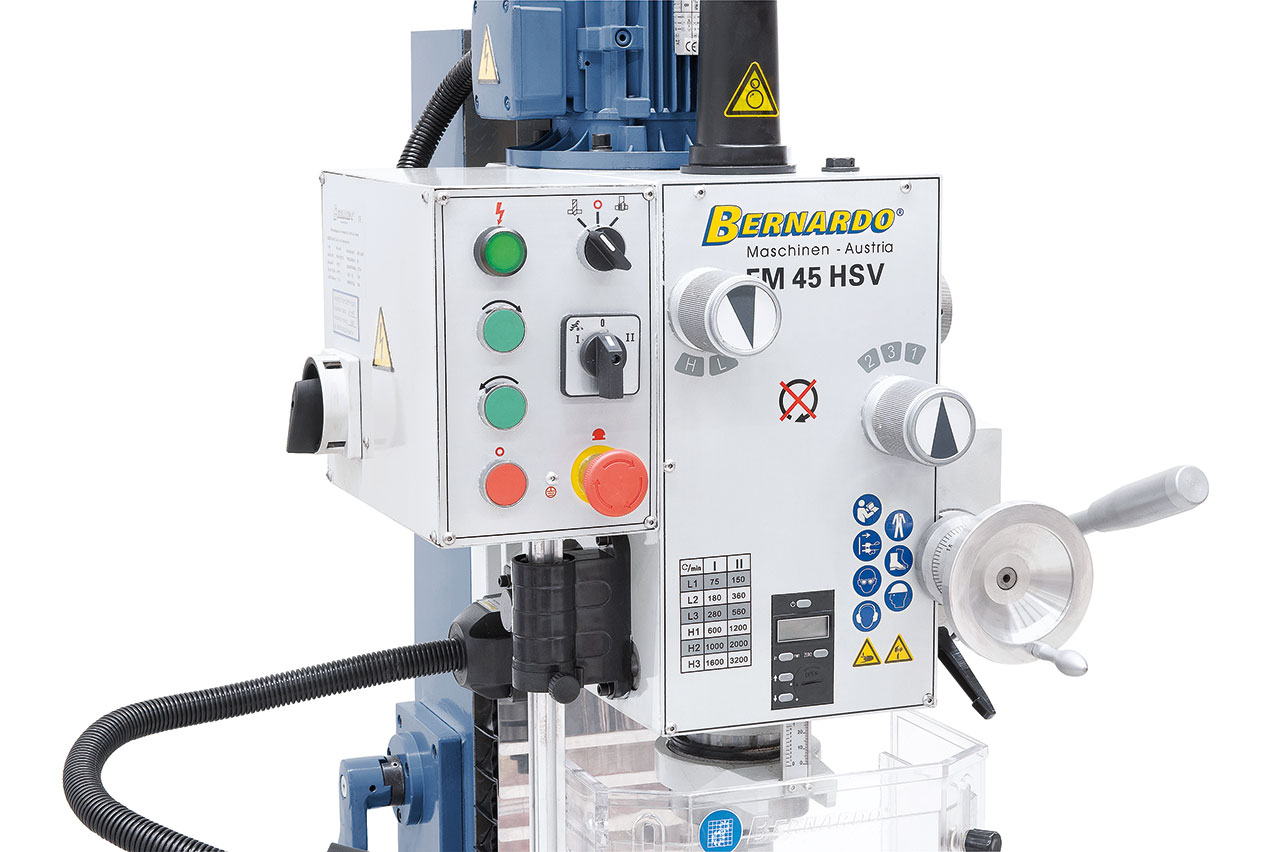

Ergonomisch angebrachte Schalt- elemente an der Vorderseite der Maschine.

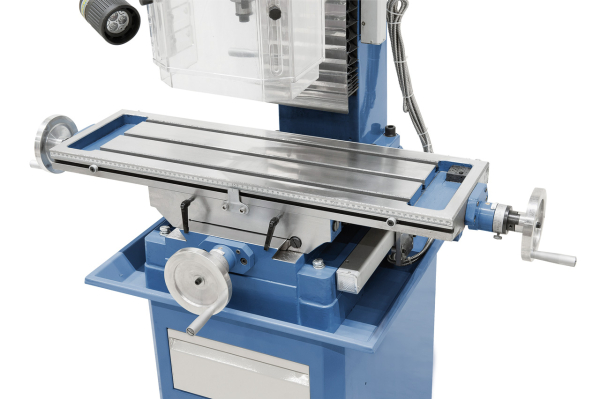

Großdimensionierter Kreuztisch mit T-Nuten und Kühlmittelrinne. Abbildung mit optionalem Frästischvorschub AL 450 D.
Produktkategorie:
Semi-Professional - Max. 300 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 50% Einschaltdauer
Beschreibung:
Das Modell FM 45 HSV ist aufgrund des hohen Drehzahlbereichs (75 - 3200 U/min) sowie der umfangreichen Ausstattung (z.B. automatischer Pinolenvorschub, digitale Pinolenhubanzeige, LED-Arbeitsleuchte,...) die ideale Maschine für mechanische Werkstätten, Reparaturbetriebe und den Ausbildungsbereich.
Features:- Durchzugsstarker 2-Stufenmotor, Drehzahlbereich 75 - 3200 U/min
- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen usw.
- Hohe Sicherheit durch höhenverstellbaren Futterschutz mit Mikroschalter
- Serienmäßig mit automatischem Pinolenvorschub und Gewindeschneideinrichtung
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Einfacher und schneller Drehzahlwechsel mittels Getriebewahlschalter
- Serienmäßig mit Digitalanzeige für die Pinolenzustellung
- Hohe Stabilität durch Schwalbenschwanzführung des Getriebekopfes
- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
- Stabile und vibrationsfreie Gussausführung
| Bohrleistung in Stahl | 32 mm |
| Bohrleistung in Guss | 40 mm |
| Messerkopffräser max. | 80 mm |
| Ausladung | 220 mm |
| Spindeldrehzahl | (12) 75 - 3200 U/min |
| Spindelaufnahme | MK 4 |
| Pinolenhub | 120 mm |
| Pinolenvorschub | (3) 0,10 / 0,18 / 0,26 mm/U |
| Tischgröße | 800 x 240 mm |
| Verfahrweg (x / y) | 555 / 205 mm |
| Fräskopf schwenkbar | -60° bis +60° |
| Abstand Spindel / Tisch | 60 - 485 mm |
| Höhenverstellung Fräskopf | 425 mm |
| T-Nutengröße | 14 mm |
| Motor-Abgabeleistung S1 100% | 1,1 / 1,5 kW (400 V) |
| Motor-Aufnahmeleistung S6 40% | 1,5 / 2,2 kW (400 V) |
| Maschinenabmessung (B x T x H)* | 1140 x 770 x 1500 |
| Gewicht ca. | 308 kg |
|
|
|
* ohne Untergestell
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- Schnellspannbohrfutter 3 - 16 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Anzugsspindel M 16
- Reduzierhülse MK 4/3
- Kombi-Aufsteckfräsdorn MK 4 / 27 mm
- Höhenverstellbare Schutzabdeckung
- Automatischer Pinolenvorschub
- LED-Maschinenleuchte
- Digitale Pinolenhubanzeige
- Gewindeschneideinrichtung
- Lamellen-Schutzabdeckung
- Längsmeßskala
- Bedienwerkzeug
Der Pinolenvorschub kann wahlweise auf 0,10 / 0,18 oder 0,26 mm/U eingestellt werden.
Ergonomisch angebrachte Schalt- elemente an der Vorderseite der Maschine.
Großdimensionierter Kreuztisch mit T-Nuten und Kühlmittelrinne. Abbildung mit optionalem Frästischvorschub AL 450 D.
