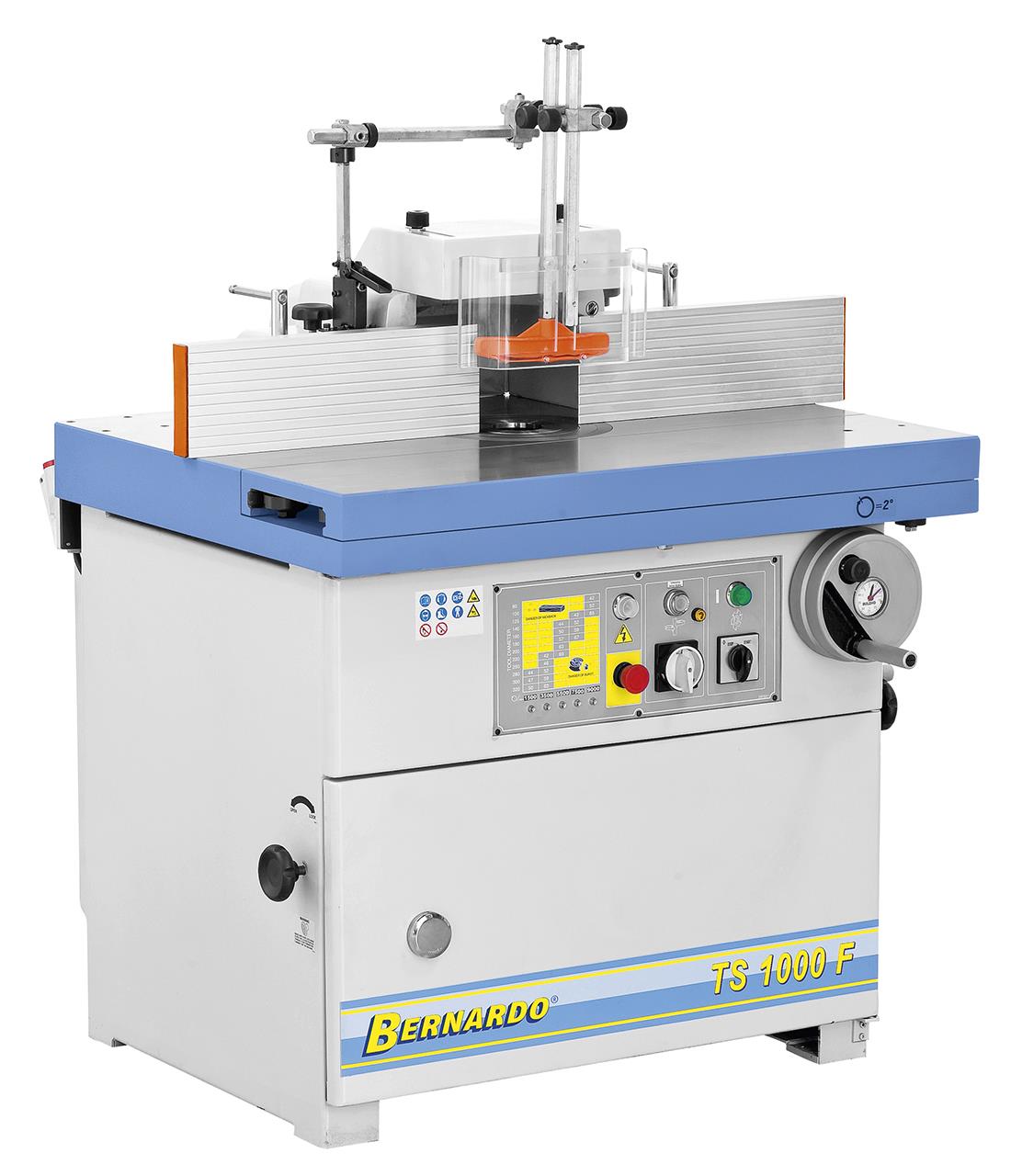

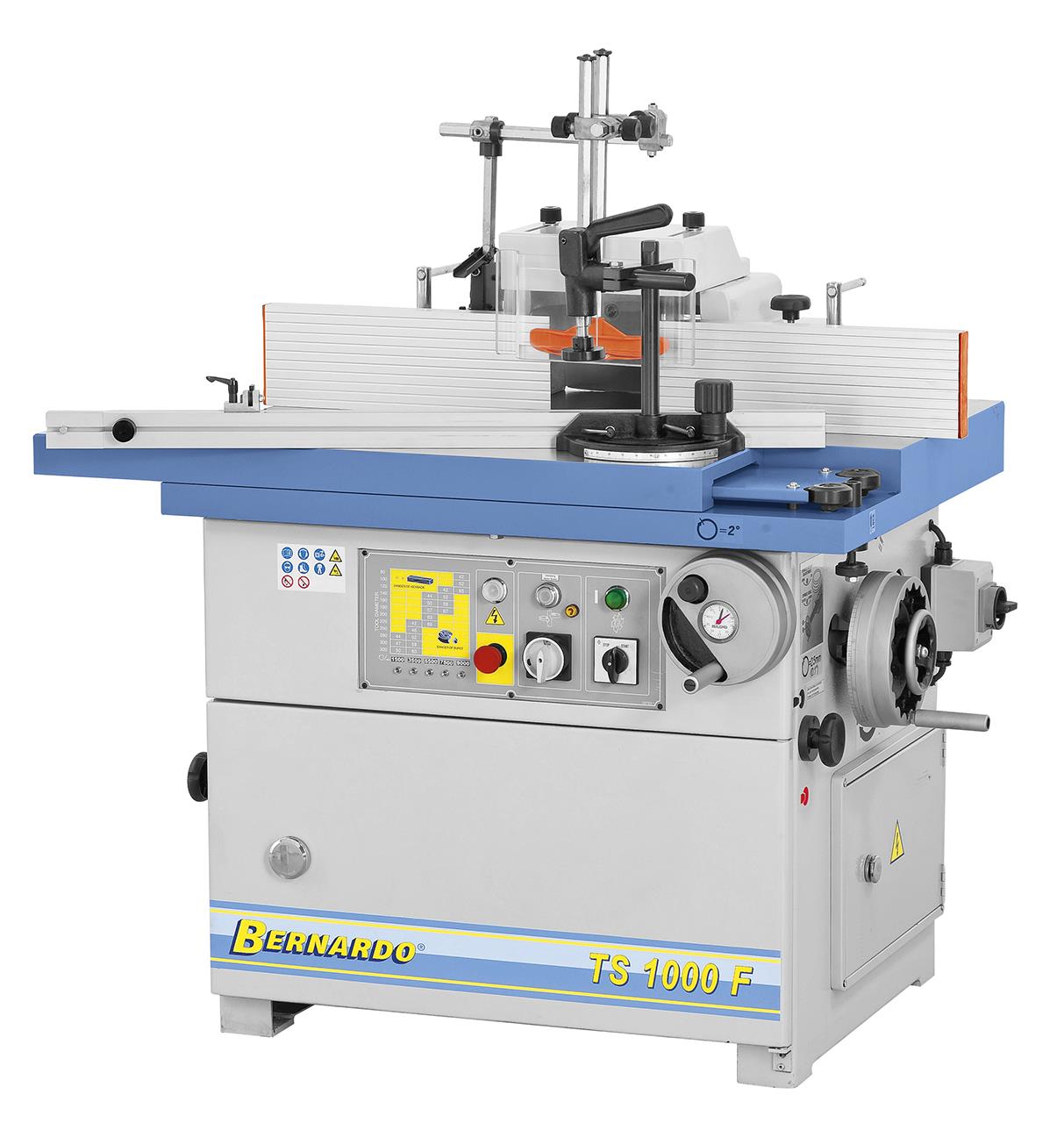

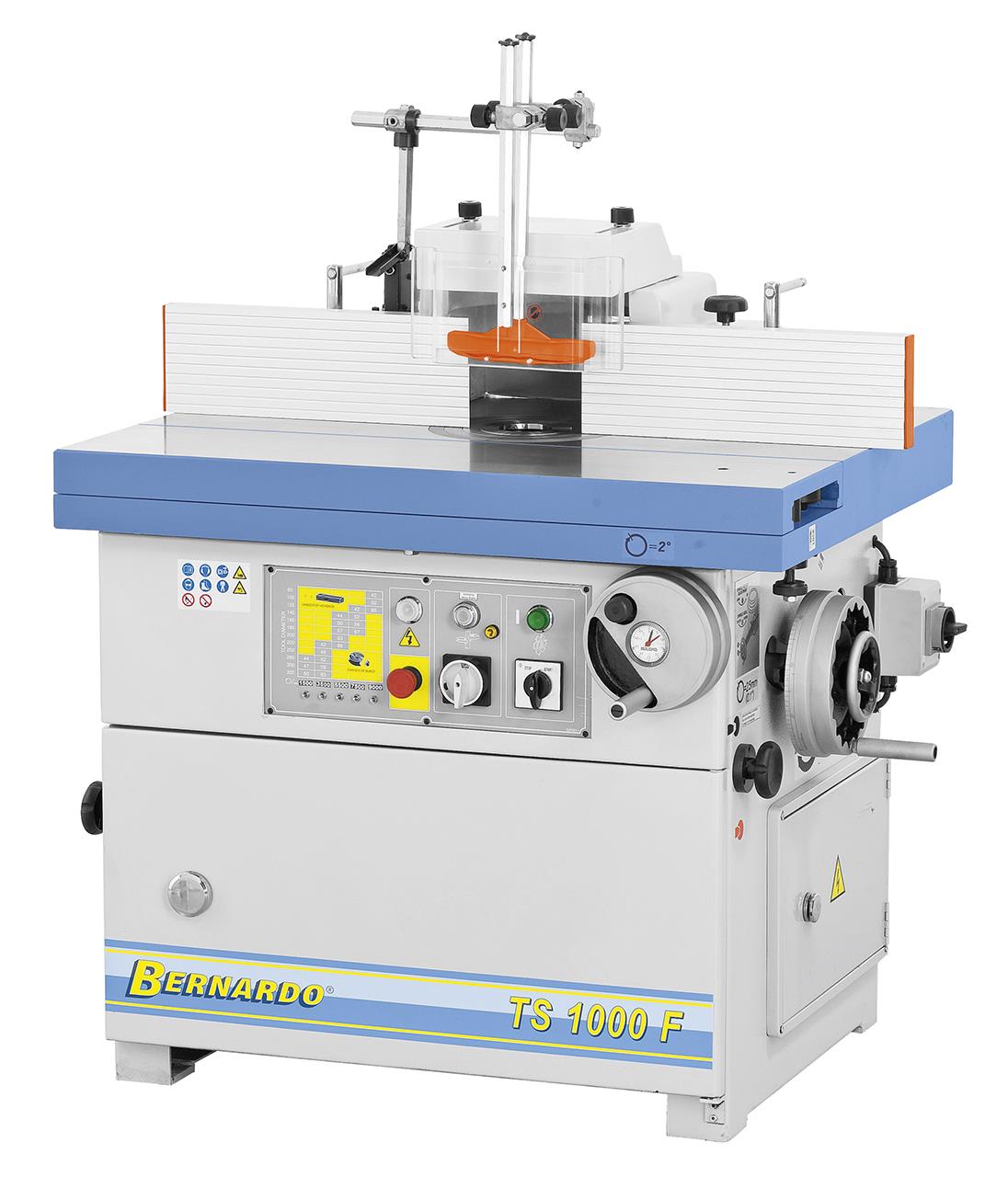

09-1305 Bernardo Schwenkspindel-Fräsmaschinen mit Formattisch TS 1000 F
09-1305 Bernardo Schwenkspindel-Fräsmaschinen mit Formattisch TS 1000 F
Beschreibung:Die bewährte Schwenkspindel-Fräsmaschine TS 1000 F ist bereits in der Grundausstattung mit einem im Arbeitstisch integriertem Schiebetisch ausgestattet. Durch die vielfältigen Anwendungsmöglichkeiten, die einfache Handhabung, das umfangreiche Standardzubehör und der erstklassigen Verarbeitung ist dieses Modell die ideale Arbeitsgerät für den professionellen Anwender.
Features:
Technische Spezifikation:
Lieferumfang:

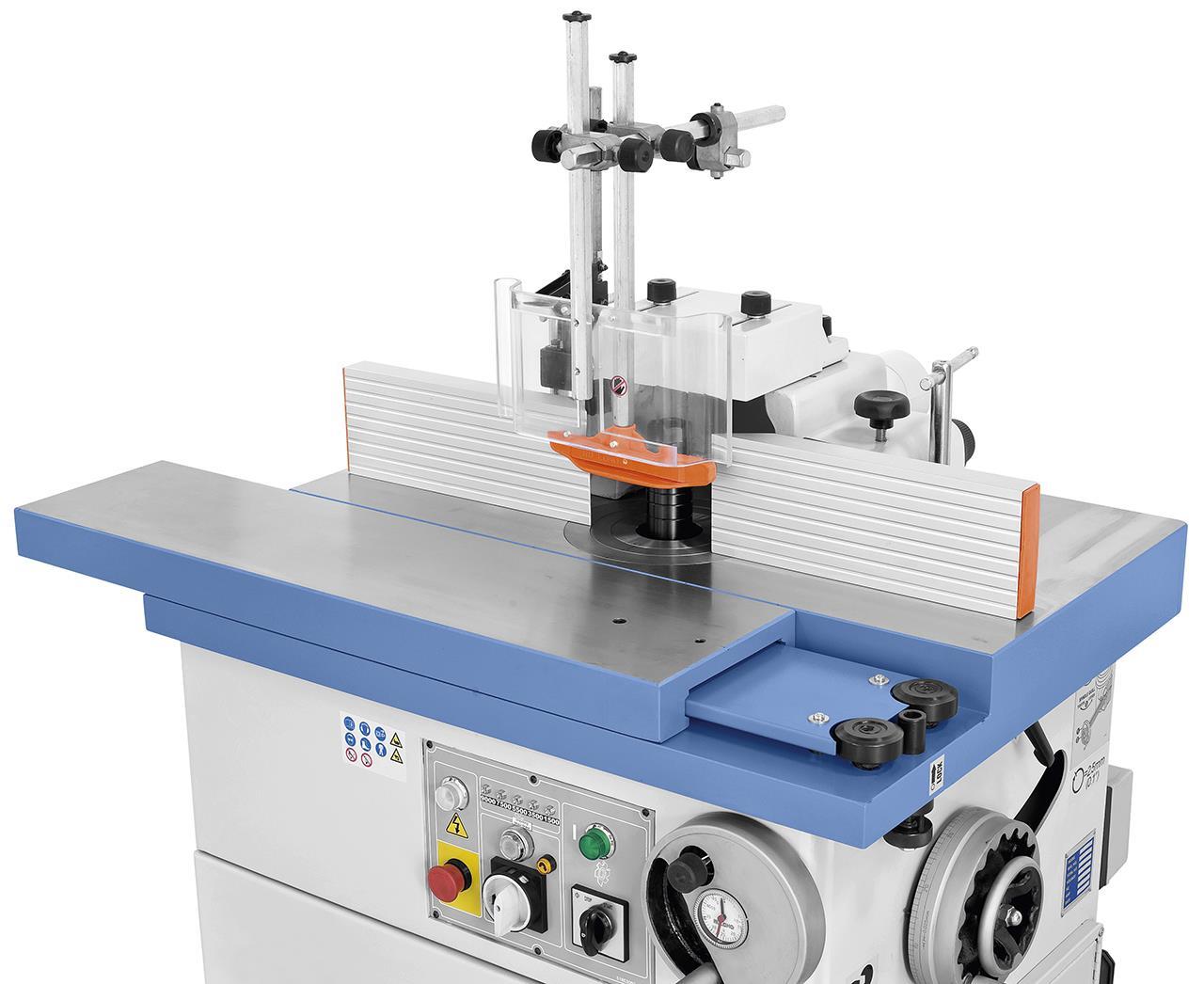

Hoher Bedienkomfort durch verschiebbaren Arbeitstisch.

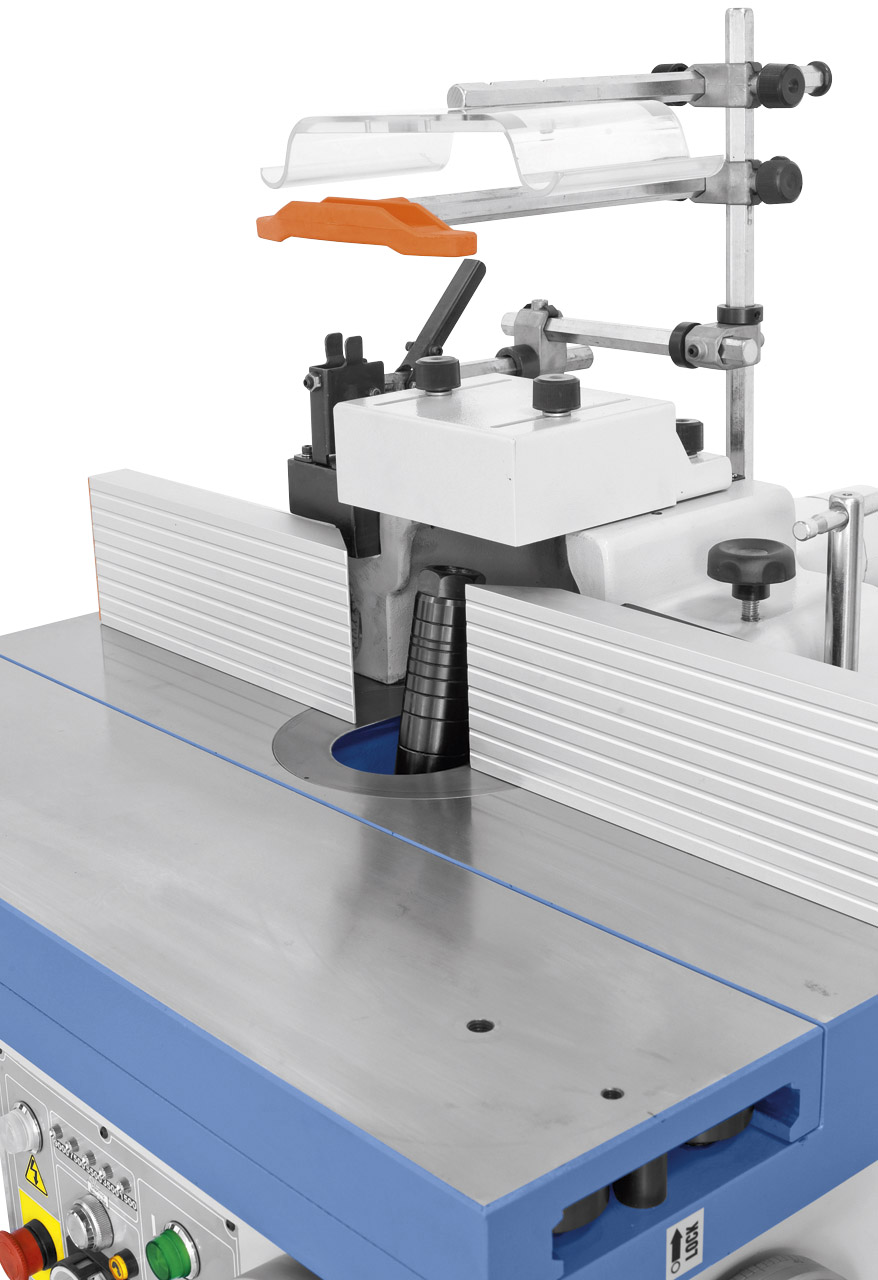

Die Frässpindel ist von -10° bis +45° schwenkbar und 180 mm höhenverstellbar.

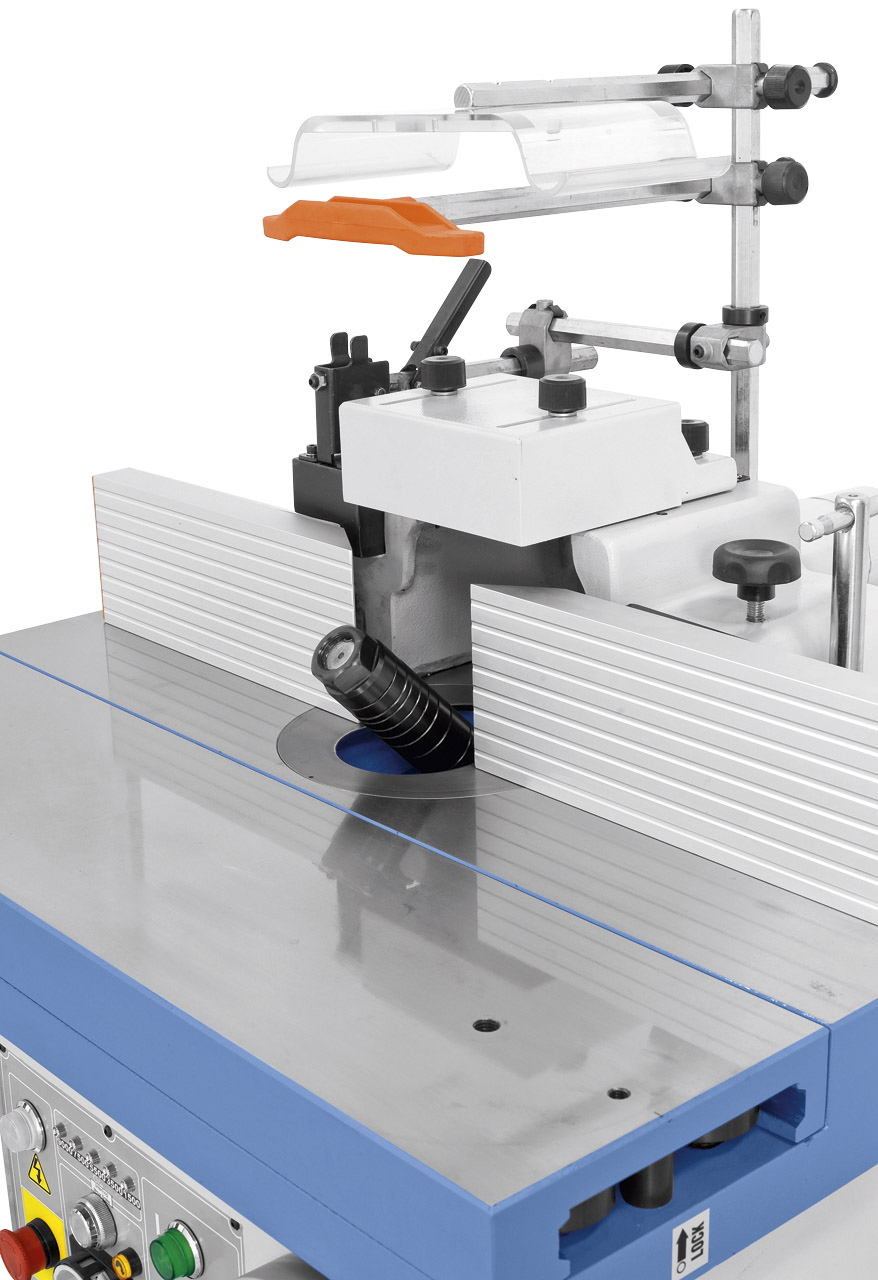

Die Frässpindel ist von -10° bis +45° schwenkbar und 180 mm höhenverstellbar.

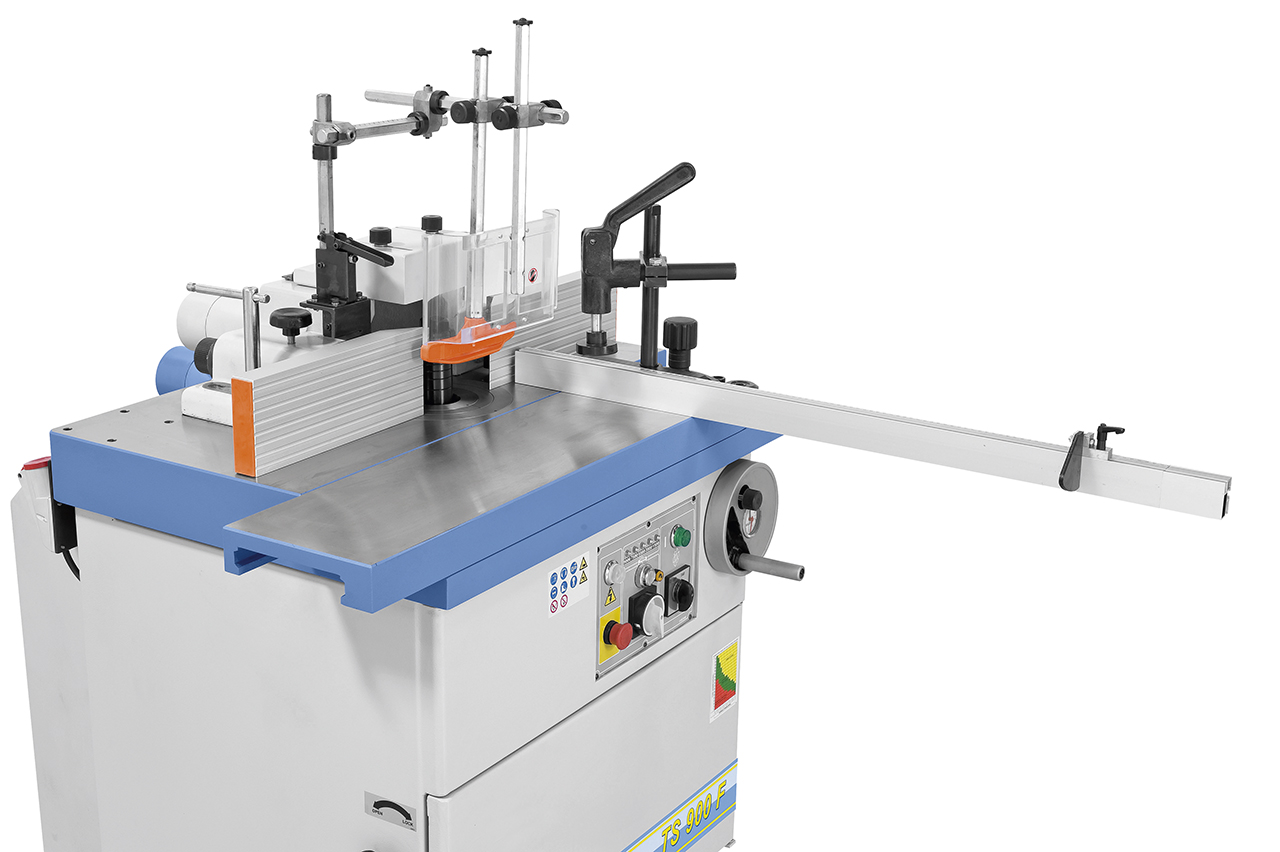

Serienmäßig mit Gehrungsanschlag und ausziehbarem Anschlaglineal.

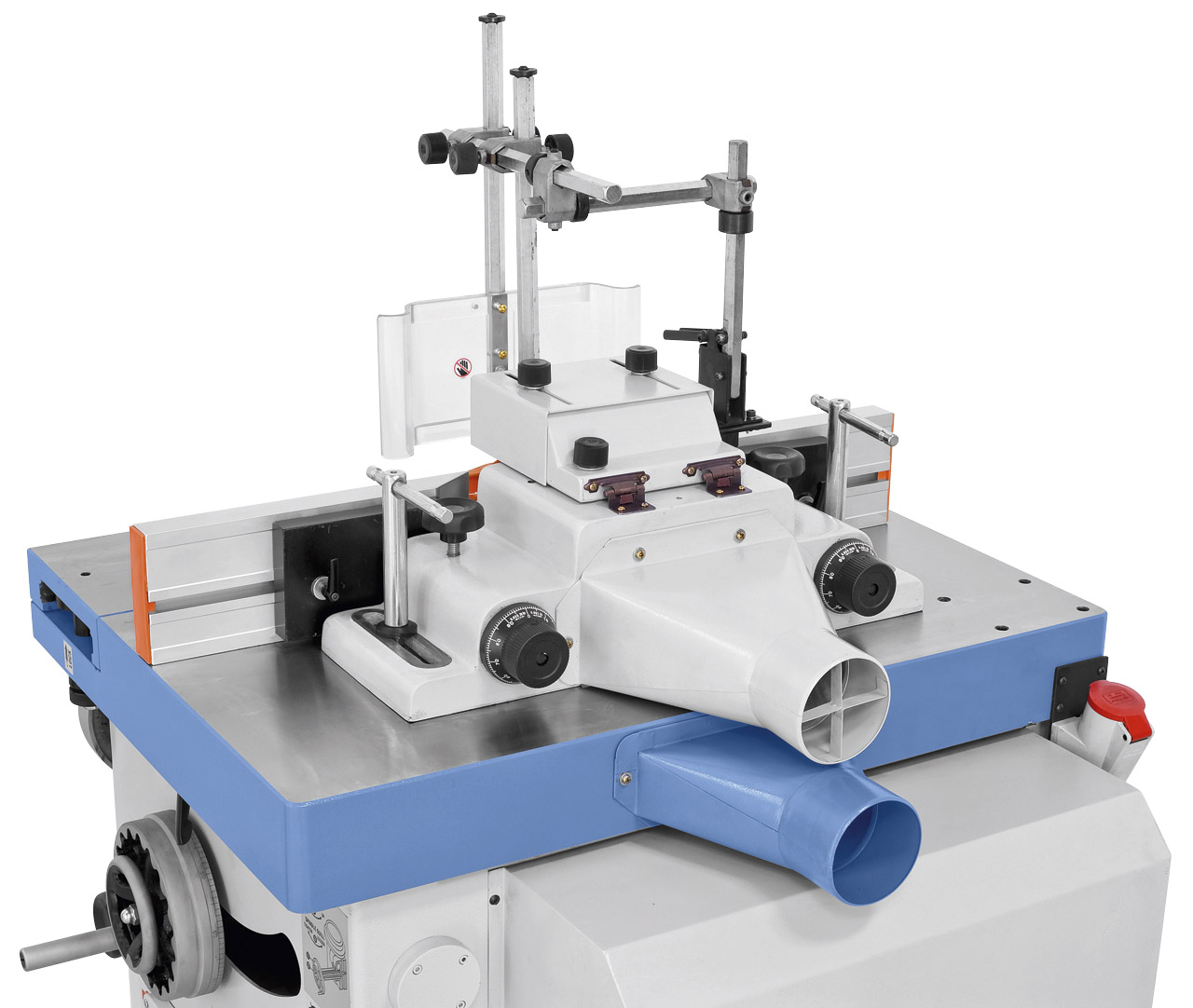

Der massive Fräsanschlag aus Grauguss kann für Werkzeuge bis 250 mm / 335 mm verwendet werden. Die beidseitigen Anschlagschienen sind serienmäßig mit einer Feineinstellung ausgestattet.
Beschreibung:Die bewährte Schwenkspindel-Fräsmaschine TS 1000 F ist bereits in der Grundausstattung mit einem im Arbeitstisch integriertem Schiebetisch ausgestattet. Durch die vielfältigen Anwendungsmöglichkeiten, die einfache Handhabung, das umfangreiche Standardzubehör und der erstklassigen Verarbeitung ist dieses Modell die ideale Arbeitsgerät für den professionellen Anwender.
Features:
- Serienmäßig mit Rechts-Linkslauf und elektrischer Spindelbremse ausgestattet
- Einfacher Riemenwechsel zur Geschwindigkeitswahl über großzügige Öffnung an der Maschinenfront
- Hohe Wirtschaftlichkeit durch die serienmäßige Wechselspindel
- Großdimensioniertes Fräsaggregat aus Grauguss, beidseitig am Frästisch befestigt
- Fräserschutzhaube mit beidseitig feineinstellbaren Aluminium-Anschlagschienen
- Handrad mit analoger Gradanzeige für Frässpindelschwenkung
- Späneabfuhr an der Fräserschutzhaube und unter dem Tisch
- Durchzugsstarker Antriebsmotor mit automatischem Stern-Dreieck-Anlauf
- Verwindungssteifer, stark verrippter Arbeitstisch aus Grauguss, plangenau bearbeitet und geschliffen für höchste Präzision
- Frässpindel mit Präzisionslager im oberen Bereich gelagert, dadurch erhöht sich die Lebensdauer bzw. wird die Lagerbelastung gering gehalten
Technische Spezifikation:
| Tischabmessung inkl. Schiebetisch | 1000 x 800 mm |
| Tischabmessung Schiebetisch | 1000 x 260 mm |
| Verfahrweg Schiebetisch | 940 mm |
| Arbeitshöhe | 880 mm |
| Spindeldurchmesser | 30 mm |
| Schwenkbare Spindel | -10° bis +45° |
| Höhenverstellung der Spindel | 180 mm |
| Aufspannlänge | 120 mm |
| Max. Werkzeugdurchmesser | |
| - beim Profilieren | 250 mm |
| - beim Zapfenschneiden | 335 mm |
| Max. Werkzeugdurchmesser versenkbar | 210 mm |
| Frästischöffnung | 220 mm |
| Spindeldrehzahl | 1500 / 3500 / 5500 / 7500 / 9000 U/min |
| Absauganschluss Ø | 125 / 100 mm |
| Motorleistung | 5,5 kW (7,5 PS) – 400 V |
| Maschinenabmessung (B x T x H) | 1000 x 1020 x 1340 mm |
| Gewicht ca. | 480 kg |
Lieferumfang:
- Schiebetisch
- Fräserschutzhaube FA-01
- Schutz- und Andrückvorrichtung
- Gehrungsanschlag mit Niederhalter
- Ausziehbares Anschlaglineal
- Wechselspindel 30 mm
- Rechts- / Linkslauf
- LED-Drehzahlanzeige
- Analoge Gradanzeige
- Elektrische Spindelbremse
- Automatischer Stern-Dreieck-Anlauf
- Anschluss für Vorschubapparat
Hoher Bedienkomfort durch verschiebbaren Arbeitstisch.
Die Frässpindel ist von -10° bis +45° schwenkbar und 180 mm höhenverstellbar.
Die Frässpindel ist von -10° bis +45° schwenkbar und 180 mm höhenverstellbar.
Serienmäßig mit Gehrungsanschlag und ausziehbarem Anschlaglineal.
Der massive Fräsanschlag aus Grauguss kann für Werkzeuge bis 250 mm / 335 mm verwendet werden. Die beidseitigen Anschlagschienen sind serienmäßig mit einer Feineinstellung ausgestattet.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
