09-1311 Bernardo Tischfräsmaschinen mit starrer Frässpindel T 1300 E
09-1311 Bernardo Tischfräsmaschinen mit starrer Frässpindel T 1300 E
Beschreibung:
Lieferumfang:

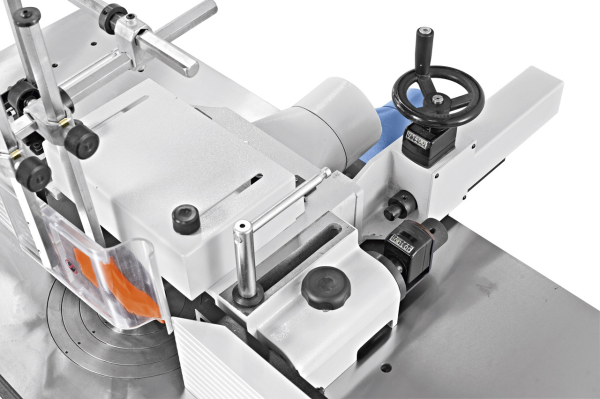

Die Feineinstellung des Anschlages erfolgt über ein Handrad. Die Ablesung erfolgt mittels digitaler Anzeige auf 1/10 genau.

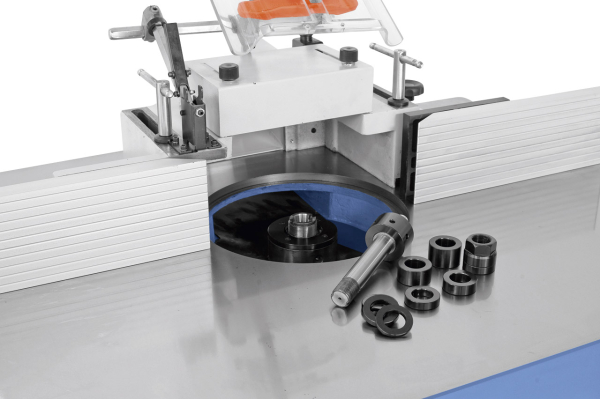

Durch die Wechselspindeln wird die Einstellung der Werkzeuge nicht verändert wodurch eine hohe Zeitersparnis bei Serienarbeiten erzielt wird.
Die Späneabfuhr erfolgt durch die Fräserschutzhaube und einer zusätzlichen Untertischabsaugung, dadurch ist ein sauberes Arbeiten gewährleistet.
Alle Bedienelemente sind an der Frontseite der Maschine angeordnet.

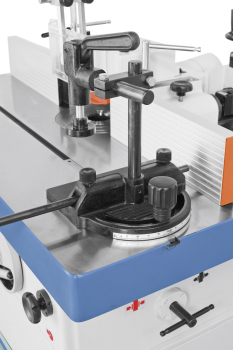

Gehrungsanschlag und Exzenterniederhalter im Lieferumfang enthalten
Das großdimensionierte Fräsaggregat aus Grauguss mit der dynamisch ausgewuchteten Frässpindel gewährleistet ein vibrationsfreies Arbeiten und dadurch optimale Arbeitsergebnisse.
Produktkategorie:
Professional - Max. 600 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 90% Einschaltdauer
Beschreibung:
Bei der Entwicklung der Tischfräsmaschine T 1300 E wurde auf Sicherheit und einfache Handhabung größter Wert gelegt, um gute Arbeitsbedingungen und optimalen Bedienungskomfort zu gewährleisten. Die stabile Konstruktion aus Grauguss und Stahl gewährleistet auch auf Dauer hohe Fertigungsqualität und Präzision.
Features:
- Handrad mit analoger Anzeige für den Frässpindelhub
- Großer Drehzahlbereich (5 Stufen) von 1500 bis 9000 U/min
- Inklusive Tischverbreiterung, Einlaufrolle und ausziehbarer Werkstückaufl age für große Werkstücke
- Elektronische Geschwindigkeitsanzeige leicht und bequem ablesbar mittels LED
- Hohe Wirtschaftlichkeit durch die serienmäßige Wechselspindel
- Dynamisch ausgewuchtete Frässpindel für präzisen und vibrationsfreien Lauf
- Übersichtlich angeordnete Schaltelemente an der Maschinenvorderseite
- Die Einstellung des Fräsanschlages erfolgt über ein Handrad, die Ablesung erfolgt mittels digitaler Anzeige auf 1/10 genau
- Leistungsstarker Antriebsmotor (5,5 kW) mit Stern-Dreieck-Anlauf für längeren Betrieb ausgelegt
- Das großzügige Fräsaggregat aus Grauguss garantiert eine hohe Präzision und Lebensdauer
| Tischabmessung | 2500 x 430 / 850 mm |
| Tischverbreiterung links/rechts | je 600 x 430 mm |
| Arbeitshöhe | 870 mm |
| Spindeldurchmesser | 30 mm |
| Höhenverstellung der Spindel | 180 mm |
| Aufspannlänge | 130 mm |
| Max. Werkzeugdurchmesser |
|
| - beim Profilieren | 260 mm |
| - beim Zapfenschneiden | 335 mm |
| Max. Werkzeugdurchmesser versenkbar | 210 mm |
| Frästischöffnung | 220 mm |
| Spindeldrehzahl | 1500 / 3500 / 5500 / 7500 / 9000 U/min |
| Absauganschluss Ø | 125 / 100 mm |
| Motorleistung | 5,5 kW (7,5 PS) - 400 V |
| Maschinenabmessung (B x T x H) | 2600 x 1080 / 1200 x 1400 mm |
| Gewicht ca. | 665 kg |
- Fräserschutzhaube FA-02
- Schutz- und Andrückvorrichtung
- Gehrungsanschlag mit Niederhalter
- Wechselspindel 30 mm
- Rechts- / Linkslauf
- LED-Drehzahlanzeige
- Analoge Höhenanzeige
- Elektrische Spindelbremse
- Automatischer Stern-Dreieck-Anlauf
- Anschluss für Vorschubapparat
- Tischverbreiterung rechts/links
- Ausziehbare Werkstückauflage
Die Feineinstellung des Anschlages erfolgt über ein Handrad. Die Ablesung erfolgt mittels digitaler Anzeige auf 1/10 genau.
Durch die Wechselspindeln wird die Einstellung der Werkzeuge nicht verändert wodurch eine hohe Zeitersparnis bei Serienarbeiten erzielt wird.
Die Späneabfuhr erfolgt durch die Fräserschutzhaube und einer zusätzlichen Untertischabsaugung, dadurch ist ein sauberes Arbeiten gewährleistet.
Alle Bedienelemente sind an der Frontseite der Maschine angeordnet.
Gehrungsanschlag und Exzenterniederhalter im Lieferumfang enthalten
Das großdimensionierte Fräsaggregat aus Grauguss mit der dynamisch ausgewuchteten Frässpindel gewährleistet ein vibrationsfreies Arbeiten und dadurch optimale Arbeitsergebnisse.
Produktkategorie:
Professional - Max. 600 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 90% Einschaltdauer
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
