Beschreibung:

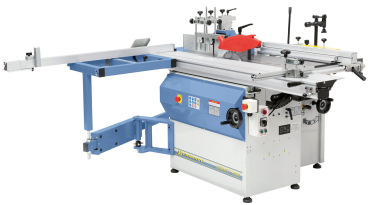

Die Universal-Kombinationsmaschine CWM 310 F bietet dem Anwender durch die vielfältigen Einsatzmöglichkeiten ein optimales Preis-Leistungsverhältnis. Der Formattisch mit 2000 mm Länge, das serienmäßige Vorritzaggregat und die 3 Spindelgeschwindigkeiten sind weitere Argumente die für dieses Modell sprechen.
Features:
- Ausziehbarer Teleskopanschlag am Besäumrahmen vorne und hinten montierbar
- Stabiler Auslegertisch zum Bearbeiten von großen Platten ohne zusätzliche Hilfe
- Großdimensionierter und robuster Graugusstisch für vibrationsfreies Arbeiten
- Fräsaggregat serienmäßig mit 3 Drehzahlen (3500 / 5500 / 7000 U/min)
- Leichtgängiger und präziser Formattisch mit gehärteter Prismenführung
- Die Verstellung des Sägeaggregates erfolgt durch ergonomisch angebrachte Handräder
- Aufklappbare Abrichttische zum schnellen Umstellen auf das Dickenhobeln
- Stabiler Aluminium-Abrichtanschlag, von 90° bis 45° schwenkbar
- Wartungsfreie, präzisionsgelagerte 3-Messerwelle mit HSS-Hobelmesser
| Abrichthobel |
|
| Abrichtbreite | 310 mm |
| Tischlänge | 1300 mm |
| Tischhöhe | 835 mm |
| Hobelwellendrehzahl | 4000 U/min |
| Hobelmesser | 3 Stk. |
| Hobelwellendurchmesser | 75 mm |
| Abrichtanschlag | 1110 x 130 mm |
| Abrichtanschlag schwenkbar | 90° bis 45° |
| Max. Spanabnahme | 5 mm |
| Motor-Abgabeleistung S1 100% | 2,2 kW (3,0 PS) |
| Motor-Aufnahmeleistung S6 40% | 3,0 kW (4,0 PS) |
| Dickenhobel |
|
| Tischlänge | 600 mm |
| Hobelbreite | 305 mm |
| Dickendurchlass, min. / max. | 5 - 180 mm |
| Max. Spanabnahme | 2,5 mm |
| Vorschubgeschwindigkeit | 8 m/min |
| Absauganschluss Ø | 100 mm |
| Langlochbohreinrichtung |
|
| Bohrtischgöße | 370 x 155 mm |
| Westcott-Bohrfutter | 0 - 16 mm |
| Max. Bohrtiefe | 90 mm |
| Bohrbreite | 140 mm |
| Höhenverstellung | 80 mm |
| Kreissäge |
|
| Tischabmessung | 1145 x 300 mm |
| Tischhöhe | 835 mm |
| Tischverlängerung | 240 x 300 mm |
| Auslegertisch | 600 x 415 mm |
| Formattisch | 2000 x 240 mm |
| Besäumlänge | 2240 mm |
| Sägeblattdurchmesser max. | 250 x 30 mm |
| Max. Schnitthöhe 90° / 45° | 60 / 50 mm |
| Schnittbreite am Parallelanschlag | 520 mm |
| Drehzahl Hauptsägeblatt | 4050 U/min |
| Drehzahl Vorritzsägeblatt | 6300 U/min |
| Absauganschluss Ø | 100 mm |
| Motor-Abgabeleistung S1 100% | 3,0 kW (4,0 PS) |
| Motor-Aufnahmeleistung S6 40% | 4,2 kW (5,7 PS) |
| Fräse |
|
| Spindeldurchmesser | 30 mm |
| Höhenverstellung | 145 mm |
| Frästischöffnung | 150 mm |
| Aufspannlänge | 100 mm |
| Max. Werkzeugdurchmesser |
|
| -beim Profilieren | 140 mm |
| -beim Zapfenschneiden | 200 mm |
| Spindeldrehzahl | 3500 / 5500 / 7000 U/min |
| Motor-Abgabeleistung S1 100% | 3,0 kW (4,0 PS) |
| Motor-Aufnahmeleistung S6 40% | 4,2 kW (5,7 PS) |
| Spannung | 400 V |
| Maschinenabmessung (B x T x H) | 2000 x 2500 x 1200 mm |
| Gewicht ca. | 445 kg |
Lieferumfang:
- Hobelmesser 310 x 30 x 3 mm
- Langlochbohreinrichtung
- Westcott-Bohrfutter 0 - 16 mm
- HM-Sägeblatt 250 x 3,2 x 30 mm / Z 24
- Vorritzsägeblatt 80 x 3,2 x 20 mm / Z 8
- Gehrungsanschlag mit Exzenterspanner
- Besäumschuh
- Tischverlängerung
- Teleskopanschlag mit Anschlagklappe
- Fräserschutzhaube
- Sägeblattschutzhaube mit Absauganschluss und Schlauch
- Schiebestock
- Bedienwerkzeug
Die Fräserschutzhaube ist mit eloxierten Aluminium- Anschlagschienen ausgestattet.
Mit dem verwindungsfreien Auslegertisch können auch große Platten problemlos geschnitten werden.

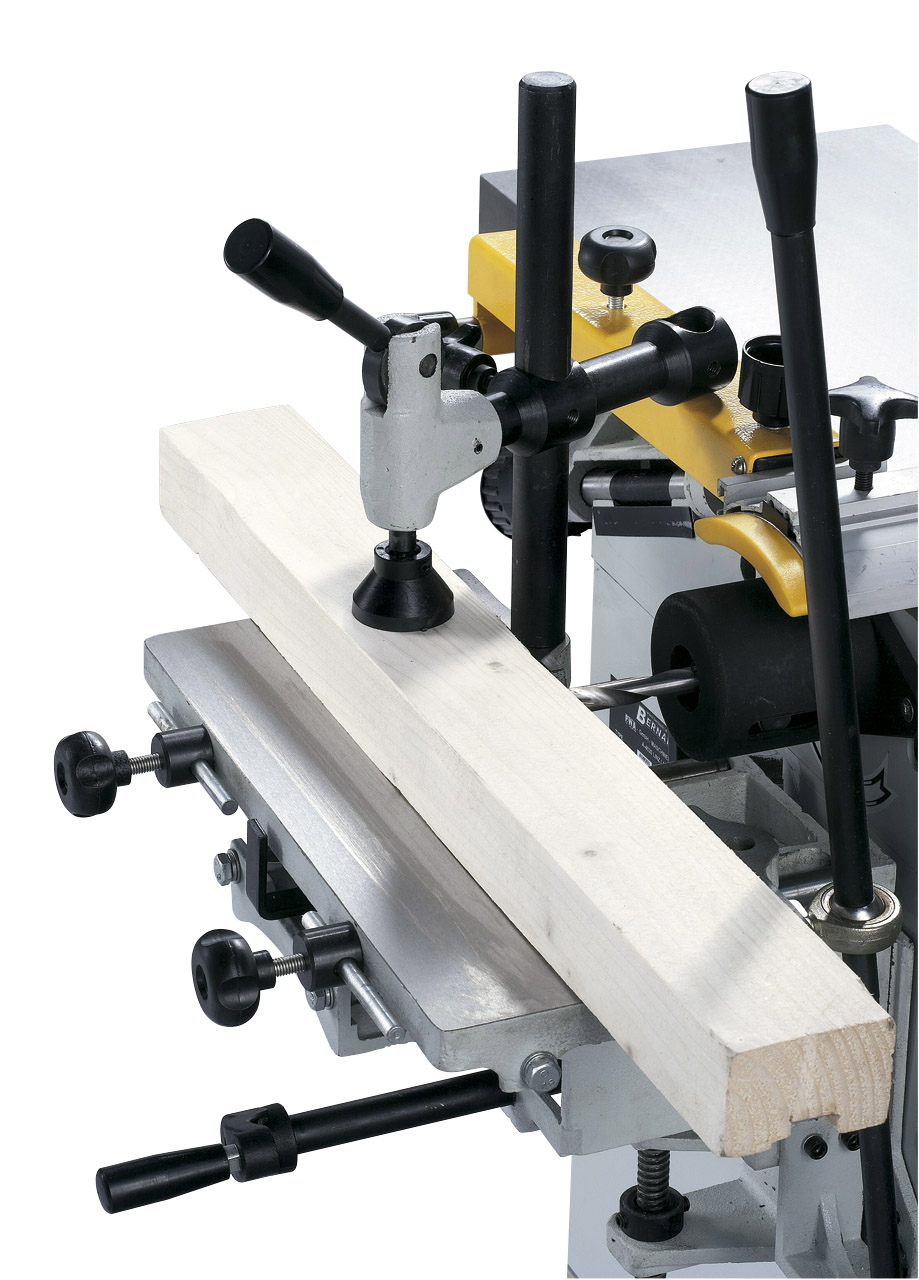

Die Langlochbohreinrichtung ist ideal für Langlöcher, Dübel- und Schräglochbohrungen,....
Der Sägeblattschutz mit integriertem Absaugstutzen ist am Spaltkeil befestigt. Serienmäßig mit Vorritzaggregat ausgestattet
Die hochklappbaren Abrichttische ermöglichen beim Dickenhobeln ein optimales und sicheres Arbeiten, auch bei kurzen Werkstücken.
Produktkategorie:
Hobby - Max. 150 h / Jahr Durchschnittliche Benutzung: 2 h / Tag bzw. 25% Einschaltdauer
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
