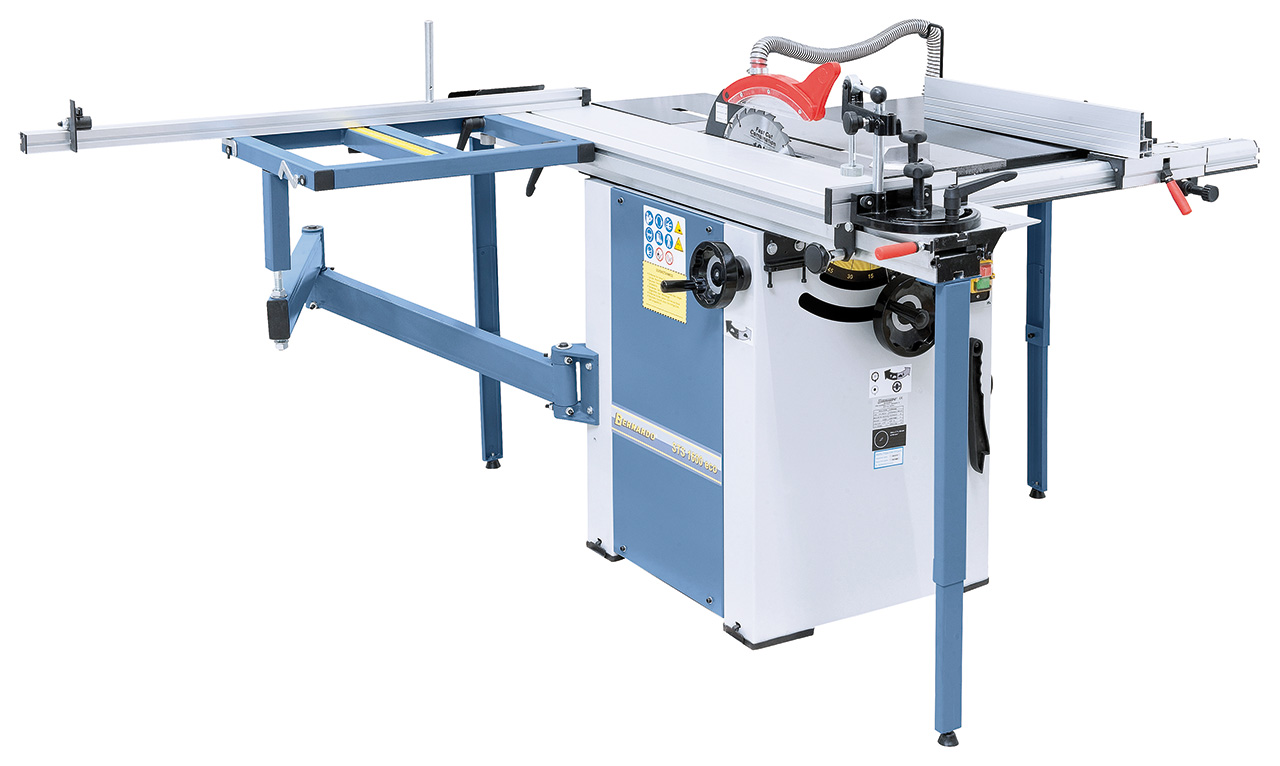

09-1087 Bernardo Formatkreissägen STS 1600 eco - 400 V
09-1087 Bernardo Formatkreissägen STS 1600 eco - 400 V
Beschreibung:
Lieferumfang:

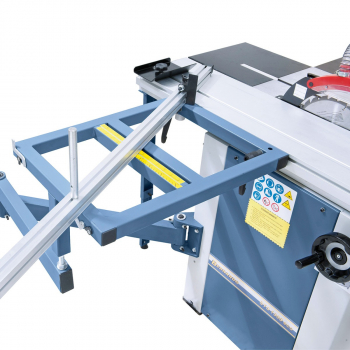

Großdimensionierter Auslegertisch, der stufenlos schwenkbare Aluminiumanschlag (2x 45°)kann wahlweise vorne oder hinten montiert werden.

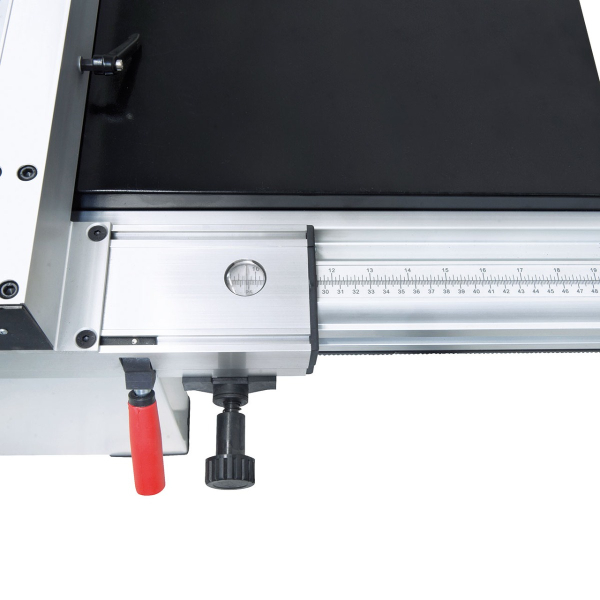

Die im Längsanschlag integrierte Lupe erleichtert das Ablesen der mm-Skala und ermöglicht dadurch ein exaktes Einstellen der gewünschten Schnittbreite.
Inklusive leicht verschiebbarem Längsanschlag mit Schnellklemmsystem und Tischverbreiterung für Schnittbreiten bis 690 mm.

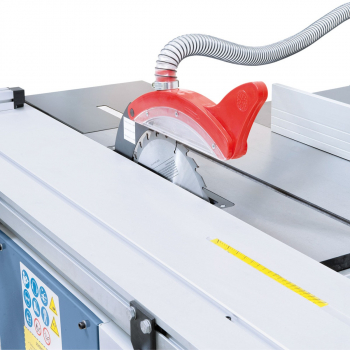

Der Sägeblattschutz mit integriertem Absaugstutzen ist am Spaltkeil befestigt.
Die Höhenverstellung bzw. Schwenkung des Sägeaggregates erfolgt mittels ergonomisch angebrachten Handrädern.
Der großzügig dimensionierte Formattisch läuft leichtgängig auf einer gehärteten Prismenführung.
Produktkategorie:
Semi-Professional - Max. 300 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 50% Einschaltdauer
Beschreibung:
Die Formatkreissäge STS ist je nach Anwendung wahlweise mit zwei verschiedenen Tischlängen lieferbar (1300 / 1600 mm). Serienmäßig ausgestattet mit einem 2,2 kW Motor und einem Sägeblatt mit 254 mm Durchmesser für Schnitthöhen bis 80 mm. Ihren Einsatzbereich findet dieses Modell vorwiegend beim Heimwerker sowie in kleineren Betrieben als Zweitmaschine.
Features:- Serienmäßig mit Aluminium-Formatschiebetisch mit einer Auflagefläche von 1300 x 240 mm bzw. 1600 x 240 mm
- Leistungsstarker Antriebsmotor gewährleistet auch bei längerem Betrieb eine optimale Schnittleistung
- Zum Auflegen von größeren Platten serienmäßig mit Tischverbreiterung und -verlängerung ausgestattet
- Für optimale Arbeitsbedingungen kann am 100 mm Schlauchanschluss eine Absaugung angeschlossen werden
- Schrägverstellung des Sägeblattes bis 45° nach Skala mittels Handrad
- Massiver Graugusstisch mit T-Nutenführung für den Gehrungsanschlag
- Großer Maschinentisch aus Grauguss, plangenau bearbeitet und geschliffen
- Maschinenkörper bestehend aus einer verwindungssteifen Stahl-Graugusskonstruktion
- Alle Aluminiumteile (Formattisch, Anschläge,...) sind eloxiert
- Serienmäßige Tischverbreiterung erleichtert das Schneiden von großen Platten
| Tischabmessung | 670 x 310 mm |
| Formattisch | 1600 x 240 mm |
| Besäumlänge | 1600 mm |
| Max. Sägeblattdurchmesser | 254 x 30 mm |
| Max. Schnitthöhe 90° / 45° | 80 / 63 mm |
| Schnittbreite am Parallelanschlag | 690 mm |
| Tischhöhe | 870 mm |
| Tischverlängerung | 325 x 310 mm |
| Tischverbreiterung | 670 x 400 mm |
| Auslegertisch | 600 x 455 mm |
| Drehzahl Hauptsägeblatt | 4750 U/min |
| Absauganschluss Ø | 100 mm |
| Motor-Abgabeleistung S1 100% | 2,2 kW (3,0 PS) |
| Motor-Aufnahmeleistung S6 40% | 3,0 kW (4,0 PS) |
| Spannung | 400 V |
| Maschinenabmessung (B x T x H) | 1600 x 2160 x 1130 mm |
| Gewicht ca. | 140 kg |
- HM- Sägeblatt 254 x 3,2 x 30 mm / Z 24
- Sägeblattschutzhaube mit Absauganschluss
- Verbindungsschlauch mit Y-Stück
- Gehrungsanschlag mit Exzenterspanner
- Gehrungsanschlag
- Besäumschuh
- Tischverlängerung
- Tischverbreiterung
- Auslegertisch
- Schiebestock
- Bedienwerkzeug
Großdimensionierter Auslegertisch, der stufenlos schwenkbare Aluminiumanschlag (2x 45°)kann wahlweise vorne oder hinten montiert werden.
Die im Längsanschlag integrierte Lupe erleichtert das Ablesen der mm-Skala und ermöglicht dadurch ein exaktes Einstellen der gewünschten Schnittbreite.
Inklusive leicht verschiebbarem Längsanschlag mit Schnellklemmsystem und Tischverbreiterung für Schnittbreiten bis 690 mm.
Der Sägeblattschutz mit integriertem Absaugstutzen ist am Spaltkeil befestigt.
Die Höhenverstellung bzw. Schwenkung des Sägeaggregates erfolgt mittels ergonomisch angebrachten Handrädern.
Der großzügig dimensionierte Formattisch läuft leichtgängig auf einer gehärteten Prismenführung.
Produktkategorie:
Semi-Professional - Max. 300 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 50% Einschaltdauer
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
