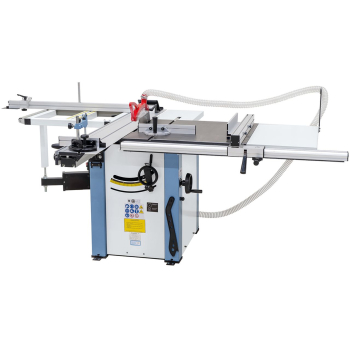

09-11081 Bernardo Formatkreissägen TK 315 P - 1800 / 400 V
Die Formatkreissäge TK 315 P ist je nach Anwendung wahlweise mit drei verschiedenen Tischlängen lieferbar (1600 / 1800 / 2000 mm). Serienmäßig ausgestattet mit einem 3,0 kW Motor und einem Sägeblatt mit 315 mm Durchmesser für Schnitthöhen bis 100 mm, sowie einem Vorritzaggregat für ein ausreißfreies Bearbeiten beschichteter Plattenwerkstoffe.
Eigenschaften
-Wichtiges Leistungsmerkmal: Sägeblattdurchmesser 315 mm auch bei montiertem Vorritzaggregat verwendbar
-Solider Auslegertisch mit Rolle und Teleskoparm für größtmögliche Stabilität
-Eloxierter Aluminium-Formatschiebetisch in 3 verschiedenen Längen lieferbar
-Starker Antriebsmotor für konstante Schnittgeschwindigkeit, auch bei 100 mm Schnitthöhe
-Gehrungsanschlag und Niederhalter über die gesamte Schlittenlänge verschiebbar
-Großdimensionierter Arbeitstisch und serienmäßige Tischverbreiterung für Schnittbreiten bis 1240 mm
-Ausziehbarer Teleskopanschlag (bis 2260 mm) am Auslegertisch vorne und hinten montierbar, stufenlos schwenkbar von 90° bis 45°
-Aluminium-Parallelanschlag mit mikrometrischer Feineinstellung und integrierter Lupe
-Stabiles Sägeaggregat garantiert vibrationsfreies und präzises Arbeiten
Lieferumfang
-HM-Sägeblatt 315 x 3,0 x 30 mm / Z40
-Vorritzsägeblatt 90 x 3,0 x 20 mm / Z12
-Sägeblattschutzhaube mit Absauganschluss
-Verbindungsschlauch mit Y-Stück
-Gehrungsanschlag mit Exzenterspanner
-Gehrungsanschlag
-Besäumschuh
-Tischverlängerung
-Tischverbreiterung
-Ausziehbarer Teleskopanschlag
-Anschlagklappe mit Feineinstellung
-Auslegertisch mit Rolle
-Schiebestock
-Bedienwerkzeug
Technische Spezifikationen
Tischabmessung 825 x 800 mm
Formattisch 1800 x 270 mm
Besäumlänge 1800 mm
Max. Sägeblattdurchmesser 315 x 30 mm
Max. Schnitthöhe 90° / 45° 100 / 80 mm
Schnittbreite am Parallelanschlag 1240 mm
Tischhöhe 870 mm
Tischverlängerung 500 x 310 mm
Tischverbreiterung 800 x 440 mm
Auslegertisch mit Rolle 700 x 580 mm
Drehzahl Hauptsägeblatt 4000 U/min
Drehzahl Vorritzsägeblatt 5800 U/min
Vorritzsägeblatt 90 x 20 mm
Absauganschluss Ø 100 mm
Motor-Abgabeleistung S1 100% 3,0 kW (4,0 PS)
Motor-Aufnahmeleistung S6 40% 4,2 kW (5,7 PS)
Spannung 400 V
Maschinenabmessung (B x T x H) 1800 x 2870 x 1140 mm
Gewicht ca. 248 kg
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
