09-1111 Bernardo Formatkreissägen TK 315 F / 2000 - 230 V
09-1111 Bernardo Formatkreissägen TK 315 F / 2000 - 230 V
Beschreibung:
Lieferumfang:

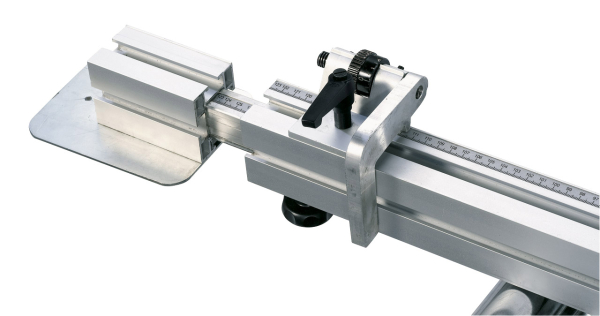

Ausziehbarer Teleskopanschlag bis 2260 mm mit feineinstellbarer Anschlagklappe.

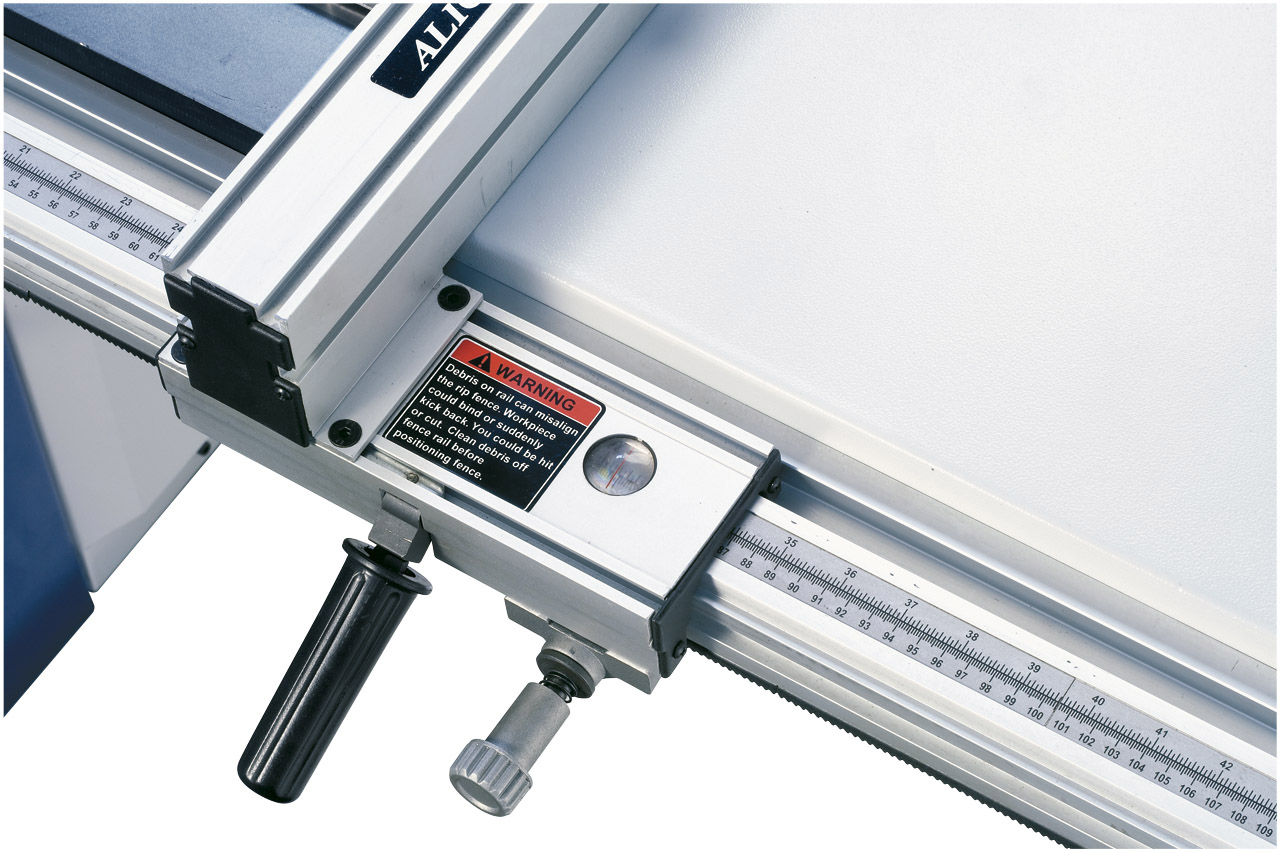

Die im Längsanschlag integrierte Lupe erleichtert das Ablesen der mm-Skala und ermöglicht dadurch ein exaktes Einstellen der gewünschten Schnittbreite.
Die Verstellung des Sägeaggregates erfolgt durch ergonomisch angebrachte Handräder am Maschinenkörper
Das bis 45° schwenkbare Sägeaggregat kann mittels Handrad für Schnitthöhen bis 100 mm eingestellt werden.

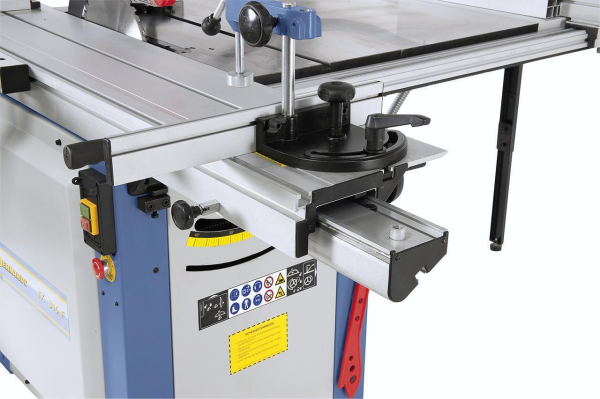

Der großzügig dimensionierte Formattisch läuft leichtgängig auf einer gehärteten Prismenführung.
Produktkategorie:
Semi-Professional - Max. 300 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 50% Einschaltdauer
Beschreibung:
Die Formatkreissäge TK 315 F ist je nach Anwendung wahlweise mit zwei verschiedenen Tischlängen lieferbar (1600 / 2000 mm). Serienmäßig ausgestattet mit einem 3,0 kW Motor und einem Sägeblatt mit 315 mm Durchmesser für Schnitthöhen bis 100 mm, sowie einem Vorritzaggregat für ein ausreißfreies Bearbeiten beschichteter Plattenwerkstoffen.
Features:
- Wichtiges Leistungsmerkmal: Sägeblattdurchmesser 315 mm auch bei montiertem Vorritzaggregat verwendbar
- Solider Auslegertisch mit Rolle und Teleskoparm für größtmögliche Stabilität
- Eloxierter Aluminium-Formatschiebetisch in 3 verschiedenen Längen lieferbar
- Starker Antriebsmotor für konstante Schnittgeschwindigkeit, auch bei 100 mm Schnitthöhe
- Gehrungsanschlag und Niederhalter über die gesamte Schlittenlänge verschiebbar
- Großdimensionierter Arbeitstisch und serienmäßige Tischverbreiterung für Schnittbreiten bis 1200 mm
- Ausziehbarer Teleskopanschlag (bis 2260 mm) am Auslegertisch vorne und hinten montierbar, stufenlos schwenkbar von 90° bis 45°
- Aluminium-Parallelanschlag mit mikrometrischer Feineinstellung und integrierter Lupe
- Stabiles Sägeaggregat garantiert vibrationsfreies und präzises Arbeiten
| Tischabmessung | 825 x 800 mm |
| Formattisch | 2000 x 270 mm |
| Besäumlänge | 2000 mm |
| Max. Sägeblattdurchmesser | 315 x 30 mm |
| Max. Schnitthöhe 90° / 45° | 100 / 80 mm |
| Schnittbreite am Parallelanschlag | 1200 mm |
| Tischhöhe | 870 mm |
| Tischverlängerung | 500 x 310 mm |
| Tischverbreiterung | 800 x 440 mm |
| Auslegertisch mit Rolle | 680 x 460 mm |
| Drehzahl Hauptsägeblatt | 4500 U/min |
| Drehzahl Vorritzsägeblatt | 5800 U/min |
| Vorritzsägeblatt | 90 x 20 mm |
| Absauganschluss Ø | 100 mm |
| Motor-Abgabeleistung S1 100% | 3,0 kW (4,0 PS) |
| Motor-Aufnahmeleistung S6 40% | 4,2 kW (5,7 PS) |
| Spannung | 230 V |
| Maschinenabmessung (B x T x H) | 2000 x 2800 x 1200 mm |
| Gewicht ca. | 260 kg |
- HM-Sägeblatt 315 x 3,0 x 30 mm / Z40
- Vorritzsägeblatt 90 x 3,0 x 20 mm / Z12
- Sägeblattschutzhaube mit Absauganschluss
- Verbindungsschlauch mit Y-Stück
- Gehrungsanschlag mit Exzenterspanner
- Gehrungsanschlag
- Besäumschuh
- Tischverlängerung
- Tischverbreiterung
- Ausziehbarer Teleskopanschlag
- Anschlagklappe mit Feineinstellung
- Auslegertisch mit Rolle
- Schiebestock
- Bedienwerkzeug
Ausziehbarer Teleskopanschlag bis 2260 mm mit feineinstellbarer Anschlagklappe.
Die im Längsanschlag integrierte Lupe erleichtert das Ablesen der mm-Skala und ermöglicht dadurch ein exaktes Einstellen der gewünschten Schnittbreite.
Die Verstellung des Sägeaggregates erfolgt durch ergonomisch angebrachte Handräder am Maschinenkörper
Das bis 45° schwenkbare Sägeaggregat kann mittels Handrad für Schnitthöhen bis 100 mm eingestellt werden.
Der großzügig dimensionierte Formattisch läuft leichtgängig auf einer gehärteten Prismenführung.
Produktkategorie:
Semi-Professional - Max. 300 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 50% Einschaltdauer
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
