11-4150 Bernardo Kantenschleifmaschinen HV 80 OSZI
11-4150 Bernardo Kantenschleifmaschinen HV 80 OSZI

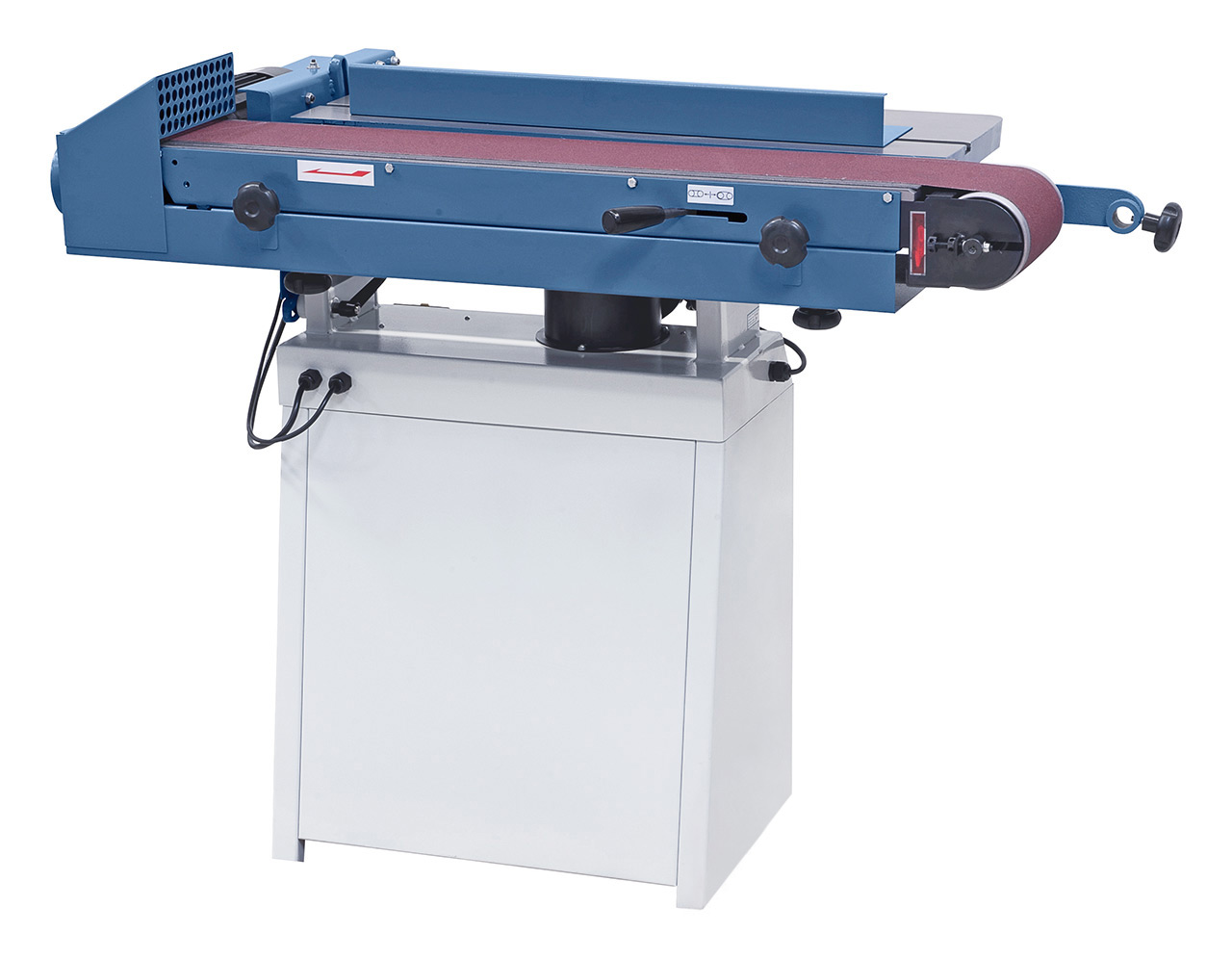

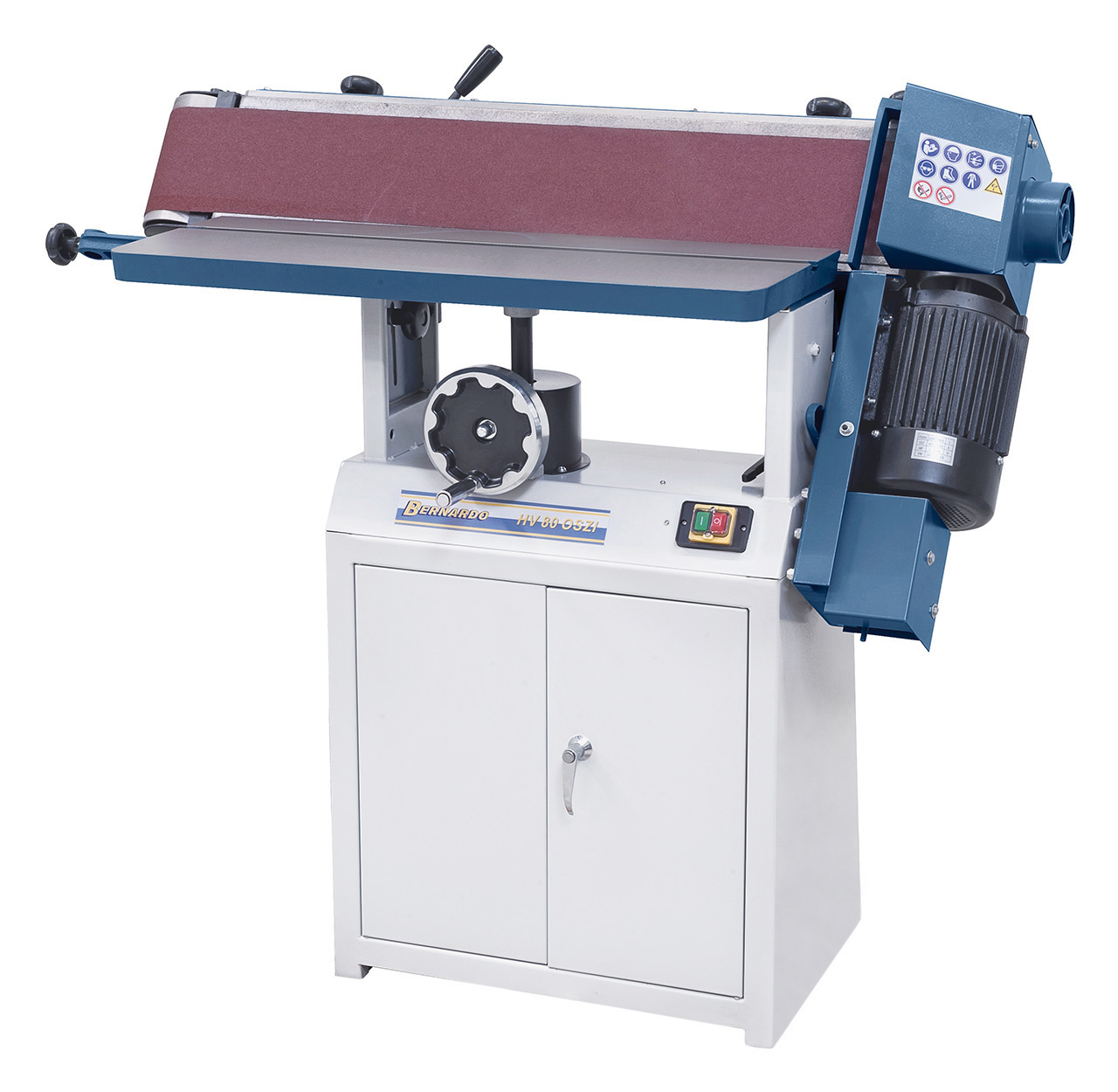

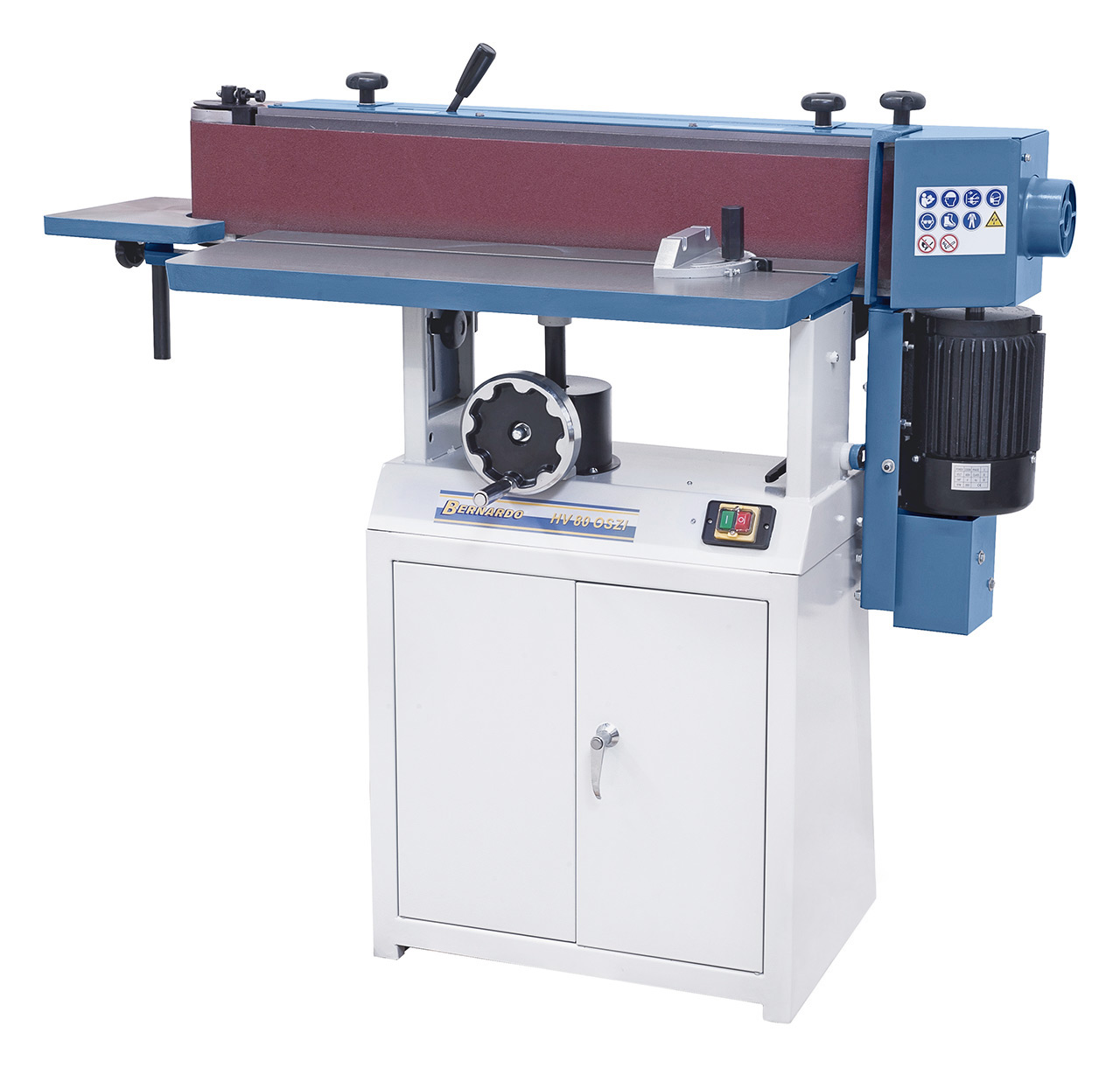

Beschreibung:Die leistungsstarke und vielseitige Kantenschleifmaschine HV 80 OSZI ist zum Schleifen von Holz, Glas, Kunststoffen und NE-Metallen geeignet. Bei Verwendung von Gewebebändern kann man auch Metalle schleifen. Durch die stufenlose Schrägstellung der vertikalen Seitenfläche erhöht sich der Einsatzbereich zusätzlich.
Features:
Technische Spezifikation:
Lieferumfang:
Schleifaggregat kann in jeder beliebigen Position von 0° – 90° stufenlos geklemmt werden
Für zusätzliche Anwendungsmöglichkeiten kann das Schleifaggregat horizontal geschwenkt werden.
Der höhenverstellbare Zusatztisch ermöglicht das Schleifen von Konturen an der Umlenkrolle
Die Höhenverstellung des Arbeitstisches erfolgt über ein ergonomisch angebrachtes Handrad an der Vorderseite der Maschine
Serienmäßig mit Gehrungsanschlag und Gradskala für genauen Winkelschliff.
Gefederte Bandspannung, dadurch automatischer Ausgleich von Bandlängendifferenzen.
Linearführung des Schleifaggregates in vertikaler Richtung (anstelle Schwenkbewegung) für einwandfreie Schleifergebnisse.
Abbildung mit ausziehbarer Tischverbreiterung (Option)
Beschreibung:Die leistungsstarke und vielseitige Kantenschleifmaschine HV 80 OSZI ist zum Schleifen von Holz, Glas, Kunststoffen und NE-Metallen geeignet. Bei Verwendung von Gewebebändern kann man auch Metalle schleifen. Durch die stufenlose Schrägstellung der vertikalen Seitenfläche erhöht sich der Einsatzbereich zusätzlich.
Features:
- Höhenverstellbarer Graugusstisch, das Schleifband wird in der gesamten Breite genutzt
- Gefederte Spanneinrichtung gewährleistet eine gleichmäßige Bandspannung
- Durch die Oszillation ist eine optimale Ausnutzung des Schleifbandes gewährleistet
- Serienmäßig mit Gehrungsanschlag von -45° bis +45° verstellbar
- Schnelles und einfaches Wechseln des Schleifbandes mittels Spannhebel
- Werkzeugschrank mit Ablage im Lieferumfang enthalten
Technische Spezifikation:
| Arbeitstisch | 850 x 300 mm |
| Tischhöhenverstellung | 90 mm |
| Bandlänge | 2510 mm |
| Bandbreite | 150 mm |
| Schleifbandrückwand | 950 x 200 mm |
| Schleifaggregat arretierbar | 90° / 0° |
| Bandgeschwindigkeit | 16 m/sek. |
| Zusatztisch | 300 x 250 mm |
| Absauganschluss Ø | 100 mm |
| Rollendurchmesser | 110 mm |
| Motor-Abgabeleistung S1 100% | 1,5 kW (2,0 PS) |
| Motor-Aufnahmeleistung S6 40% | 2,1 kW (2,8 PS) |
| Spannung | 400 V |
| Maschinenabmessung (B x T x H) | 1400 x 680 x 1220 mm |
| Gewicht ca. | 148 kg |
Lieferumfang:

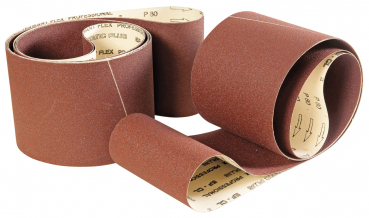

- Schleifband 2510 x 150 mm - K100
- Zusatztisch
- Gehrungsanschlag
- Schleifbandoszillation
- Anschlagschiene
- Untergestell (mit Werkzeugablage)

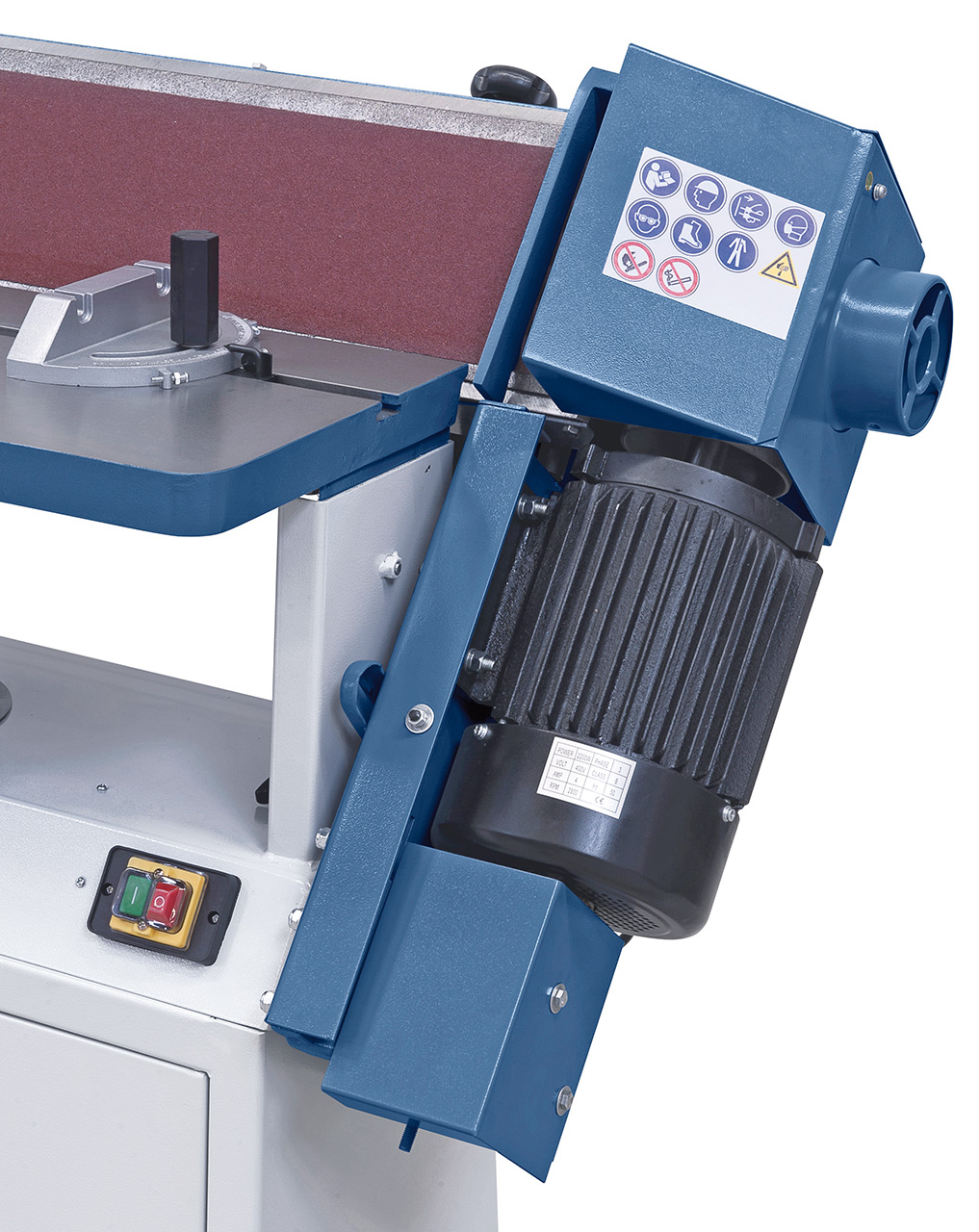

Schleifaggregat kann in jeder beliebigen Position von 0° – 90° stufenlos geklemmt werden
Für zusätzliche Anwendungsmöglichkeiten kann das Schleifaggregat horizontal geschwenkt werden.

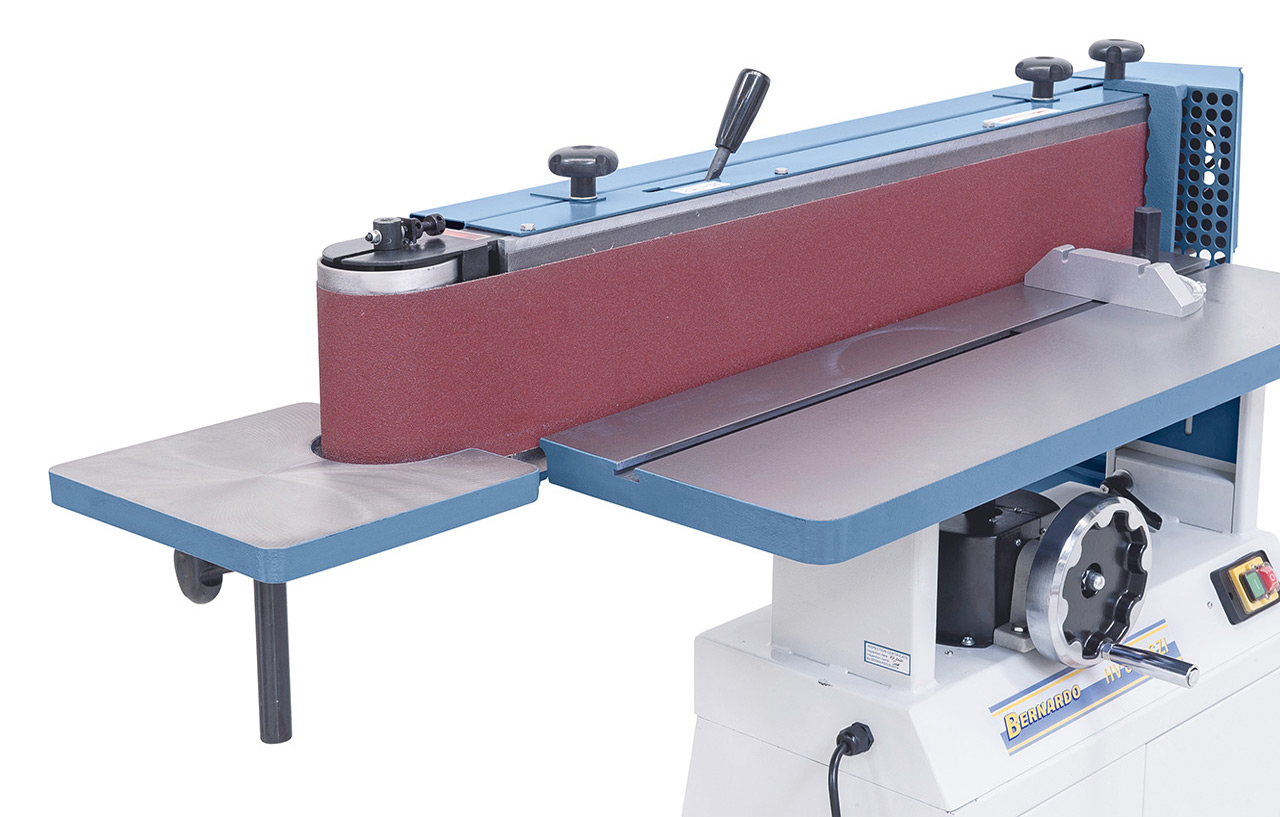

Der höhenverstellbare Zusatztisch ermöglicht das Schleifen von Konturen an der Umlenkrolle

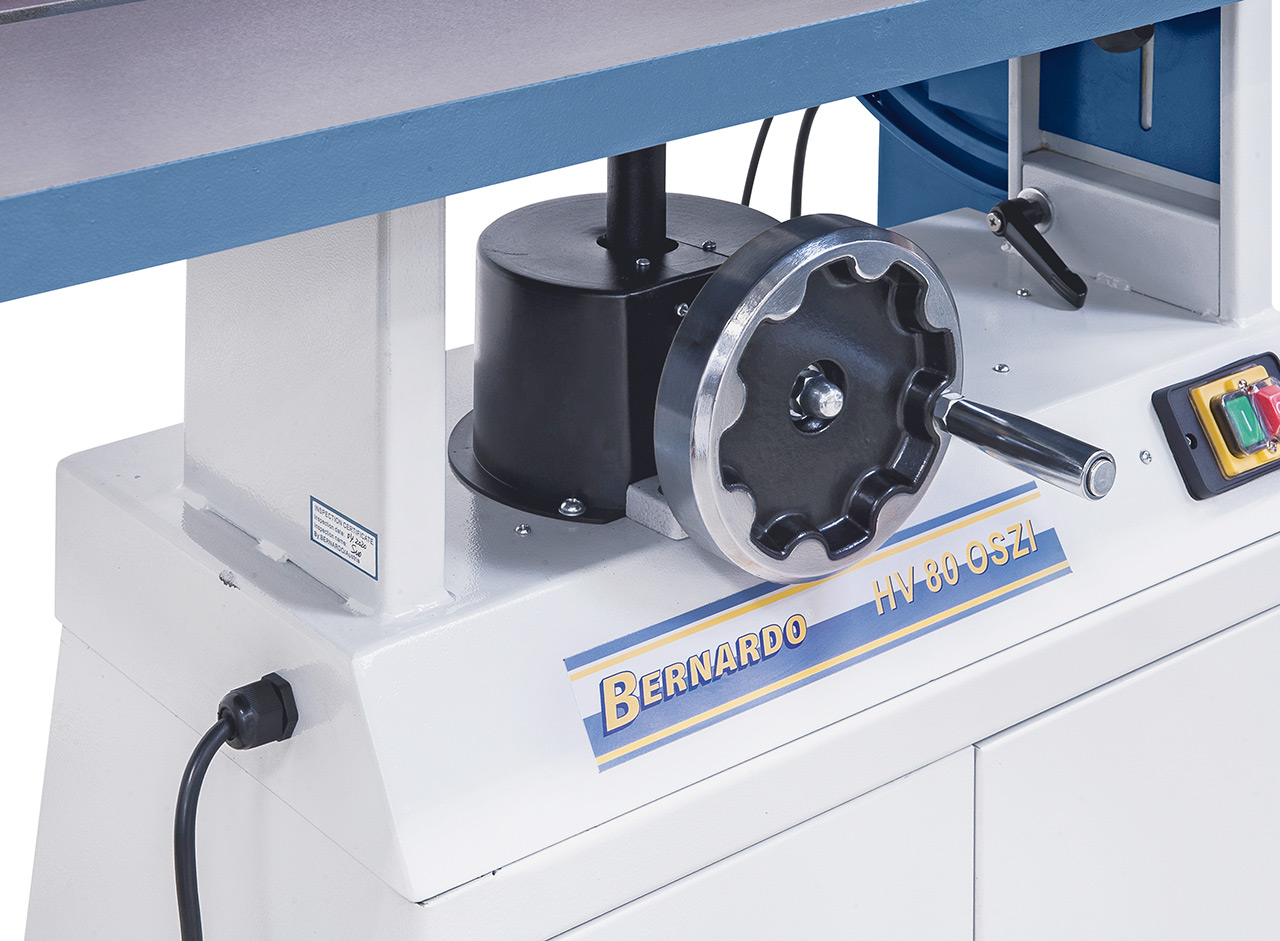

Die Höhenverstellung des Arbeitstisches erfolgt über ein ergonomisch angebrachtes Handrad an der Vorderseite der Maschine

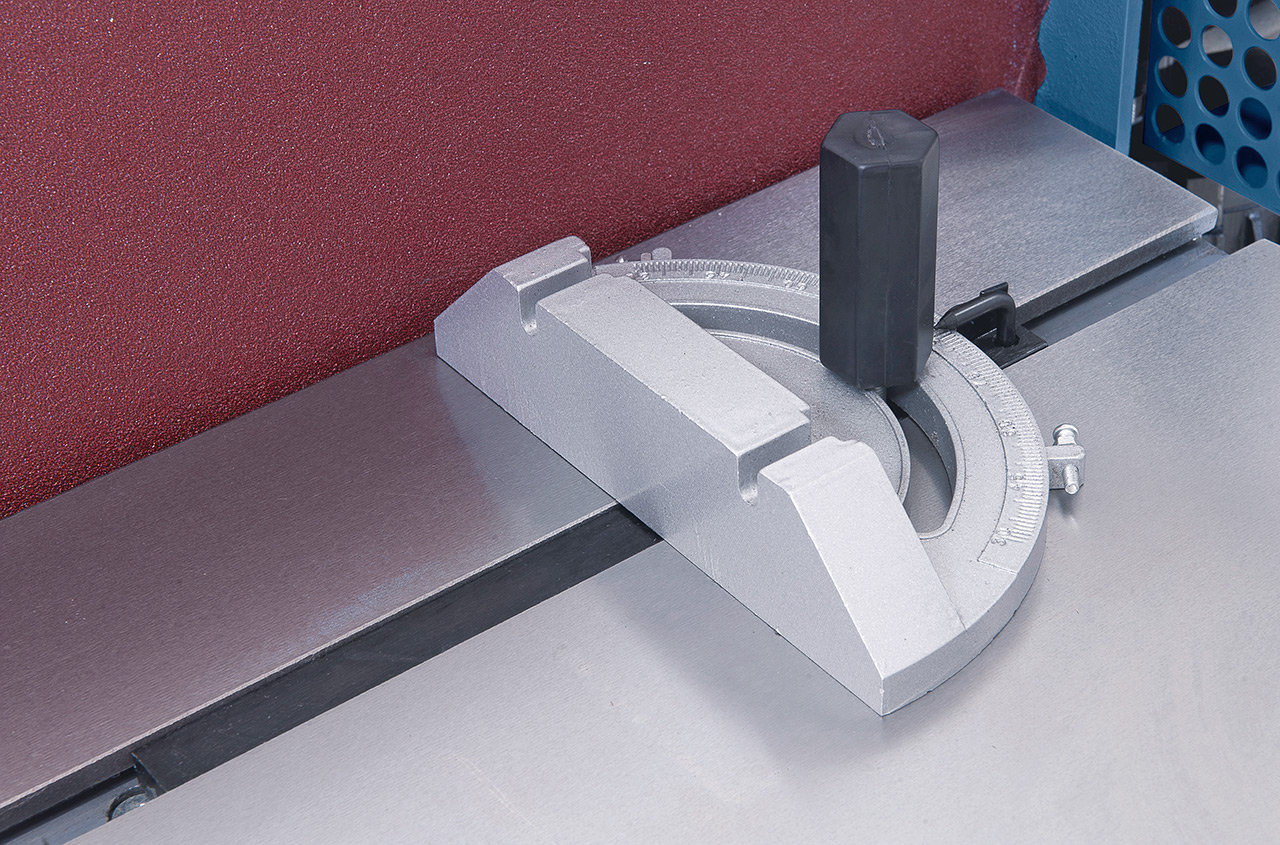

Serienmäßig mit Gehrungsanschlag und Gradskala für genauen Winkelschliff.

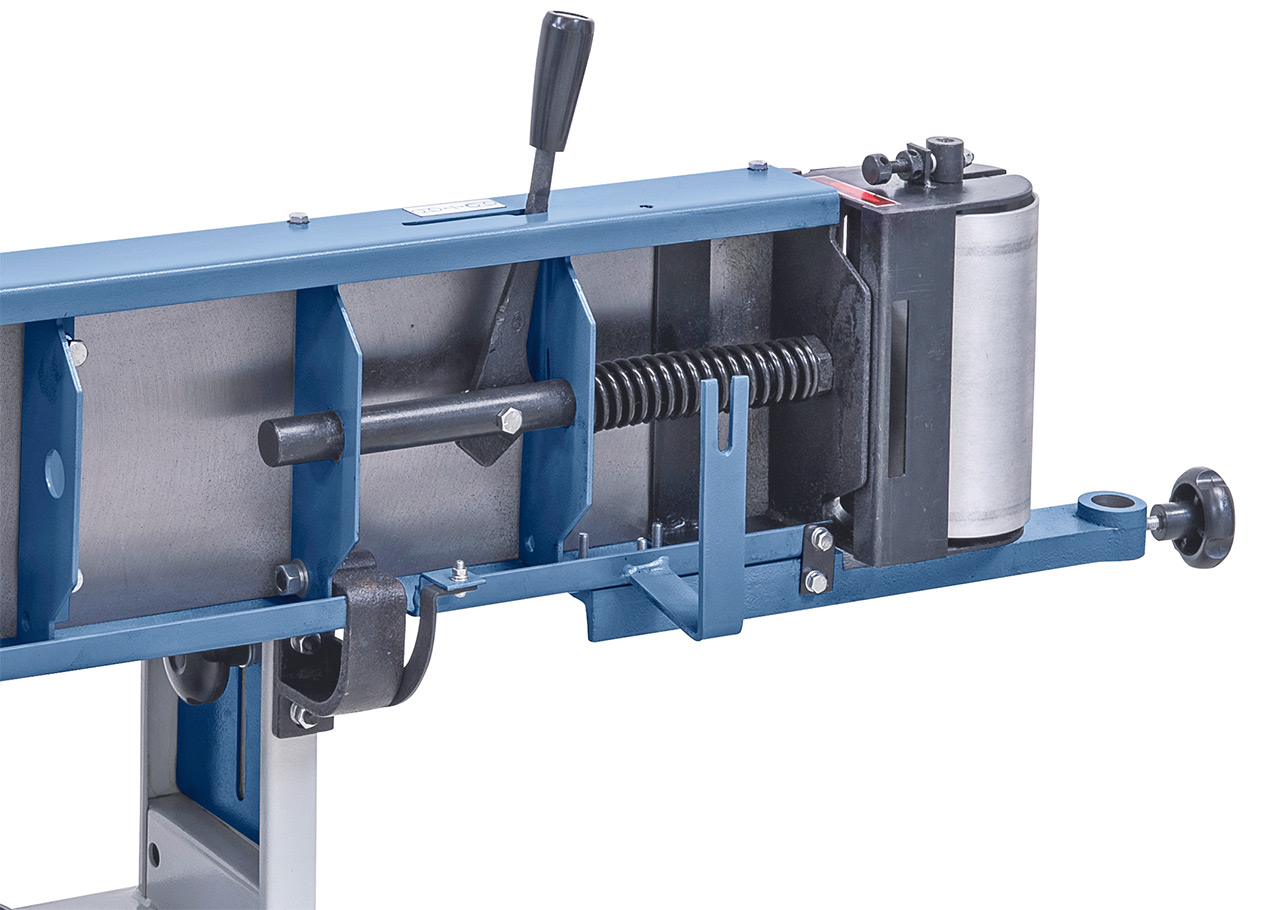

Gefederte Bandspannung, dadurch automatischer Ausgleich von Bandlängendifferenzen.
Linearführung des Schleifaggregates in vertikaler Richtung (anstelle Schwenkbewegung) für einwandfreie Schleifergebnisse.
Abbildung mit ausziehbarer Tischverbreiterung (Option)
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
