Bernardo Bohr- und Fräsmaschinen BF 25 Super
Bernardo Bohr- und Fräsmaschinen BF 25 Super
(Art.Nr.: 02-1040)
Bernardo Bohr- und Fräsmaschinen BF 25 Super
wishlist Auf den Merkzettel

Bernardo Bohr- und Fräsmaschinen BF 25 Super

Lieferzeit:
8-14 Werktage 8-14 Werktage  (Ausland abweichend)
2.156,38 EUR

inkl. 19% MwSt. zzgl. Versand

PayPal ECS
Beschreibung

Die Bohr- und Fräsmaschine BF 25 Super besticht durch ihren hohen Verarbeitungsgrad sowie einigen interessanten Innovationen (u. a. Gleichstromantrieb, Bedienung über Folientastatur). Ihren Einsatzbereich findet diese Maschine beim professionellen Anwender, im Modellbau, aber auch im Ausbildungsbereich wird sie sehr gerne eingesetzt.



 Technische Spezifiaktion

Bohrleistung in Stahl

25 mm

Stirnfräser max.

63 mm

Schaftfräser max.

25 mm

Gewindeschneiden max.

M 12

Ausladung

230 mm

Abstand Spindel / Tisch

25 - 415 mm

Pinolenhub

70 mm

Spindeldrehzahl, stufenlos

100 - 1750 U/min

Spindelaufnahme

MK 3

Tischgröße

550 x 160 mm

Verfahrwege (x / y)

400 / 140 mm

Fräskopf schwenkbar

90° R / 30° L

Höhenverstellung Fräskopf

390 mm

T-Nutengröße

12 mm

Motor-Abgabeleistung S1 100%

1,0 kW / 230 V

Motor-Aufnahmeleistung S6 40%

1,3 kW / 230 V

Maschinenabmessung (B x T x H)*

750 x 670 x 980 mm

Gewicht ca.

165 kg

* ohne Untergestell nicht im Lieferumfang enthalten optional erhältlich

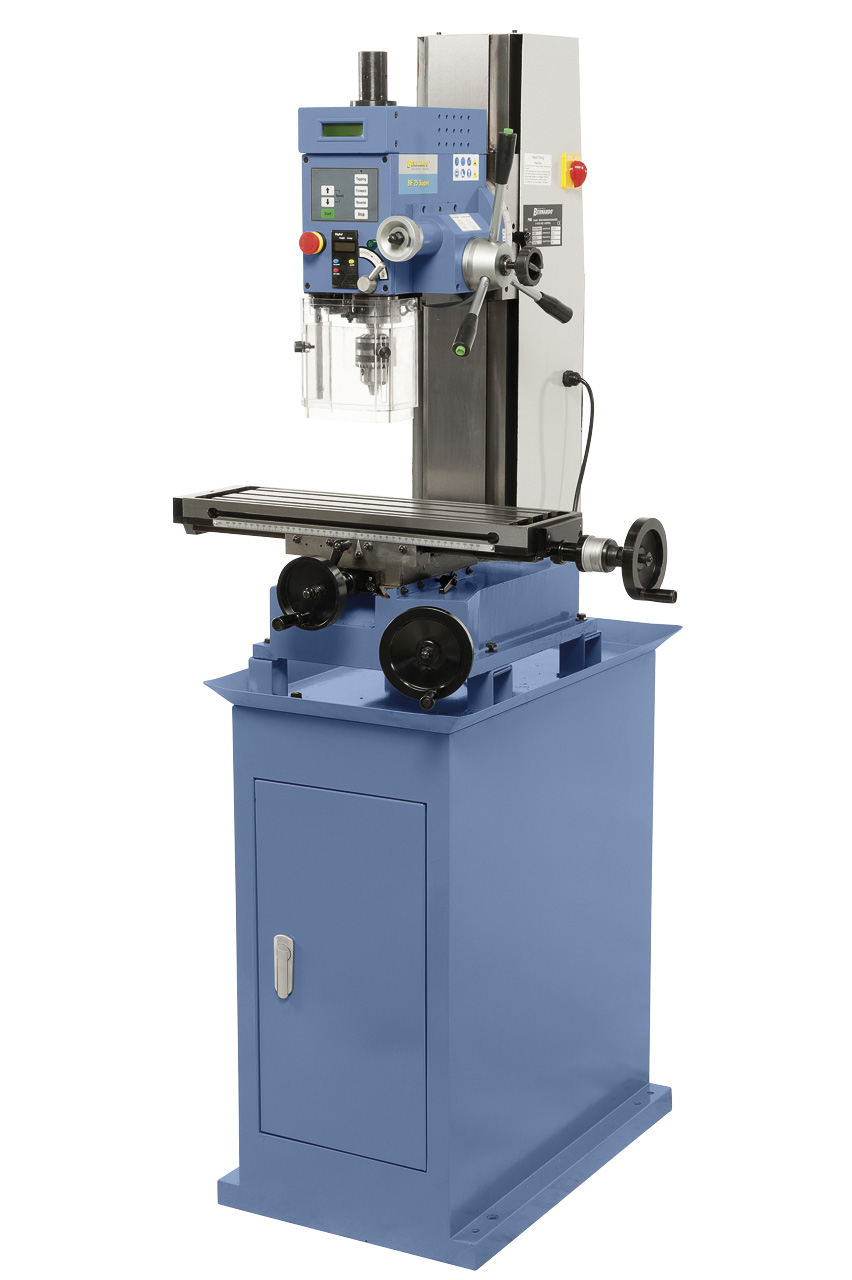

Untergestell nicht im Lieferumfang enthalten optional erhältlich




Abbildung mit montiertem Vorschub für die x-Achse und Würfeltisch für Horizontal-Fräsarbeiten. nicht im Lieferumfang enthalten optional erhältlich




Stufenlos regelbarer Frästischvorschub AF 2 (optional) für erhöhten Bedienkomfort (x-Achsenweg verringert sich um 120 mm) nicht im Lieferumfang enthalten optional erhältlich




Erhöhter Einsatzbereich durch den schwenkbaren Fräskopf (90° R / 30° L). Der optionale Würfeltisch erleichtert das Fräsen in horizontaler Position. nicht im Lieferumfang enthalten optional erhältlich




Wartungsfreie Schwalbenschwanzführung mit nachstellbarer Keilleiste.




Fräsen mit Dreiachs-Gelenkschraubstock PGS 50. nicht im Lieferumfang enthalten optional erhältlich




Optional lieferbarer Rundtisch für eine Vielzahl weiterer Anwendungsmöglichkeiten. nicht im Lieferumfang enthalten optional erhältlich




Leicht ablesbare Digitalanzeigen, benutzerfreundliche Bedienung über Folientastatur.

Features

  • Gleichstrommotor für optimales Drehmoment im unteren Drehzahlbereich
  • Digitale Drehzahl- und Bohrtiefenanzeige im Lieferumfang enthalten
  • Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet
  • Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
  • Stufenlos regelbare Drehzahl, einstellbar über Folientastatur
  • Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen usw.
  • Komfortable Fräskopf-Höhenverstellung über Handrad an der Vorderseite
  • Serienmäßig mit Gewindeschneideinrichtung, Rechts- und Linkslauf
  • Präzise Pinolenzustellung beim Fräsen mittels Handrad
  • Vielseitig einsetzbar, z.B. Planfräsen, Gewindebohren, Nutfräsen,...



Lieferumfang:

  • Zahnkranzbohrfutter 1 - 13 mm / B 16
  • Bohrfutterdorn MK 3 / B 16
  • Anzugsspindel M 12
  • Digitale Drehzahlanzeige
  • Digitale Bohrtiefenanzeige
  • Höhenverstellbare Schutzabdeckung
  • Bedienwerkzeug



Lieferbares Sonderzubehör:
  • Fräser-Spannzangenfutter-Set ER 25, MK 3, 3 - 16 mm, 10-tlg. (Art.Nr.:26-1003A)
  • Fräser-Spannzangenfutter-Set ER 32, MK 3, 3 - 20 mm, 13-tlg. (Art.Nr.:26-1004)
  • Fräser-Spannzangenfutter-Set ER 40, MK 3, 3 - 25 mm, 16-tlg. (Art.Nr.:26-1006)
  • Gewindeschneidapparat MK 3, M 3 - M 12 (Art.Nr.:24-1090)
  • Plan- und Ausdrehkopfset diam. 50 mm mit Aufnahme MK 3, inkl. Bohrstangen (Art.Nr.:25-1015)
  • Kombi-AUfsteckfräsdorn MK 3 / 22 mm (Art.Nr.:26-1044)
  • Horizontal- u. Vertikalrundtisch HV 4 Set (Art.Nr.:27-1025)
  • Horizontal- u. Vertikalrundtisch RT 4 - 100 mm (Art.Nr.:27-1032)
  • Würfeltisch f. Horizontalfräsarbeiten (Art.Nr.:27-1075)
  • Spannwerkzeugsortiment 58-tlg., 12 mm, M 10 (Art.Nr.:28-1000)
  • Präzisions-Maschinenschraubstock PS 100 (Art.Nr.:28-2027)
  • Dreiachs-Präzisionsgelenkschraubstock PGS 50 (Art.Nr.:28-2041)
  • Maschinenschraubstock KV 100 (Art.Nr.:28-2080)
  • Weitspann-Maschinenschraubstock FJ 100 (Art.Nr.:28-2085)
  • Kantentaster mit Leuchtanzeige SOE 20 S diam. 20 mm / L 120 (Art.Nr.:32-1060)
  • Kantentasterset 5-tlg. (Art.Nr.:32-1067)
  • 1-Achs-Positionsanzeige POSITRON P2 - 600 mm (zur Selbstmontage) (Art.Nr.:37-1050)
  • Satz Schaftfräser TiN-beschichtet, 6 - 25 mm, 10-tlg (Art.Nr.:42-1016)
  • Satz Schaftfräser TiN-beschichtet, 3 - 20 mm, 20-tlg. (Art.Nr.:42-1020)
  • Wendeplattenfräser 30 mm, MK 3 (Art.Nr.:42-1026)
  • Wendeschneidplatte (2 Stk.) für 42-1026 (Art.Nr.:42-1028)
  • Hochleistungs-Plan-und Eckfräser diam. 50 mm (Art.Nr.:42-2051)
  • Frästischvorschub AF 2 für x-Achse (Art.Nr.:53-1007)
  • Untergestell BF 4 (Art.Nr.:56-1025)
