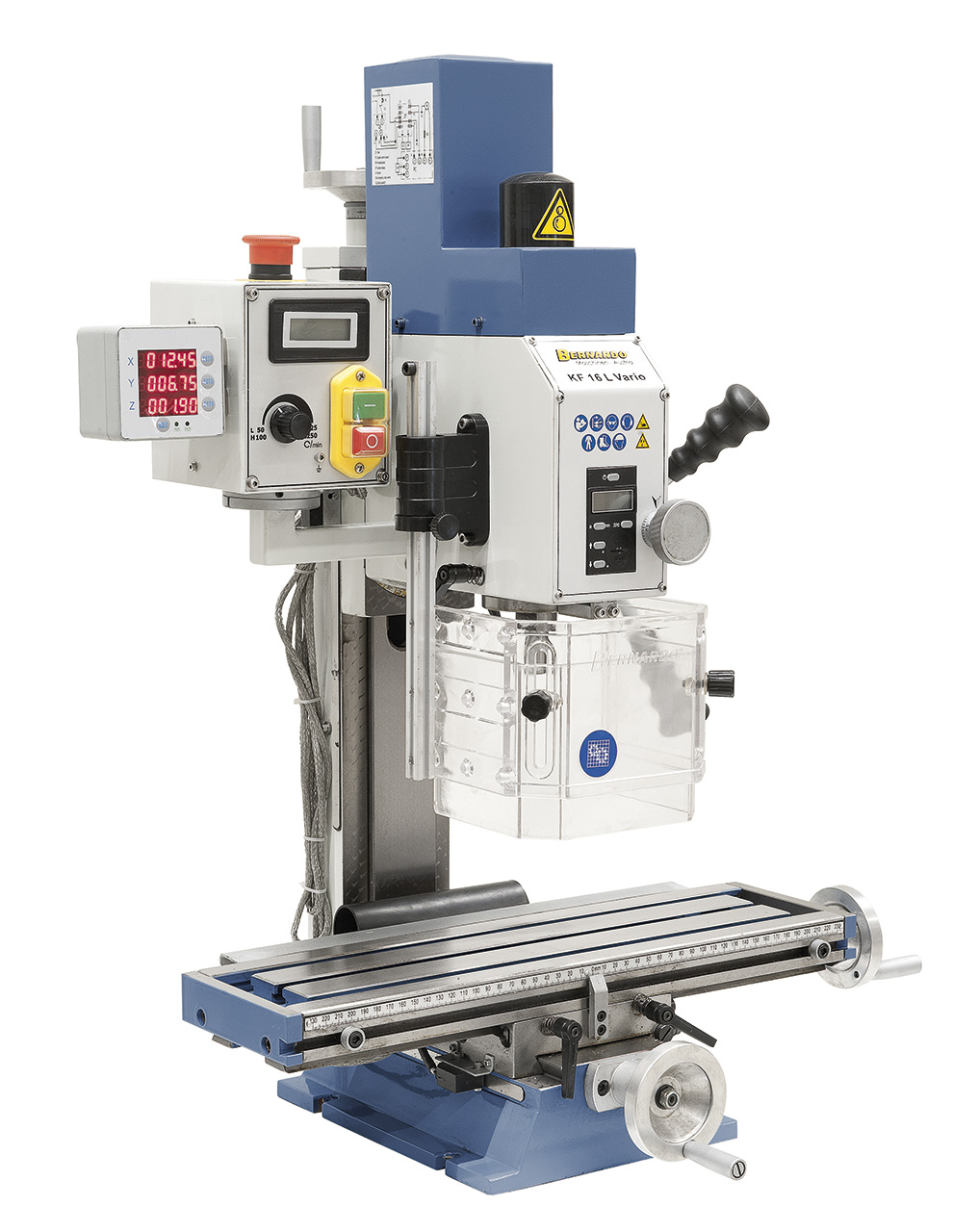

02-1021A Bernardo Bohr- und Fräsmaschinen KF 16 L Vario inkl. 3-Achs Digitalanzeige
02-1021A Bernardo Bohr- und Fräsmaschinen KF 16 L Vario inkl. 3-Achs Digitalanzeige
Beschreibung:

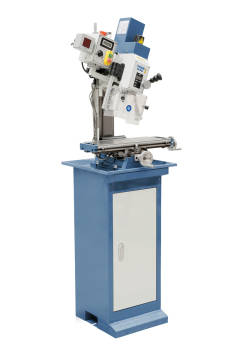

Abbildung mit Untergestell (Option) und geschwenktem Fräskopf

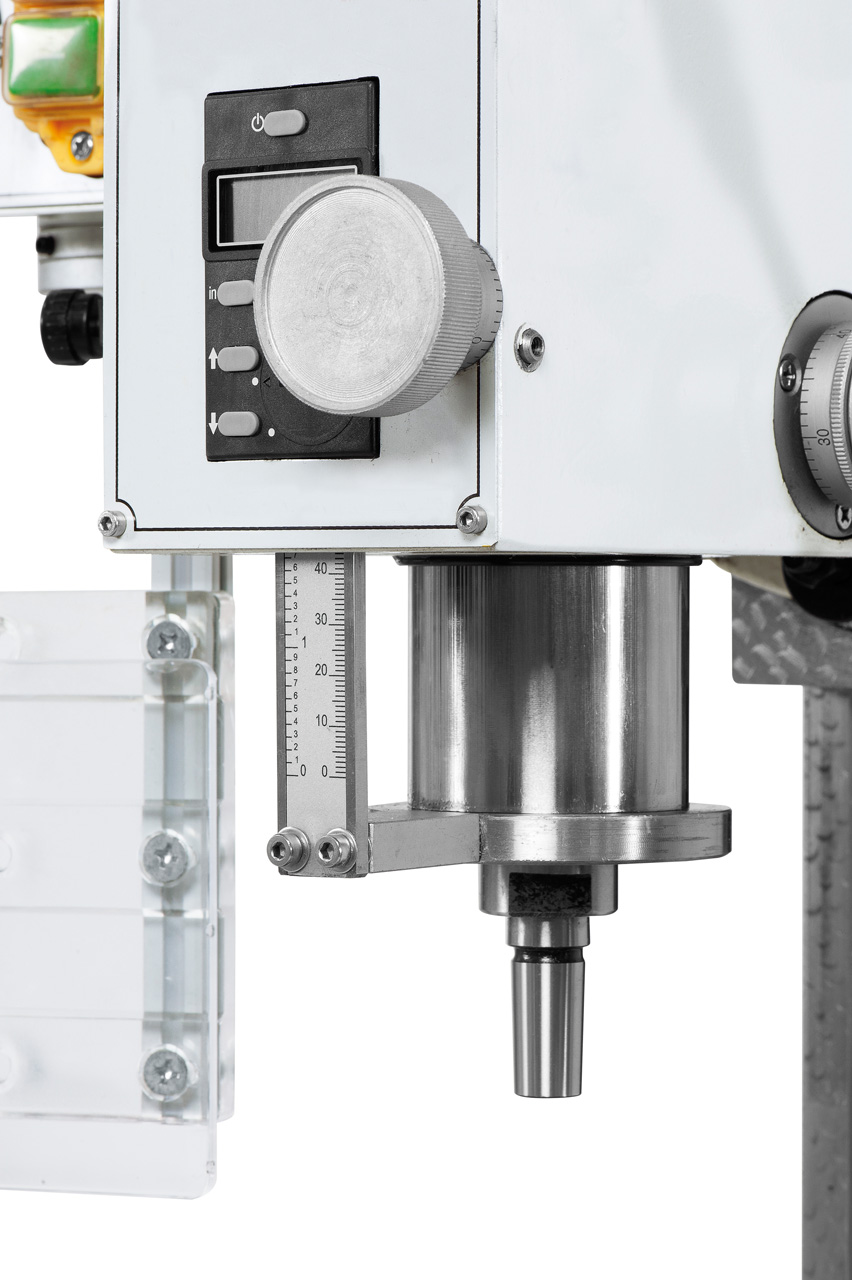

Kräftig dimensionierte Pinole mit Kegel- rollenlager für hohe Rundlaufgenauigkeit.

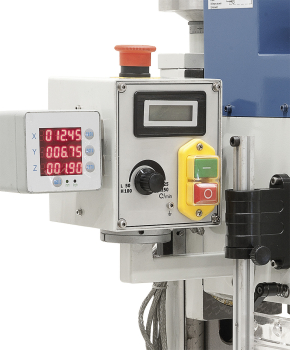

Digitale Drehzahl- und Bohrtiefen- anzeige im Lieferumfang enthalten.
Produktkategorie:
Hobby - Max. 150 h / Jahr Durchschnittliche Benutzung: 2 h / Tag bzw. 25% Einschaltdauer
Beschreibung:
Die kleine und kompakte Bohr- und Fräsmaschine KF 16 L Vario ist serienmäßig mit einer digitalen Drehzahl- und Pinolenhubanzeige ausgestattet. Ihren Einsatzbereich findet dieses Modell beim anspruchsvollen Feinmechaniker und Modellbauer.
Features:- Stabiler und vibrationsarmer Maschinenfuß aus Grauguss
- Gleichstrommotor für optimales Drehmoment im unteren Drehzahlbereich
- Nachstellbare Schwalbenschwanzführung für x-, y- und z-Achse
- Stufenlos einstellbare Drehzahl von 50 - 1125 / 100 - 2250 U/min
- Beidseitig schwenkbarer Fräskopf von -90° bis +90°
- Hohe Laufruhe durch geschliffene Getriebezahnräder
- Präzise Pinolenzustellung beim Fräsen mittels Handrad
- Vielseitige Anwendungsmöglichkeiten, z.B. Gewindebohren, Nutfräsen, Schlitzfräsen, ...
| Bohrleistung in Stahl | 16 mm |
| Stirnfräser max. | 50 mm |
| Schaftfräser max. | 20 mm |
| Ausladung | 170 mm |
| Abstand Spindel / Tisch max. | 275 mm |
| Pinolenhub | 50 mm |
| Spindeldrehzahl, stufenlos | 50 - 1125 / 100 - 2250 U/min. |
| Spindelaufnahme | MK 2 |
| Tischgröße | 500 x 140 mm |
| Verfahrweg (x / y) | 365 / 140 mm |
| Fräskopf schwenkbar | -90° bis +90° |
| Höhenverstellung Fräskopf | 200 mm |
| T-Nutengröße | 10 mm |
| Motor-Abgabeleistung S1 100% | 0,50 kW / 230 V |
| Motor-Aufnahmeleistung S6 40% | 0,80 KW / 230 V |
| Maschinenabmessung (B x T x H)* | 610 x 500 x 820 mm |
| Gewicht ca. | 65 kg |
* ohne Untergestell
Lieferumfang:- 3-Achs-Positionsanzeige DT 30
- Anzugsspindel M 10
- Digitale Pinolenhubanzeige
- Digitale Drehzahlanzeige
- Bohrfutterdorn MK 2 / B 16
- EMV-Filter nach CE-Norm
- Höhenverstellbare Schutzabdeckung
- Bedienwerkzeug
Abbildung mit Untergestell (Option) und geschwenktem Fräskopf
Kräftig dimensionierte Pinole mit Kegel- rollenlager für hohe Rundlaufgenauigkeit.
Digitale Drehzahl- und Bohrtiefen- anzeige im Lieferumfang enthalten.
Produktkategorie:
Hobby - Max. 150 h / Jahr Durchschnittliche Benutzung: 2 h / Tag bzw. 25% Einschaltdauer
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
