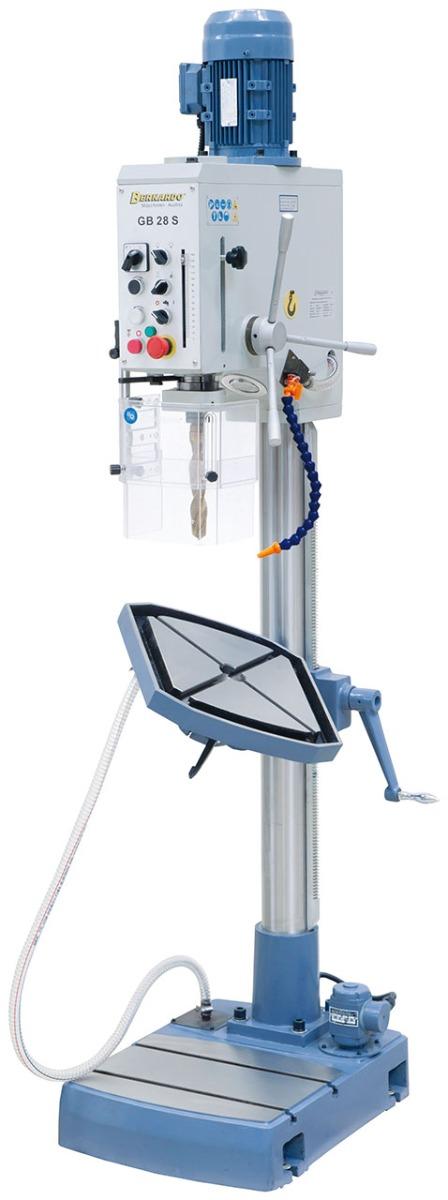

01-12450 Bernardo Getriebe- Tisch- und Säulenbohrmaschine GB 28 S mit Kühlmitteleinrichtung
Die leistungsstarke Getriebe-Säulenbohrmaschine GB 28 S zeichnet sich durch ihre robuste und vibrationsfreie Bauweise aus. Ihren Einsatzbereich findet dieses Modell in Reparaturbetrieben, mechanischen Werkstätten, aber auch im Ausbildungsbereich.
Eigenschaften
-12 schaltbare Drehzahlen durch leistungsstarken 2-Stufen-Motor
-Drehrichtungsschalter für Rechts- und Linkslauf zum Gewindeschneiden
-Massiver Arbeitstisch (360° drehbar), schwenkbar von -45° bis +45°
-Bearbeiteter Maschinenfuß zum Aufspannen von besonders hohen Werkstücken
-Qualitätskugellager sorgen für eine hohe Rundlaufgenauigkeit
-Einfacher Wechsel des Werkzeuges durch automatischen Werkzeugauswerfer
-Einstellbarer Bohrtiefenanschlag, Bohrtiefe mittels Skala ablesbar
-Stabile und geschliffene Stahlsäule, ausgelegt für hohe Beanspruchung
-Hohe Laufruhe durch geschliffene Zahnräder im Getriebe
-Hohe Sicherheit durch höhenverstellbaren Futterschutz mit Mikroschalter
Technische Spezifikationen
Bohrleistung max. 28 mm
Gewindeschneiden max. M12
Bohrfutter 1 - 13 mm / B 16
Morsekonus MK 3
Spindeldrehzahl (12) 75 - 3200 U/min
Ausladung 250 mm
Abstand Spindel / Tisch max. 810 mm
Abstand Spindel / Bodenplatte 1210 mm
Pinolenhub 130 mm
Säulendurchmesser 100 mm
Arbeitsfläche Bodenplatte 325 x 330 mm
Tischgröße / T-Nutengröße 375 x 375 mm / 14 mm
Motor-Abgabeleistung S1 100% 0,85 / 1,1 kW (400 V)
Motor-Aufnahmeleistung S6 40% 1,1 / 1,5 KW (400 V)
Maschinenabmessung (B x T x H) 450 x 600 x 2020 mm
Gewicht ca. 215 kg
Lieferumfang
-Zahnkranzbohrfutter 1 - 13 mm / B 16
-Bohrfutterdorn MK 3 / B 16
-Reduzierhülse MK 3 / 2
-Kühlmitteleinrichtung
-Automatischer Werkzeugauswerfer
-Gewindeschneideinrichtung
-Rechts-Linkslaufeinrichtung
-Höhenverstellbare Schutzabdeckung
-LED-Maschinenleuchte
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
