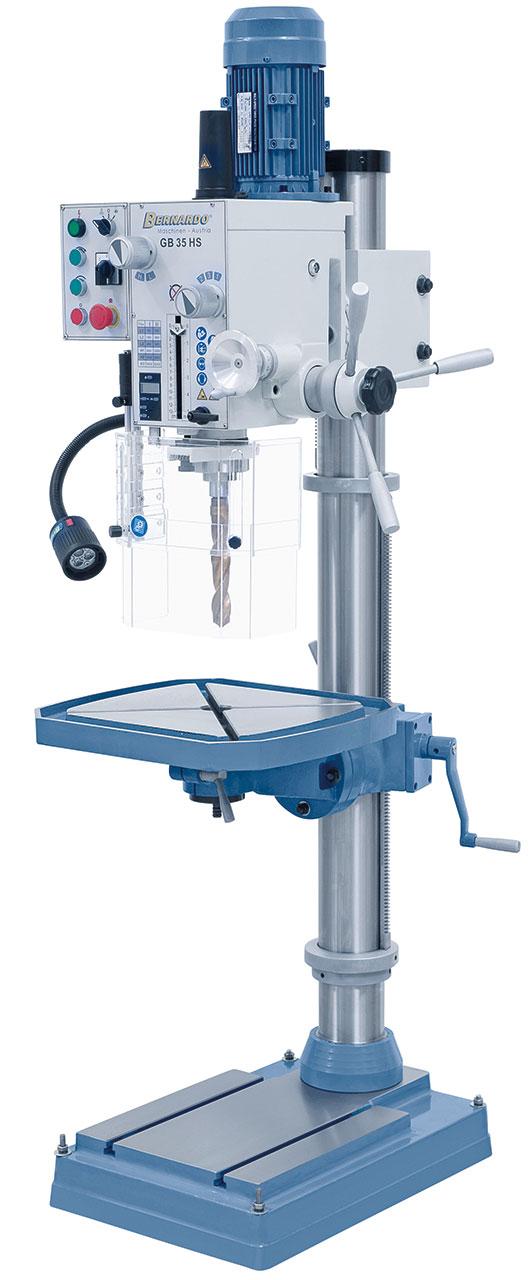

01-1261 Bernardo Getriebe-Tisch- und Säulenbohrmaschinen GB 35 HS
01-1261 Bernardo Getriebe-Tisch- und Säulenbohrmaschinen GB 35 HS
Beschreibung:
Lieferumfang:
Die Pinolenzustellung erfolgt über ergonomisch angebrachte Handgriffe
Schutzabdeckung nach CE-Norm, einstellbar auf die jeweilige Bohrerlänge
Bearbeitete Bodenplatte mit T-Nuten zum Aufspannen von großen Werkstücken
Produktkategorie:
Semi-Professional - Max. 300 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 50% Einschaltdauer
Beschreibung:
Die Getriebe-Säulenbohrmaschinen GB 35 HS zeichnet sich durch ihre robuste und vibrationsfreie Bauweise aus. Durch den dreh- und schwenkbaren Getriebekopf ist diese Maschine für den allgemeinen Werkstätteneinsatz geeignet.
Features:- 2-Stufenmotor mit 12 schaltbaren Drehzahlen, Drehzahlbereich 75 - 3200 U/min
- Serienmäßig mit Schnellspannbohrfutter 1 - 16 mm / B 16
- Großdimensionierter Bohrtisch mit T-Nuten und umlaufender Kühlmittelrinne
- Bearbeiteter Maschinenfuß zum Aufspannen von besonders hohen Werkstücken
- Einfacher und schneller Drehzahlwechsel mittels Schalthebel
- Getriebekopf 180° schwenkbar, 360° drehbar und höhenverstellbar
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Handgrobvorschub auf Handfeinvorschub mittels Kupplung umschaltbar
- Rechts-Linkslaufeinrichtung zum Gewindeschneiden
- Serienmäßig mit Digitalanzeige für die Pinolenzustellung
| Bohrleistung max. | 32 mm |
| Bohrfutter | 1 - 16 mm / B 16 |
| Morsekonus | MK 4 |
| Spindeldrehzahl | (12) 75 - 3200 U/min |
| Ausladung | 295 mm |
| Abstand Spindel / Tisch max. | 775 mm |
| Abstand Spindel / Bodenplatte | 1185 mm |
| Pinolenhub | 125 mm |
| Säulendurchmesser | 115 mm |
| Tischgröße | 500 x 455 mm |
| T-Nutengröße | 14 mm |
| Arbeitsfläche Bodenplatte | 375 x 365 mm |
| Motor-Abgabeleistung S1 100% | 1,1 / 1,5 kW (400 V) |
| Motor-Aufnahmeleistung S6 40% | 1,5 / 2,2 kW (400 V) |
| Maschinenabmessung (B x T x H) | 630 x 700 x 2050 mm |
| Gewicht ca. | 335 kg |
- Schnellspannbohrfutter 1 - 16 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Reduzierhülse MK 4 / 3
- Höhenverstellbare Schutzabdeckung
- Digitale Bohrtiefenanzeige
- Gewindeschneideinrichtung
- LED-Maschinenleuchte
- Bedienwerkzeug
Die Pinolenzustellung erfolgt über ergonomisch angebrachte Handgriffe
Schutzabdeckung nach CE-Norm, einstellbar auf die jeweilige Bohrerlänge
Bearbeitete Bodenplatte mit T-Nuten zum Aufspannen von großen Werkstücken
Produktkategorie:
Semi-Professional - Max. 300 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 50% Einschaltdauer
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
