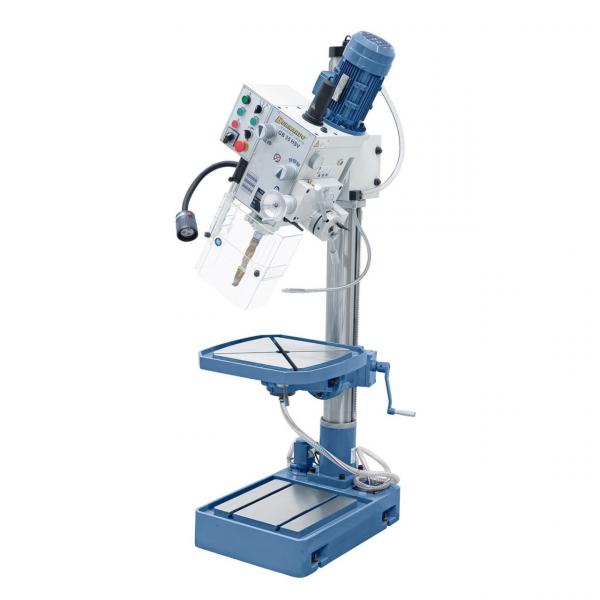

01-1266 Bernardo Getriebe-Tisch- und Säulenbohrmaschinen GB 35 HSV mit Kühlmitteleinrichtung
01-1266 Bernardo Getriebe-Tisch- und Säulenbohrmaschinen GB 35 HSV mit Kühlmitteleinrichtung
Beschreibung:
Lieferumfang:
Der Pinolenvorschub kann wahlweise auf 0,10 / 0,18 / oder 0,26 mm/U eingestellt werden.

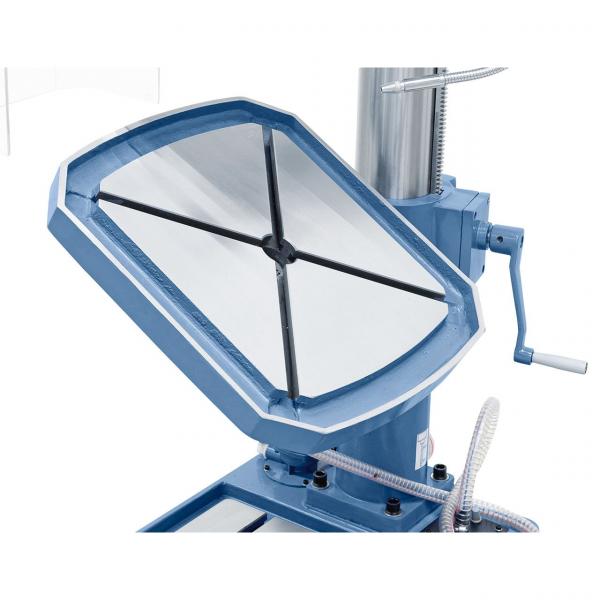

Der massive Arbeitstisch mit diagonal verlaufenden T-Nuten ist von -45° bis +45° schwenkbar.
Präzise bearbeiteter Maschinenfuß, serienmäßig mit integrierter Kühlmittelpumpe.
Produktkategorie:
Semi-Professional - Max. 300 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 50% Einschaltdauer
Beschreibung:
Das Modell GB 35 HSV ist aufgrund des hohen Drehzahlbereichs (75 - 3200 U/min) sowie der umfangreichen Ausstattung (z.B. automatischer Pinolenvorschub, schwenkbarer Bohrtisch, Kühlmitteleinrichtung, LED-Arbeitsleuchte,...) die ideale Maschine für mechanische Werkstätten, Reparaturbetriebe und den Ausbildungsbereich.
Features:- Durchzugsstarker 2-Stufenmotor, Drehzahlbereich 75 - 3200 U/min
- Stabile und geschliffene Stahlsäule, ausgelegt für hohe Beanspruchung
- Serienmäßig mit digitaler Pinolenhubanzeige und LED-Arbeitsleuchte ausgestattet
- Serienmäßig mit automatischem Pinolenvorschub und Gewindeschneideinrichtung
- Einfacher und schneller Drehzahlwechsel mittels Schalthebel

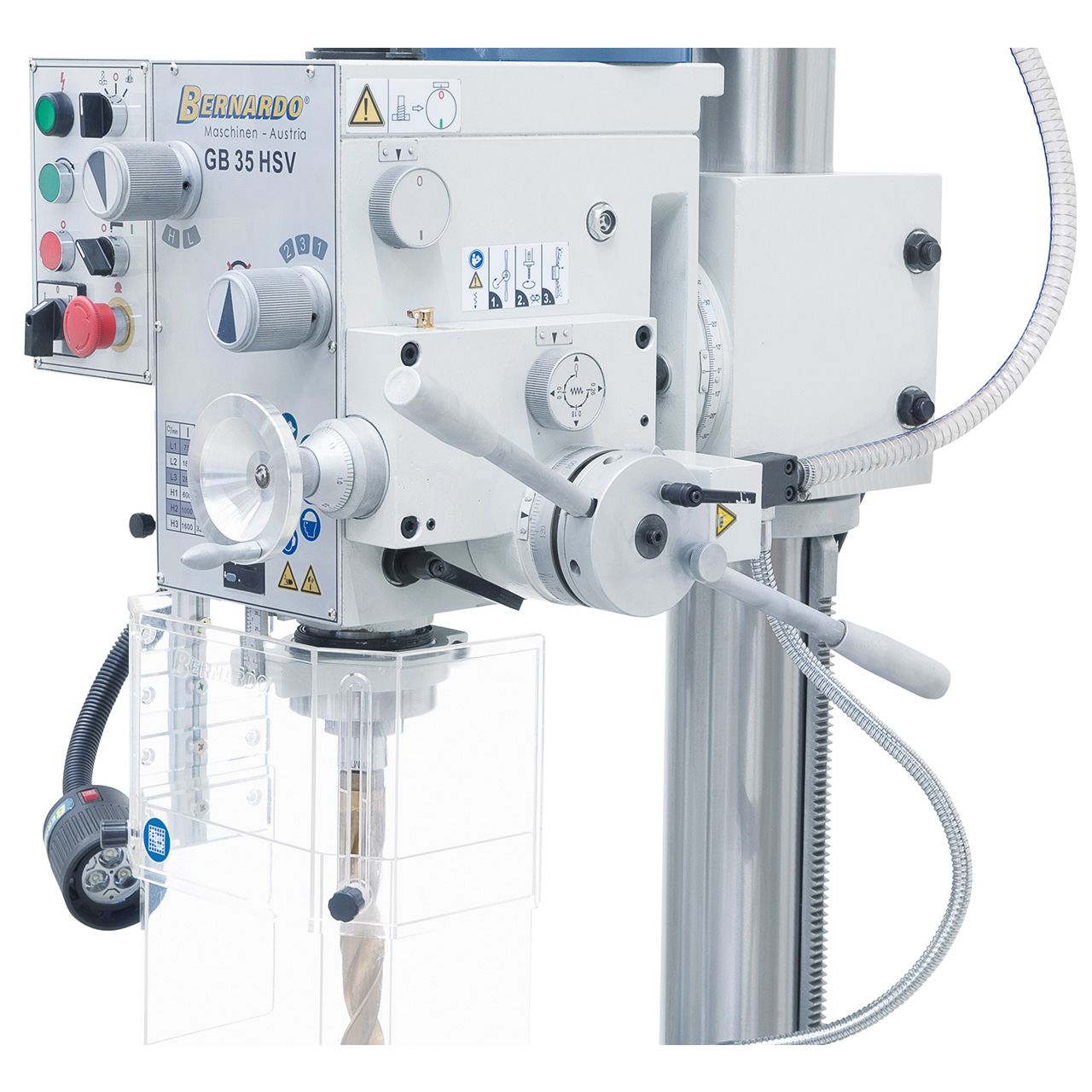

- Getriebekopf 180° schwenkbar, 360° drehbar und höhenverstellbar
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Handgrobvorschub auf Handfeinvorschub mittels Kupplung umschaltbar
- Qualitätskugellager sorgen für eine hohe Rundlaufgenauigkeit
- Hohe Sicherheit durch höhenverstellbaren Futterschutz mit Mikroschalter
| Bohrleistung max. | 32 mm |
| Bohrfutter | 1 - 16 mm / B 16 |
| Morsekonus | MK 4 |
| Spindeldrehzahl | (12) 75 - 3200 U/min |
| Vorschubbereich | 0,10 / 0,18 / 0,26 mm/U |
| Ausladung | 295 mm |
| Abstand Spindel / Tisch max. | 775 mm |
| Abstand Spindel / Bodenplatte | 1185 mm |
| Pinolenhub | 125 mm |
| Säulendurchmesser | 115 mm |
| Tischgröße | 500 x 455 mm |
| T-Nutengröße | 14 mm |
| Arbeitsfläche Bodenplatte | 375 x 365 mm |
| Motor-Abgabeleistung S1 100% | 1,1 / 1,5 kW (400 V) |
| Motor-Aufnahmeleistung S6 40% | 1,5 / 2,2 kW (400 V) |
| Maschinenabmessung (B x T x H) | 630 x 700 x 2050 mm |
| Gewicht ca. | 340 kg |
- Schnellspannbohrfutter 1 - 16 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Kühlmitteleinrichtung
- Reduzierhülse MK 4 / 3
- Automatischer Pinolenvorschub
- Höhenverstellbare Schutzabdeckung
- Digitale Bohrtiefenanzeige
- Gewindeschneideinrichtung
- LED-Maschinenleuchte
- Bedienwerkzeug
Der Pinolenvorschub kann wahlweise auf 0,10 / 0,18 / oder 0,26 mm/U eingestellt werden.
Der massive Arbeitstisch mit diagonal verlaufenden T-Nuten ist von -45° bis +45° schwenkbar.
Präzise bearbeiteter Maschinenfuß, serienmäßig mit integrierter Kühlmittelpumpe.
Produktkategorie:
Semi-Professional - Max. 300 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 50% Einschaltdauer
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
