01-1342XL Bernardo Kastenständerbohrmaschinen KBM 40
01-1342XL Bernardo Kastenständerbohrmaschinen KBM 40
Beschreibung:

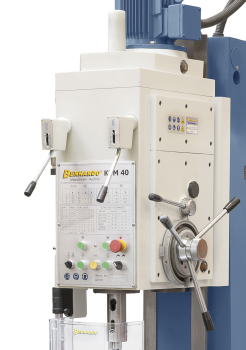

Übersichtlich aufgebauter Bohrkopf mit sämtlichen Schalt- und Bedienelementen.
Sterngriff für manuelle Pinolenzustellung, Kupplungshebel für automatischen Vorschub.
Gewindeschneideinrichtung mit Drehrichtungsumkehr, ideal für die Serienfertigung

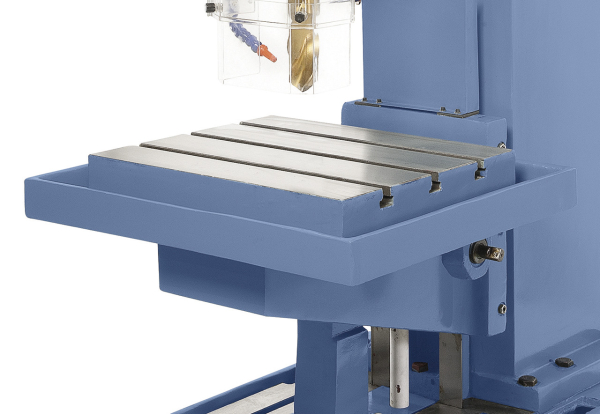

Massiver großer Arbeitstisch, präzise oberflächenbearbeitet.
Produktkategorie:
Industry - Max. 1500 h / Jahr Durchschnittliche Benutzung: 8 h / Tag bzw. 90% Einschaltdauer
Beschreibung:

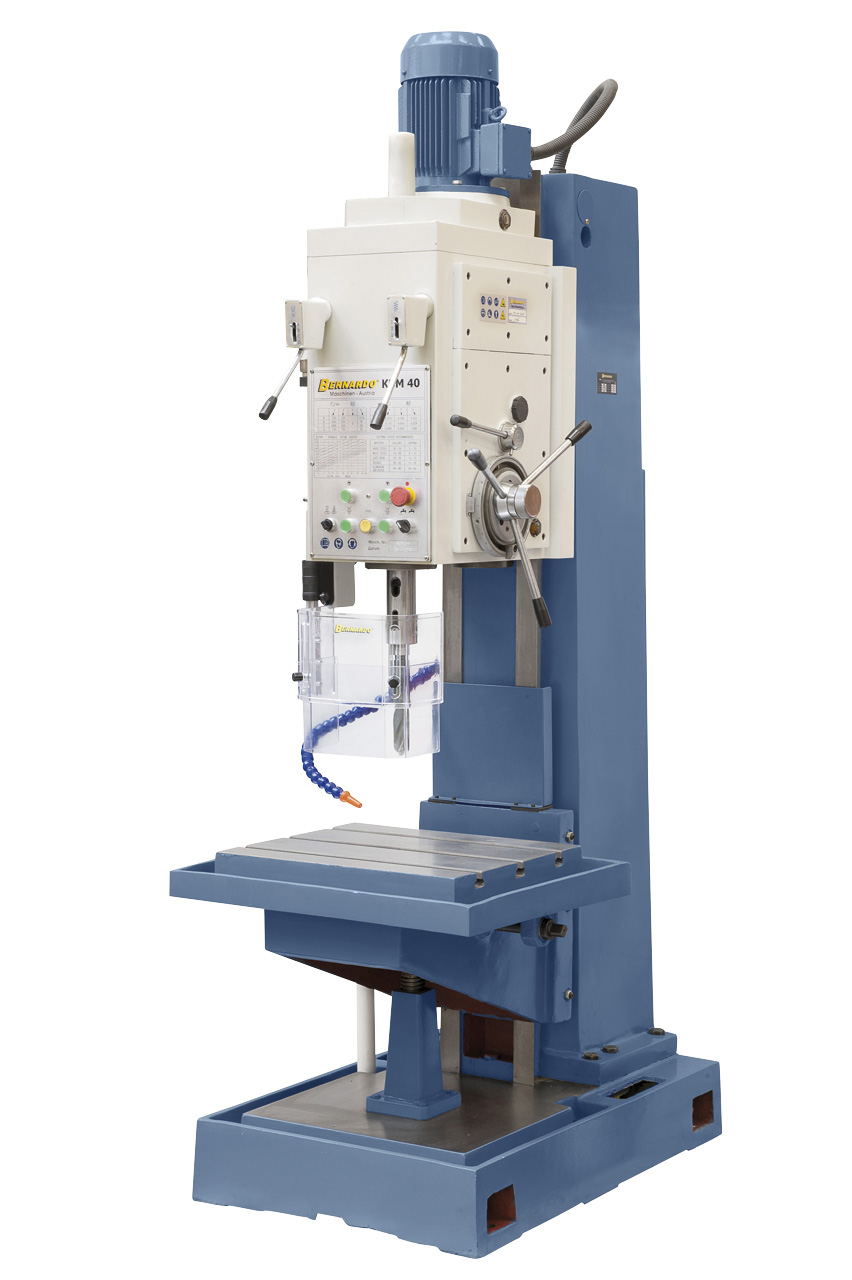

Die Kastenständerbohrmaschine KBM 40 ist für Bohr, Reib- und Gewindeschneidarbeiten sowohl in der Einzel-als auch in der Serienfertigung geeignet. Durch die massive Graugusskonstruktion kann dieses Modell für schwere Zerspannungsarbeiten in Maschinenbau, Produktion und Anlagenbau eingesetzt werden.
Features:
- Sockel und Ständer in massiver Kastenbauweise für schwerste Beanspruchung
- Leistungsstarker Antriebsmotor mit hohem Drehmoment und großer Vorschubkraft
- Sehr hohe Tischbelastung durch massive Graugusskonstruktion
- Gewindeschneideinrichtung mit automatischer Drehrichtungsumkehr beim Erreichen der eingestellten Tiefe
- Einfacher und schneller Vorschub- und Drehzahlwechsel mittels Schalthebel
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebszahnräder
- Serienmäßig mit automatischem Spindelvorschub, Gewindeschneideinrichtung und Arbeitsleuchte
- Breite und hochbelastbare Schwalbenschwanzführung mit einstellbaren Keilleisten
| Bohrleistung in Stahl | 40 mm |
| Gewindeschneiden max. | M30 |
| Drehmoment | 350 Nm |
| Verfahrweg Bohrkopf | 200 mm |
| Morsekonus | MK 4 |
| Spindeldrehzahl / Stufenzahl | 31,5 - 1400 U/min, 12 Stufen |
| Vorschubbereich | (9) 0,056 - 1,8 mm/U |
| Vorschubkraft | 16000 N |
| Ausladung | 335 mm |
| Abstand Spindel / Tisch max. | 740 mm |
| Pinolenhub | 250 mm |
| Tischgröße / T-Nutengröße | 560 x 480 mm / 18 mm |
| Tischhub | 315 mm |
| Motorleistung | 3,0 kW |
| Maschinenabmessung (B x T x H) | 750 x 1150 x 2500 mm |
| Gewicht ca. | 1250 kg |
Lieferumfang:
- Kühlmitteleinrichtung
- Gewindeschneideinrichtung
- Rechts- und Linkslauf
- LED-Maschinenleuchte
- Reduzierhülse
- Bedienwerkzeug
- Höhenverstellbare Schutzabdeckung
Übersichtlich aufgebauter Bohrkopf mit sämtlichen Schalt- und Bedienelementen.
Sterngriff für manuelle Pinolenzustellung, Kupplungshebel für automatischen Vorschub.
Gewindeschneideinrichtung mit Drehrichtungsumkehr, ideal für die Serienfertigung
Massiver großer Arbeitstisch, präzise oberflächenbearbeitet.
Produktkategorie:
Industry - Max. 1500 h / Jahr Durchschnittliche Benutzung: 8 h / Tag bzw. 90% Einschaltdauer
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
