01-1330XL0 Bernardo Radialbohrmaschine RD 2500 NC Vario
01-1330XL0 Bernardo Radial- und Schnellradialbohrmaschinen Radialbohrmaschine RD 2500 NC Vario *
Beschreibung:Die Radialbohrmaschine RD 2500 NC Vario ist für Bohr-, Senk- und Reibarbeiten von großen Werkstücken (wie z.B. Stahlträger, Flansche….) ideal geeignet. Die Besonderheiten dieses Modells sind die Bedienung über einen großdimensioniertem Touchscreen sowie der Pinolenvorschub mittels Servomotor. Durch die vielseitigen Anwendungsmöglichkeiten ist diese Maschine optimal für mechanische Werkstätten, Reparaturbetriebe, Maschinenbau, …
Features:
Technische Spezifikation:
Lieferumfang:

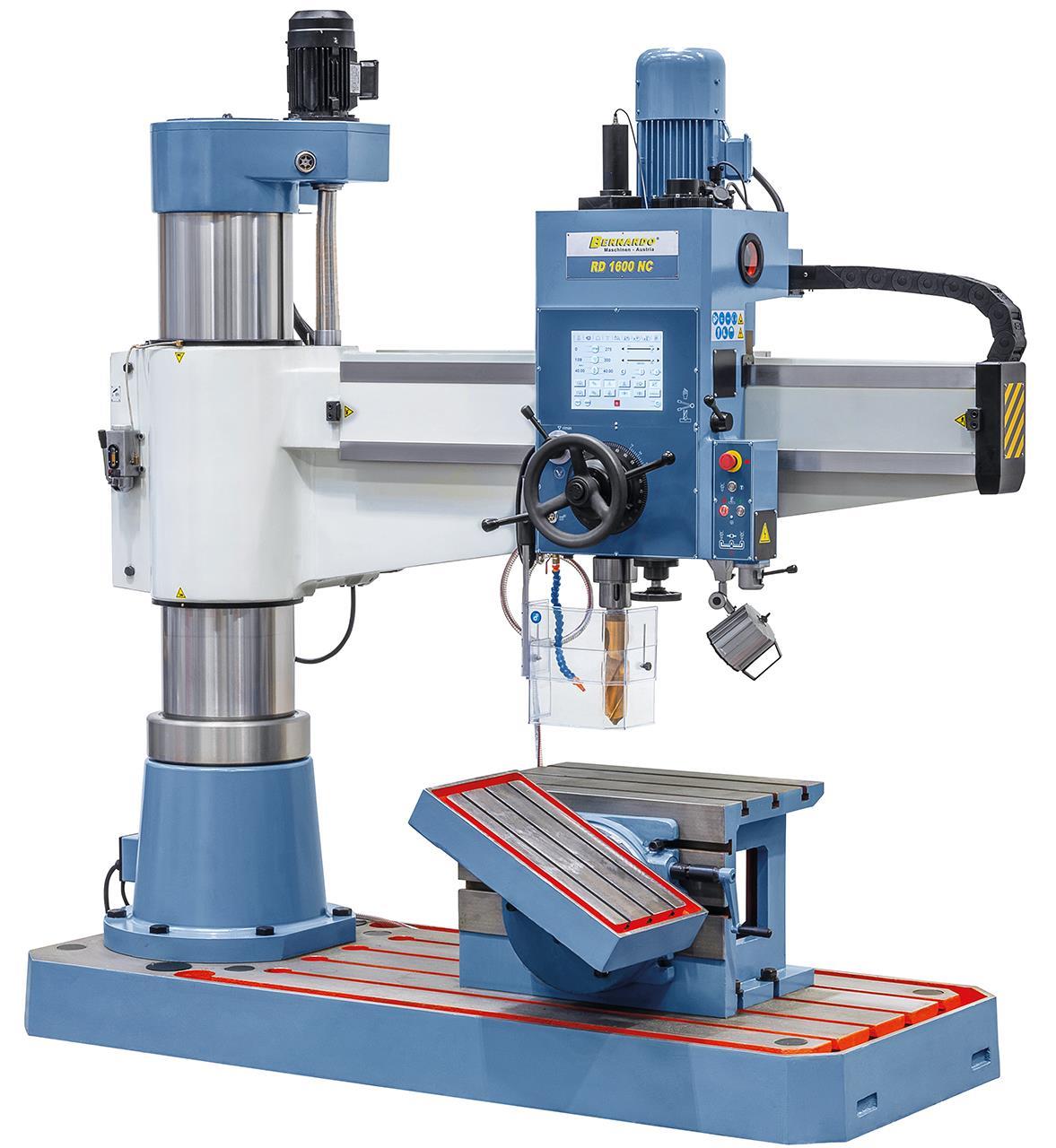

Picture shows optionally available horizontal swivel table. (RD 1600 NC Vario)
Counter weight for spindle and transmission chain on back of drill head.
High-quality, box table with 5 T-slots, as standard accessory
All settings are made directly on the large touchscreen display
Pilot switch on underside of drill head allows for change of spindle rotation/ spindle engage- or disengagement.
Serially with hydraulic motor for clamping the support, the column and of the drill head.
Beschreibung:Die Radialbohrmaschine RD 2500 NC Vario ist für Bohr-, Senk- und Reibarbeiten von großen Werkstücken (wie z.B. Stahlträger, Flansche….) ideal geeignet. Die Besonderheiten dieses Modells sind die Bedienung über einen großdimensioniertem Touchscreen sowie der Pinolenvorschub mittels Servomotor. Durch die vielseitigen Anwendungsmöglichkeiten ist diese Maschine optimal für mechanische Werkstätten, Reparaturbetriebe, Maschinenbau, …
Features:
- Die serienmäßige Steuerung Bohrtronic errechnet nach Eingabe des Werkzeugdurchmessers und des Materials (Guss / Stahl) die ideale Drehzahl bzw. Vorschubgeschwindigkeit beim Bohren und Gewindeschneiden
- Großdimensionierter Touchscreen für sämtliche Einstellarbeiten wie z.B. Drehzahl, Bohren / Gewindeschneiden, Höhenverstellung Ausleger, .....
- Der Pinolenvorschub erfolgt über einen hochwertigen Servomotor
- Einfache Höhenverstellung des Auslegerarms über Hubmotor, die Position der Spindel bleibt unverändert, ideal für Serienarbeiten
- Elektronisch einstellbare Bohrtiefe inkl. Überprüfung des Eingabewerts
- Serienmäßig mit stufenloser Drehzahlregelung, die eingestellte Drehzahl kann direkt am Display abgelesen werden
- Anzeige der Maßeinheiten wahlweise mm oder inch
- Führungsbahnen am Ausleger gehärtet und geschliffen
- Gewichtsausgleich der Pinole durch Gegengewicht
- Ideal zum Bohren, Senken, Reiben und Gewindeschneiden
Technische Spezifikation:
| Bohrleistung max. | 80 mm |
| Gewindeschneiden max. | M60 |
| Ausladung min./max. | 465 - 2550 mm |
| Vertikalbewegung des Auslegers | 790 mm |
| Verfahrweg Bohrkopf (horizontal) | 2095 mm |
| Pinolenhub | 400 mm |
| Spindelaufnahme | MK 6 |
| Spindeldrehzahl | 30 - 192, 205 - 1400 U/min |
| Vorschubbereich | 1 - 300 mm/min |
| Abstand Spindel / Würfeltisch | 290 - 1080 mm |
| Abstand Spindel / Grundplatte | 770 - 1560 mm |
| Aufspannfläche Grundplatte | 2500 x 1250 mm |
| Würfeltisch (L x B x H) | 850 x 580 x 500 mm |
| Motorleistung | 7,5 kW |
| Maschinenabmessung (B x T x H) | 3590 x 1250 x 3560 mm |
| Gewicht ca. | 7800 kg |
Lieferumfang:
- Würfeltisch
- Bohrfutterdorn
- Reduzierhülsen
- LED-Maschinenleuchte
- Erstbefüllung mit Shell Tellus 46
- Kühlmitteleinrichtung
- Touchscreen mit Bohrtronic-Steuerung
- Servomotor für Pinolenvorschub
- Frequenzumrichter
- Hubmotor
- Hydraulikmotor
- Höhenverstellbare Schutzabdeckung
- Bedienwerkzeug
Picture shows optionally available horizontal swivel table. (RD 1600 NC Vario)
Counter weight for spindle and transmission chain on back of drill head.
High-quality, box table with 5 T-slots, as standard accessory
All settings are made directly on the large touchscreen display
Pilot switch on underside of drill head allows for change of spindle rotation/ spindle engage- or disengagement.
Serially with hydraulic motor for clamping the support, the column and of the drill head.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
