01-1328XL Bernardo Radial- und Schnellradialbohrmaschinen RD 1600 Vario
01-1328XL Bernardo Radial- und Schnellradialbohrmaschinen RD 1600 Vario
Beschreibung:
Lieferumfang:
Gegengewicht für die Pinole und Energieführungskette an der Rückseite des Bohrkopfes.

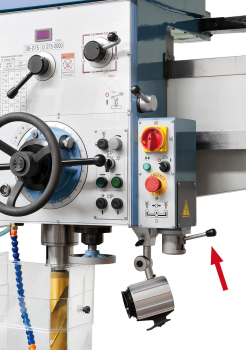

Die Bohrspindel kann auf 3 Arten verfahren werden: Schnellverstellung mittels Handhebel, Feinvorschub mit dem Handrad oder dem automatischen Vorschub
Drehrichtungsänderung bzw. Ein- und Auskuppelnder Spindel erfolgt mittels Pilotschalter an der Unterseite des Bohrkopfes
Die Einstellung der gewünschten Drehzahl bzw. des Vorschubs erfolgt an der Vorderseite des Bohrkopfes.
Produktkategorie:
Professional - Max. 600 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 90% Einschaltdauer
Beschreibung:
Das Topmodell aus unserer Radialbohrmaschinenreihe zeichnet sich durch die stufenlose Drehzahlregelung und die massive Bauweise, bei gleichzeitig einfacher Bedienung, aus. Die spezielle Lagerung der Säule gewährleistet eine kraftschonende Positionierung des Auslegerarms - unerlässlich für längeres Arbeiten.
Features:
- Serienmäßig mit stufenloser Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
- Die Bohrspindel mit hoher Rundlaufgenauigkeit verfügt über eine automatische Spindelbremse
- Auslegerarm, Bohrkopf und Säule mit unabhängiger hydraulischer Klemmung
- Großdimensionierte Grundplatte, ideal zum Bearbeiten von großen Werkstücken
- Dickwandige, geschliffene Säule für erhöhte Gleiteigenschaft des Auslegers
- Einfache Höhenverstellung des Auslegerarms über Hubmotor, die Position der Spindel bleibt unverändert, ideal für Serienarbeiten
- Mittels Drucktaster können Bohrkopf und Säule wahlweise gleichzeitig bzw. separat geklemmt oder gelöst werden
- Führungsbahnen am Ausleger gehärtet und geschliffen
- Gewichtsausgleich der Pinole durch Gegengewicht
- Ideal zum Bohren, Senken, Reiben und Gewindeschneiden
| Bohrleistung max. | 60 mm |
| Gewindeschneiden max. | M46 |
| Ausladung min./max. | 350 - 1600 mm |
| Vertikalbewegung des Auslegers | 585 mm |
| Verfahrweg Bohrkopf (horizontal) | 1250 mm |
| Pinolenhub | 325 mm |
| Spindelaufnahme | MK 5 |
| Spindeldrehzahl | 38 - 275, 275 - 2000 U/min |
| Vorschubbereich | (8) 0,06 - 1,00 mm/U |
| Abstand Spindel - Würfeltisch | 165 - 750 mm |
| Abstand Spindel - Grundplatte | 665 - 1250 mm |
| Aufspannfläche Grundplatte | 1740 x 980 mm |
| Würfeltisch (L x B x H) | 750 x 500 x 500 mm |
| Motorleistung | 4,0 kW |
| Maschinenabmessung (B x T x H) | 2600 x 1100 x 2770 mm |
| Gewicht ca. | 3800 kg |
- Würfeltisch
- Bohrfutterdorn MK 5 / B 16
- Reduzierhülsen MK 5/4, MK 4/3, MK3/2
- LED-Maschinenleuchte
- Erstbefüllung mit Shell Tellus 46
- Kühlmitteleinrichtung
- Frequenzumrichter
- Digitale Drehzahlanzeige
- Hubmotor
- Hydraulikmotor
- Höhenverstellbare Schutzabdeckung
- Bedienwerkzeug
Gegengewicht für die Pinole und Energieführungskette an der Rückseite des Bohrkopfes.
Die Bohrspindel kann auf 3 Arten verfahren werden: Schnellverstellung mittels Handhebel, Feinvorschub mit dem Handrad oder dem automatischen Vorschub
Drehrichtungsänderung bzw. Ein- und Auskuppelnder Spindel erfolgt mittels Pilotschalter an der Unterseite des Bohrkopfes
Die Einstellung der gewünschten Drehzahl bzw. des Vorschubs erfolgt an der Vorderseite des Bohrkopfes.
Produktkategorie:
Professional - Max. 600 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 90% Einschaltdauer
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
