01-1324XL Bernardo Radial- und Schnellradialbohrmaschinen RD 820 x 32
01-1324XL Bernardo Radial- und Schnellradialbohrmaschinen RD 820 x 32

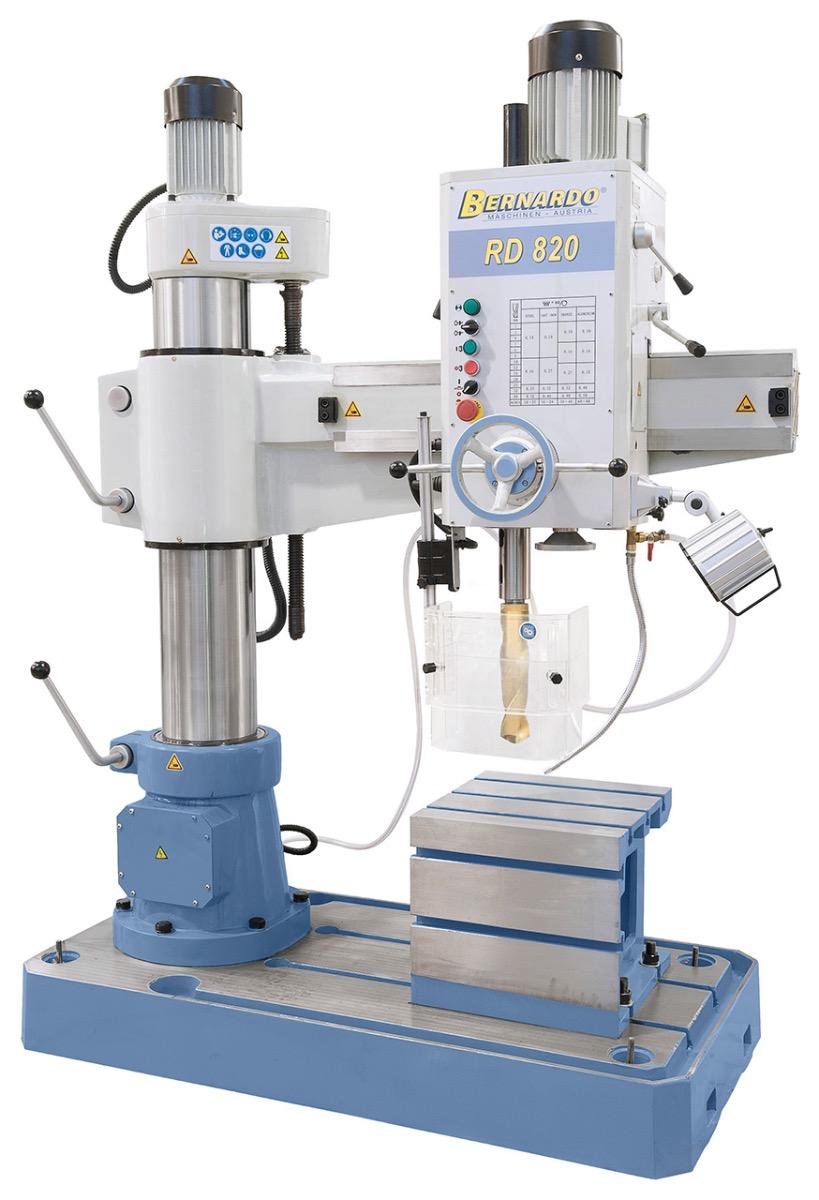

Beschreibung:Die Radialbohrmaschine RD 820 x 32 ist eine übersichtlich aufgebaute Maschine mit hoher Leistung und einfacher Bedienung, mit der selbst schwierigste Bearbeitungsaufgaben wie Bohren, Senken, Reiben und Gewindeschneiden durchgeführt werden können.
Features:
Technische Spezifikation:
Lieferumfang:

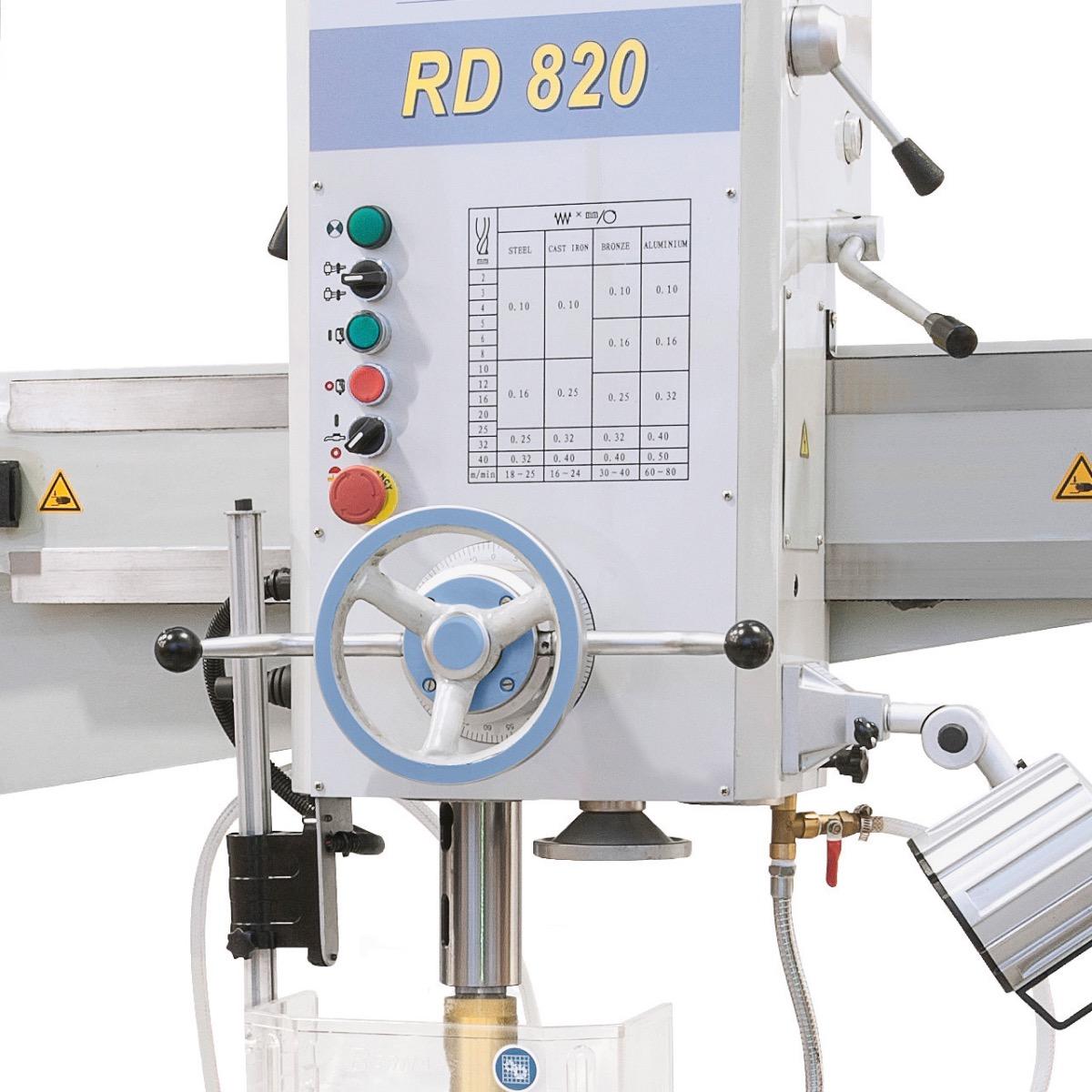

Alle Schalt- und Kontrollelemente sind übersichtlich am Spindelstock angebracht

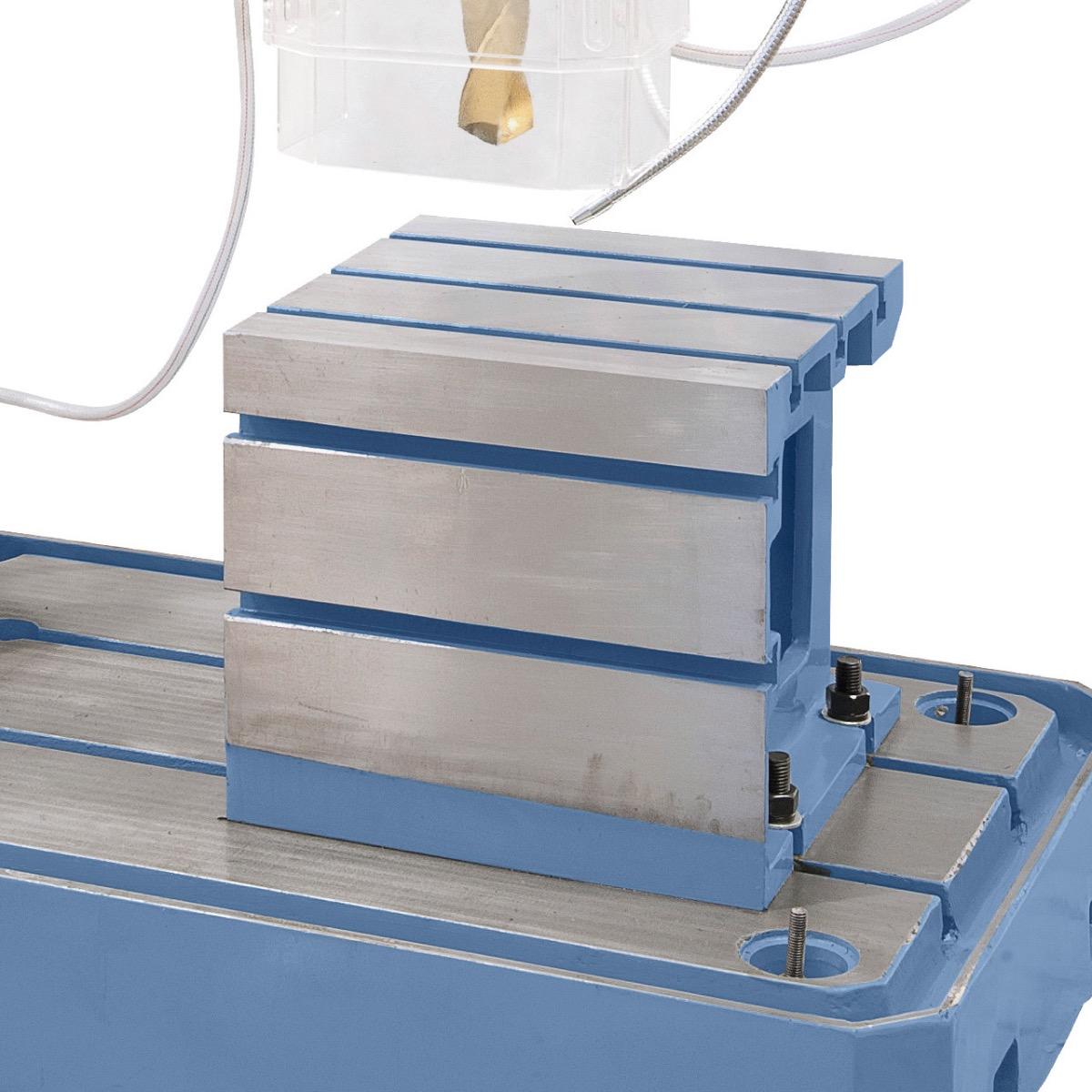

Präzisionsgeschliffene Würfeltisch mit 5 T-Nuten, serienmäßig im Lieferumfang enthalten
Beschreibung:Die Radialbohrmaschine RD 820 x 32 ist eine übersichtlich aufgebaute Maschine mit hoher Leistung und einfacher Bedienung, mit der selbst schwierigste Bearbeitungsaufgaben wie Bohren, Senken, Reiben und Gewindeschneiden durchgeführt werden können.
Features:
- Gute Gleitfähigkeit des Auslegers durch geschliffene Oberfläche der Außensäule
- Mechanische Arretierung der Schwenkbewegung des Auslegers und der Spindelstockverschiebung
- Leichte Einstellbarkeit auf das festliegende Werkstück
- Einfache, zentrale Bedienung an der Vorderseite der Maschine
- Elektrische Höhenverstellung des Schwenkarmes
- Optimale Schnittgeschwindigkeit durch großen Drehzahlbereich
- Gewindeschneiden über Spindelumkehr
- Ruhiger Lauf durch stabile Bauweise
Technische Spezifikation:
| Bohrleistung max. | 32 mm |
| Gewindeschneiden max. | M 24 |
| Ausladung min./max. | 310 - 820 mm |
| Vertikalbewegung des Auslegers | 500 mm |
| Verfahrweg Bohrkopf (horizontal) | 510 mm |
| Pinolenhub | 250 mm |
| Spindeldrehzahl | (6) 75 - 1220 U/min |
| Spindelaufnahme | MK 4 |
| Vorschubbereich | 0,1 / 0,16 / 0,25 mm/U |
| Abstand Spindel - Würfeltisch | 16 - 515 mm |
| Abstand Spindel - Grundplatte | 370 - 870 mm |
| Würfeltisch (L x B x H) | 400 x 400 x 350 mm |
| Aufspannfläche Grundplatte | 825 x 690 mm |
| Säulendurchmesser | 200 mm |
| Hubmotor | 0,75 kW |
| Motorleistung | 1,5 kW |
| Maschinenabmessung (B x T x H) | 1470 x 750 x 2100 mm |
| Gewicht ca. | 1200 kg |
Lieferumfang:
- Würfeltisch
- Kühlmitteleinrichtung
- LED-Maschinenleuchte
- Hubmotor
- Höhenverstellbare Schutzabdeckung
- Bedienungsschlüssel
Alle Schalt- und Kontrollelemente sind übersichtlich am Spindelstock angebracht
Präzisionsgeschliffene Würfeltisch mit 5 T-Nuten, serienmäßig im Lieferumfang enthalten
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
