02-1212BXL Bernardo Universalfräsmaschinen UWF 80 E Vario
02-1212BXL Bernardo Universalfräsmaschinen UWF 80 E Vario
Beschreibung:Die Universal-Fräsmaschine UWF 80 E Vario ist serienmäßig mit einer variablen Drehzahlregelung der Vertikalspindel für ein optimales Einstellen der Schnittgeschwindigkeit ausgestattet. Durch die große Bedienerfreundlichkeit eignet sich dieses Modell besonders professionelle Anwender, in Reparaturwerkstätten und im Ausbildungsbereich.
Features:
Technische Spezifikation:
Lieferumfang:

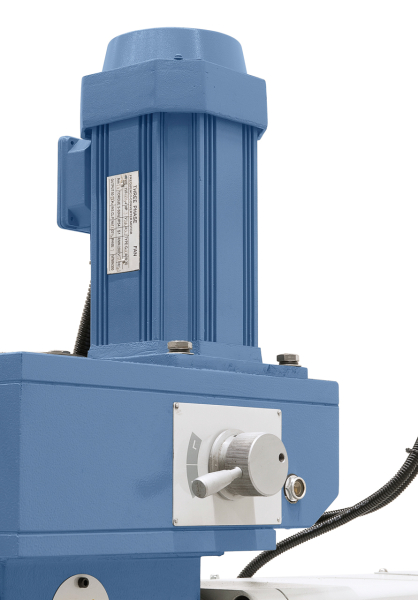

Mit dem schrägstellbaren Getriebekopf können Bohr- und Fräsarbeiten in horizontaler, vertikaler und schräger Ebene durchgeführt werden.
Frästisch von -45° bis +45° schwenkbar.
Serienmäßig mit automatischem Frästischvorschub in y-Achse.
Einfache Vorwahl der Getriebestufe mittels Vorgelege, Einstellen der Drehzahl mittels Potentiometer.
Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad.
Übersichtlich aufgebautes Hängepaneel. Die digitale Positionsanzeige ist serienmäßig im Lieferumfang enthalten.
Beschreibung:Die Universal-Fräsmaschine UWF 80 E Vario ist serienmäßig mit einer variablen Drehzahlregelung der Vertikalspindel für ein optimales Einstellen der Schnittgeschwindigkeit ausgestattet. Durch die große Bedienerfreundlichkeit eignet sich dieses Modell besonders professionelle Anwender, in Reparaturwerkstätten und im Ausbildungsbereich.
Features:
- Variable Drehzahleinstellung (Vertikalspindel) durch Delta-Frequenzumrichter mit optimalem Drehmomentverlauf
- Schnelle Tischverstellung in x- und y-Achse durch automatischen Tischvorschub mit Eilgang
- Vielseitige Anwendungsmöglichkeiten wie z.B.: Schlitzfräsen, Planfräsen, Ausspindeln
- Erweiterter Einsatzbereich durch den schwenkbaren Frästisch von -45° bis +45°
- Erhöhte Produktivität durch serienmäßige Positionsanzeige in allen 3 Achsen
- Hohe Rundlaufgenauigkeit (? 0,015 mm) der Pinole durch Präzisionslager
- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen, usw.
- Laufruhiger und leistungsstarker Antriebsmotor mit Frequenzumrichter
- Großdimensionierter (1000 x 240 mm) Kreuztisch mit T-Nuten
Technische Spezifikation:
| Tischgröße | 1000 x 240 mm |
| Spindelaufnahme | ISO 40 |
| Spindeldrehzahl vertikal, stufenlos | 75 - 600 / 250 - 2000 U/min |
| Spindeldrehzahl horizontal | (9) 60 - 1350 U/min |
| Pinolenhub | 125 mm |
| Verfahrweg längs (x) | 590 mm |
| Verfahrweg quer (y) | 175 mm |
| Verfahrweg vertikal (z) | 320 mm |
| Abstand Spindel / Tisch | 55 - 375 mm |
| Ausladung | 225 - 650 mm |
| Tisch schwenkbar | -45° bis +45° |
| Spindelkopf Schwenkbereich | -90° bis +90° |
| Vorschubbereich, längs | (8) 32 - 700 mm/min |
| T-Nutengröße | 14 mm |
| Motorleistung vertikal | 2,2 kW |
| Motorleistung horizontal | 1,5 kW |
| Maschinenabmessung (B x T x H) | 1600 x 1500 x 2100 mm |
| Gewicht ca. | 1010 kg |
Lieferumfang:
- 3-Achs-Positionsanzeige ES-12 H mit LCD-Display
- Anzugsspindel M 16
- LED-Maschinenleuchte
- Kühlmitteleinrichtung
- Frequenzumrichter
- Automatischer Frästischvorschub für x-Achse
- Automatischer Frästischvorschub für y-Achse
- Adapter ISO 40 / MK 3
- Adapter ISO 40 / B 18
- Reduzierhülse MK 3/2
- Langer Fräsdorn ISO 40 / 27 mm
- Verstellbare Schutzeinrichtung
- Schutzabdeckung zum Horizontalfräsen
- Horizontalgegenlager
Mit dem schrägstellbaren Getriebekopf können Bohr- und Fräsarbeiten in horizontaler, vertikaler und schräger Ebene durchgeführt werden.
Frästisch von -45° bis +45° schwenkbar.
Serienmäßig mit automatischem Frästischvorschub in y-Achse.
Einfache Vorwahl der Getriebestufe mittels Vorgelege, Einstellen der Drehzahl mittels Potentiometer.
Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad.
Übersichtlich aufgebautes Hängepaneel. Die digitale Positionsanzeige ist serienmäßig im Lieferumfang enthalten.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
