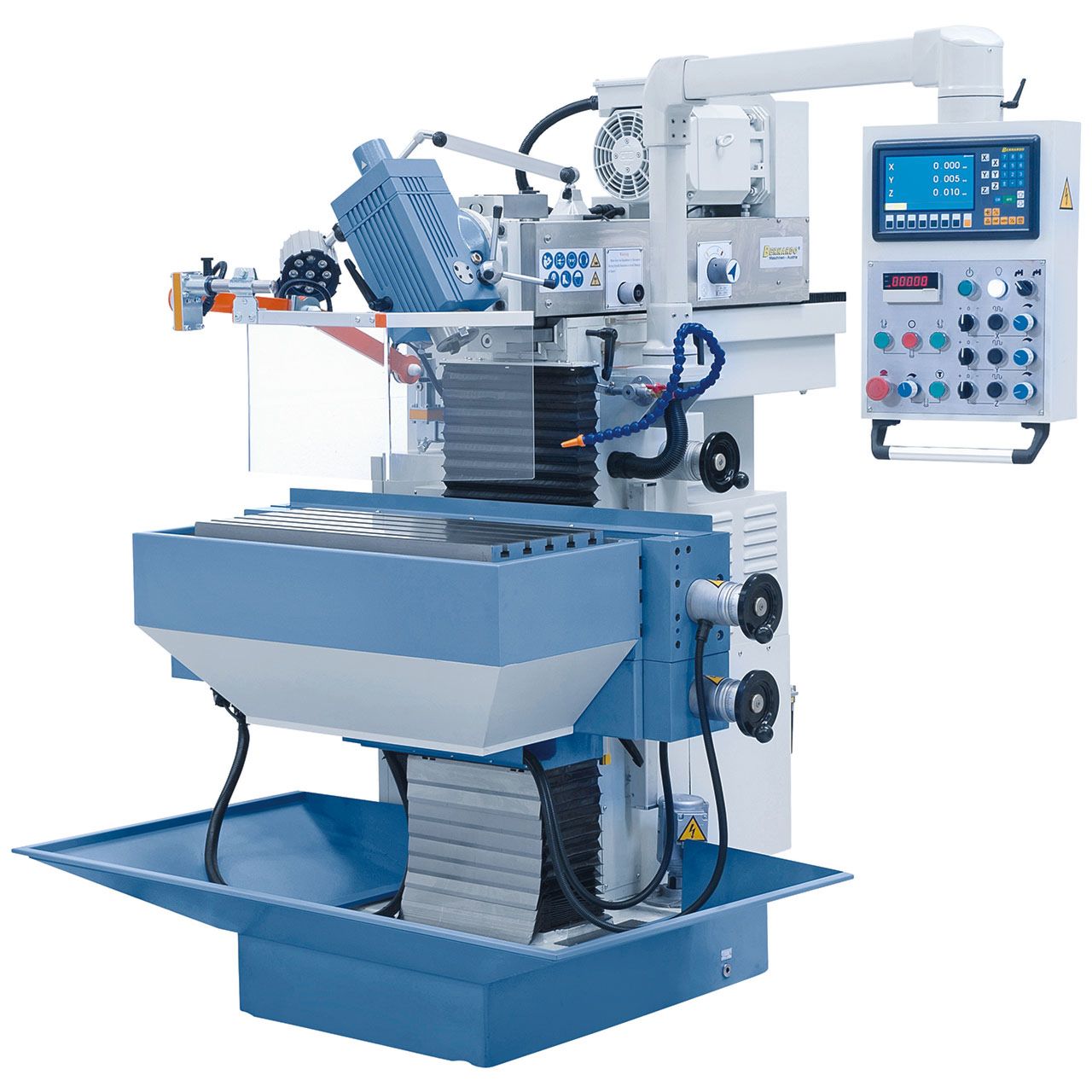

Beschreibung:

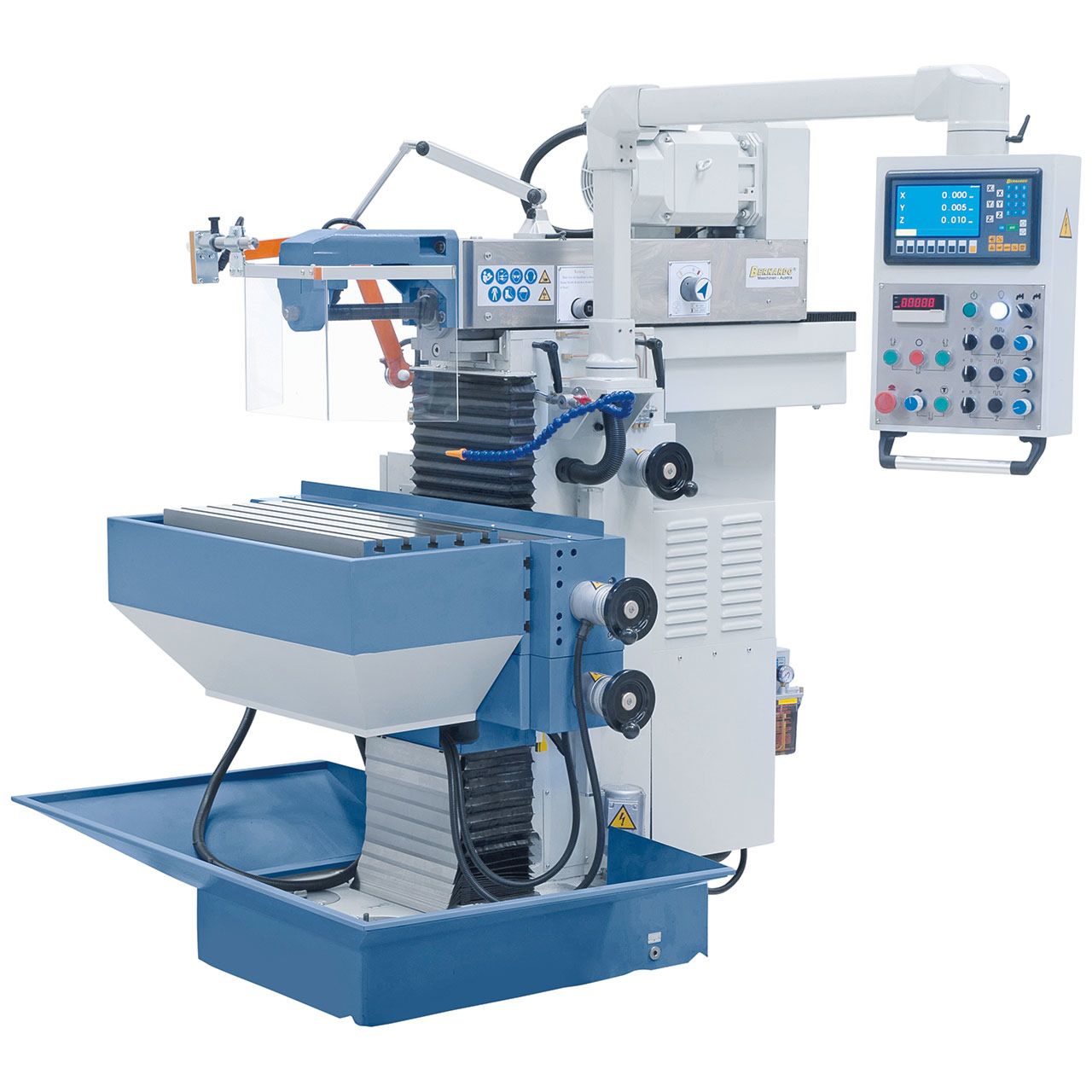

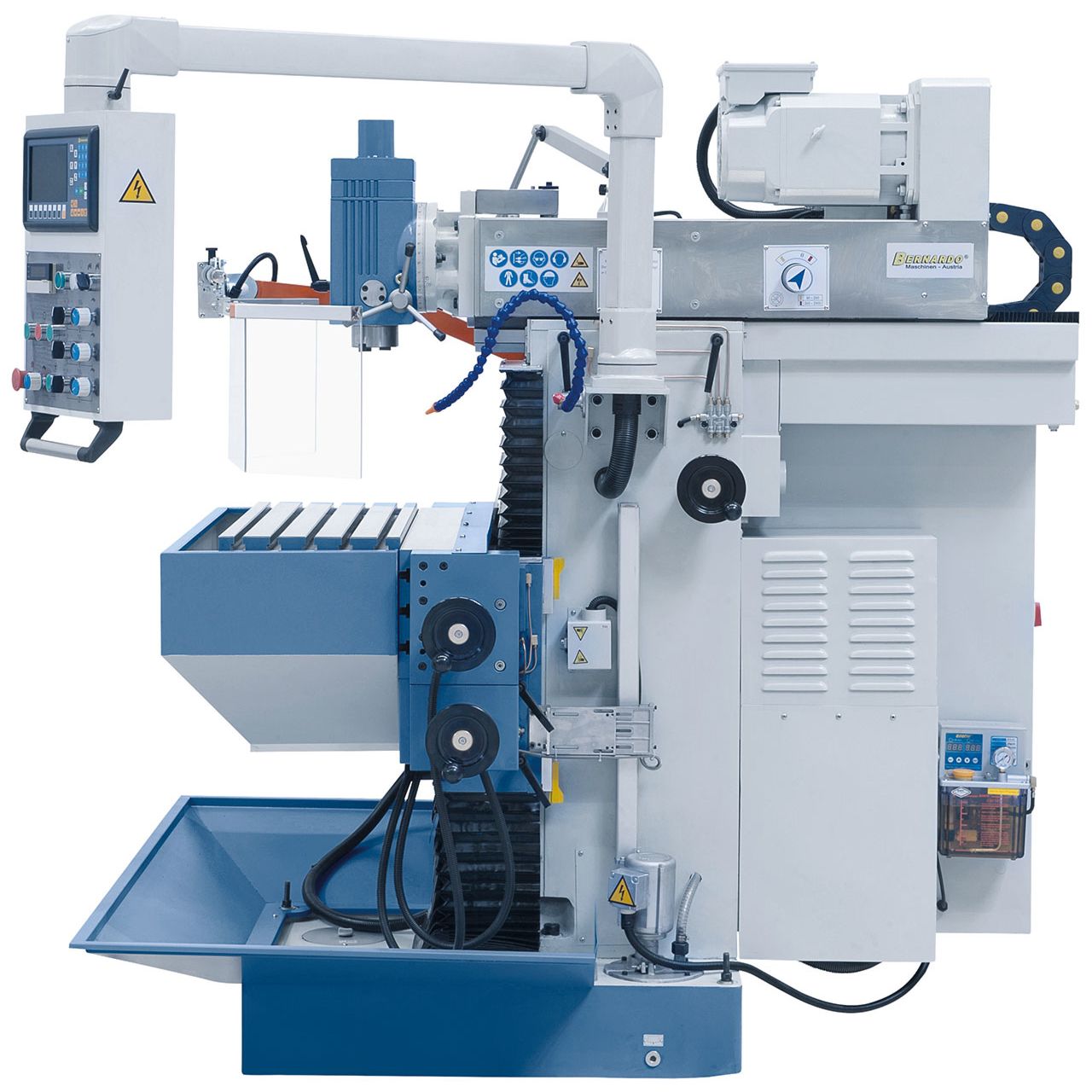

Die Werkzeugfräsmaschine WFM 750 Servo ist für die Bearbeitung von Werkstückgewichten bis 200 kg ausgelegt. Durch die stabile und schwere Graugusskonstruktion und der hohen Steifigkeit der Maschinenbaugruppen erfüllt dieses Modell die besten Voraussetzungen für genaues Arbeiten. Hauptmerkmale dieser Maschine ist der Servoantrieb mit elektronischen Handrädern in allen Achsen sowie die stufenlose Drehzahlregelung.

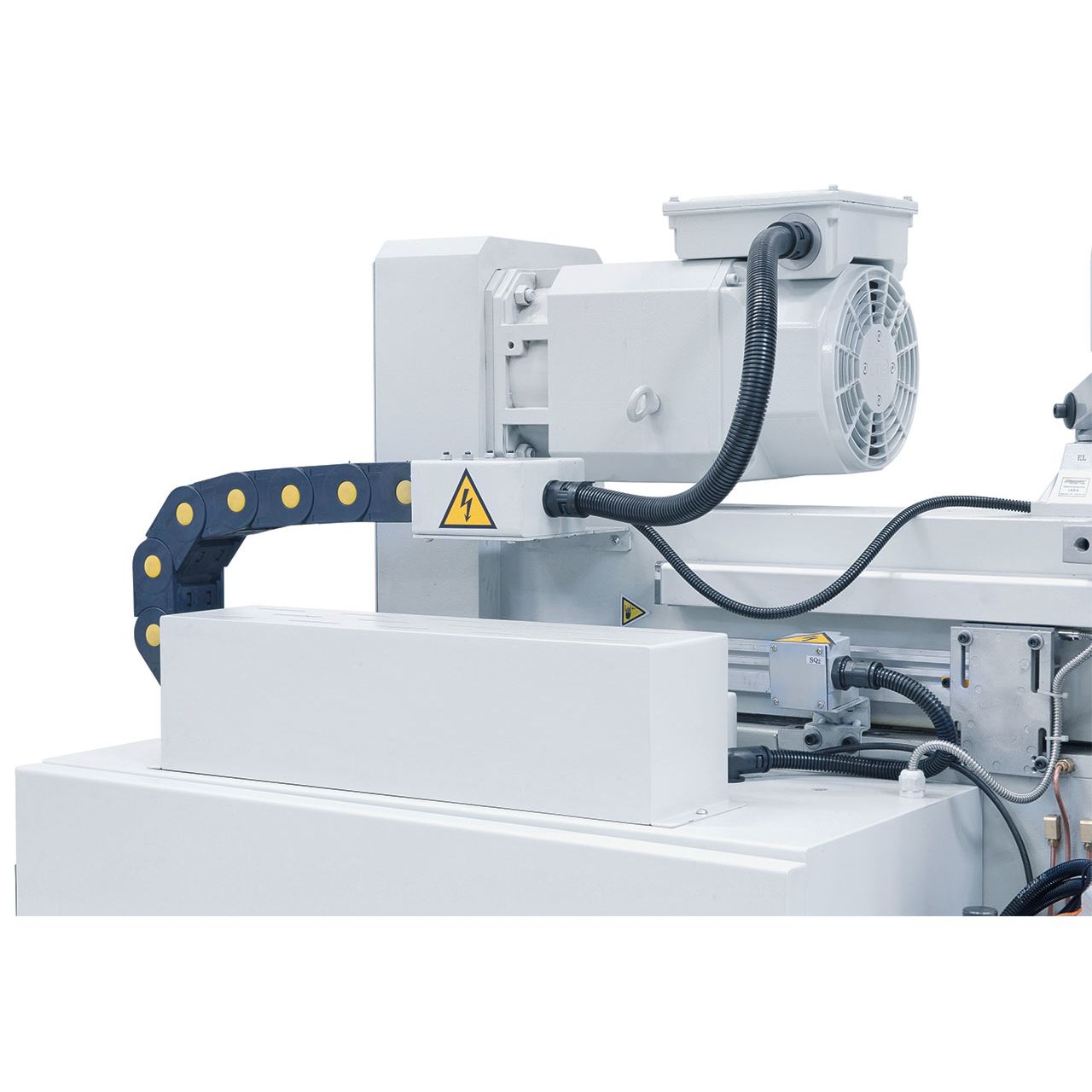

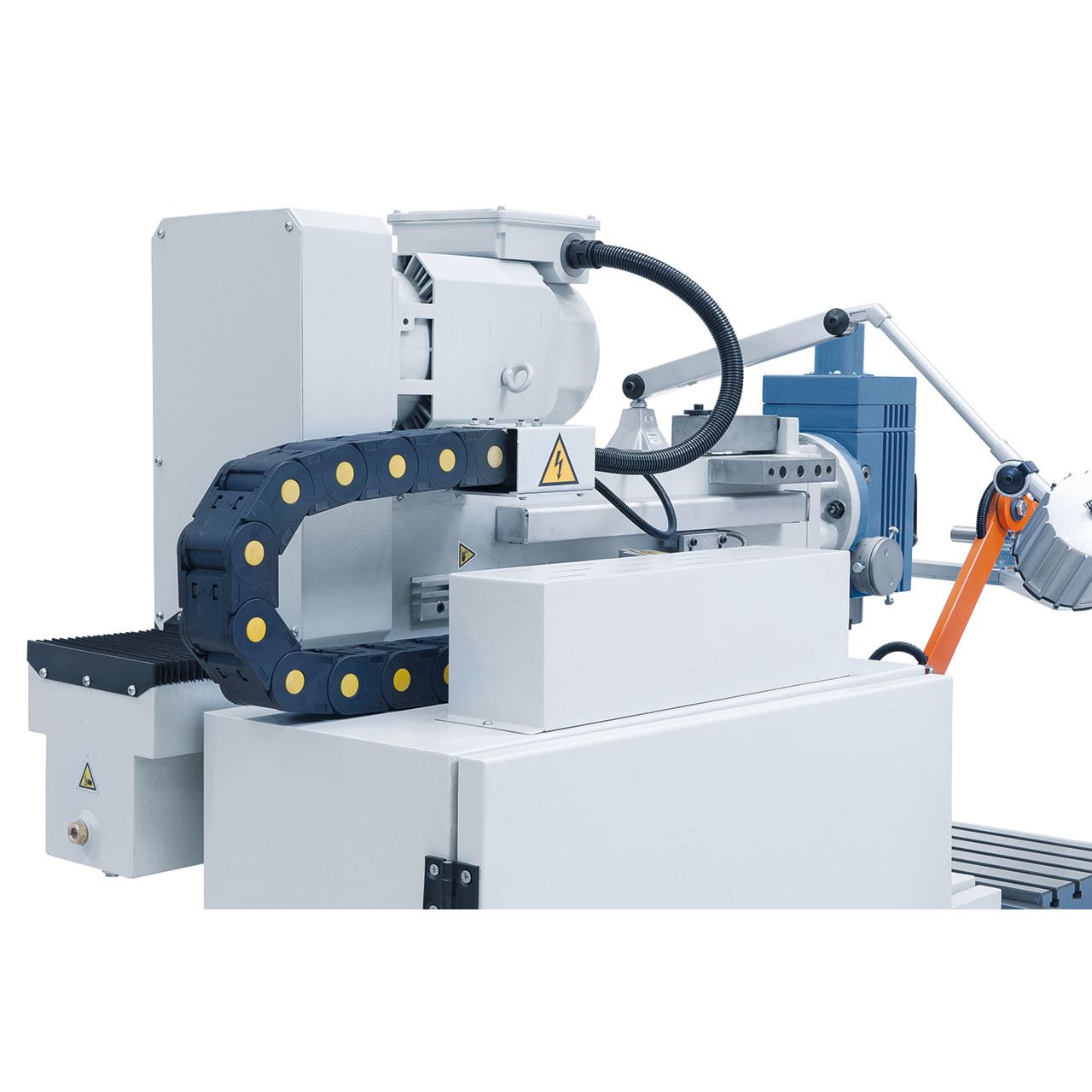

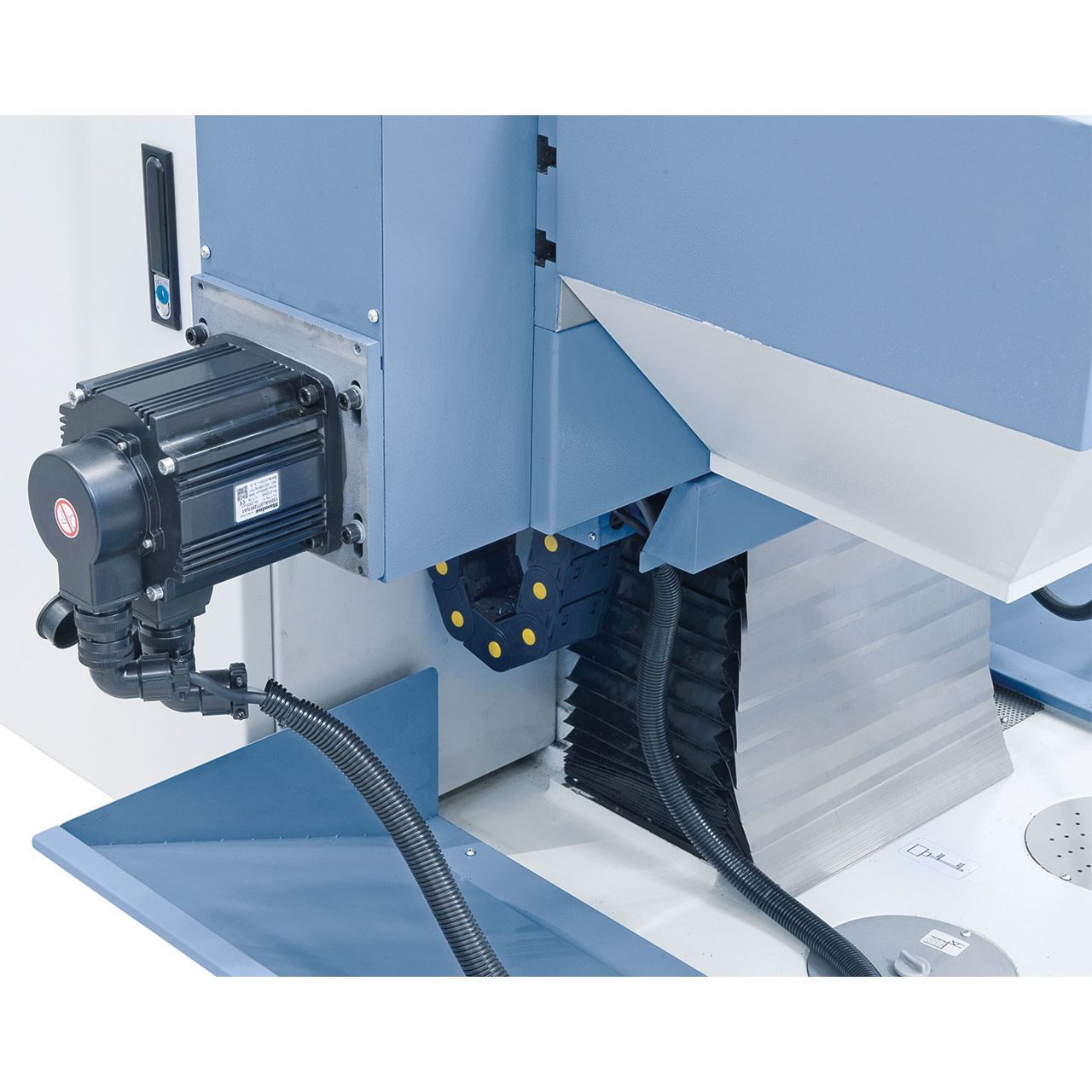

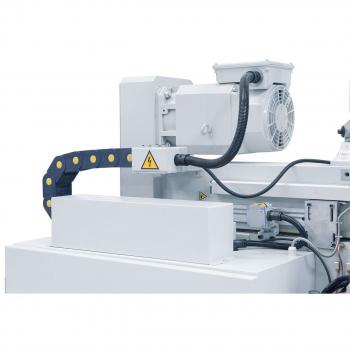

Features:- Stufenlos regelbarer Vorschub und Eilgang in allen Achsen, angetrieben über Servomotore
- Spielfrei vorgespannte Kugelumlaufspindeln in allen drei Achsen
- Wirtschaftliche Bearbeitung verschiedenster Werkstoffe durch die optimale Abstimmung der frei wählbaren Spindeldrehzahlen und Vorschübe
- Variable Drehzahleinstellung durch Frequenzumrichter mit optimalem Drehmomentverlauf und annähernd konstante Drehzahl unter Last
- Serienmäßig mit 3 elektronischen Handrädern zum manuellen Verfahren in allen Achsen
- Maschinenständer in schwerer Gussausführung für vibrationsfreies Arbeiten
- Ausgestattet mit elektrischer Zentralschmierung für die Führungsbahnen
- Zum Horizontalfräsen wird der Vertikalfräskopf weggeschwenkt
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
| Tischgröße | 755 x 320 mm |
| Vertikale Aufspannfläche | 890 x 225 mm |
| Verfahrweg Längs (x) | 405 mm |
| Verfahrweg Quer (y) | 315 mm |
| Verfahrweg Vertikal (z) | 405 mm |
| Tischbelastung | 200 kg |
| Vertikalfräskopf |
|
| Spindeldrehzahl, stufenlos | 40 - 260 / 260 - 2000 U/min |
| Spindelaufnahme | ISO 40 |
| Pinolenhub | 65 mm |
| Ausladung max. | 460 mm |
| Abstand Spindel / Tisch | 45 - 445 mm |
| Spindelkopf Schwenkbereich | -90° bis +90° |
| Horizontalfräskopf |
|
| Spindeldrehzahl, stufenlos | 40 - 260 / 260 - 2000 U/min |
| Spindelaufnahme | ISO 40 |
|
Abstand Horizontalspindel / Tisch
| 120 - 530 mm
|
| Vorschubgeschwindigkeit |
|
| x-Achse / y-Achse / z-Achse | 10 - 1000 mm/min |
| Eilgang (x / y / z) | 1200 mm/min |

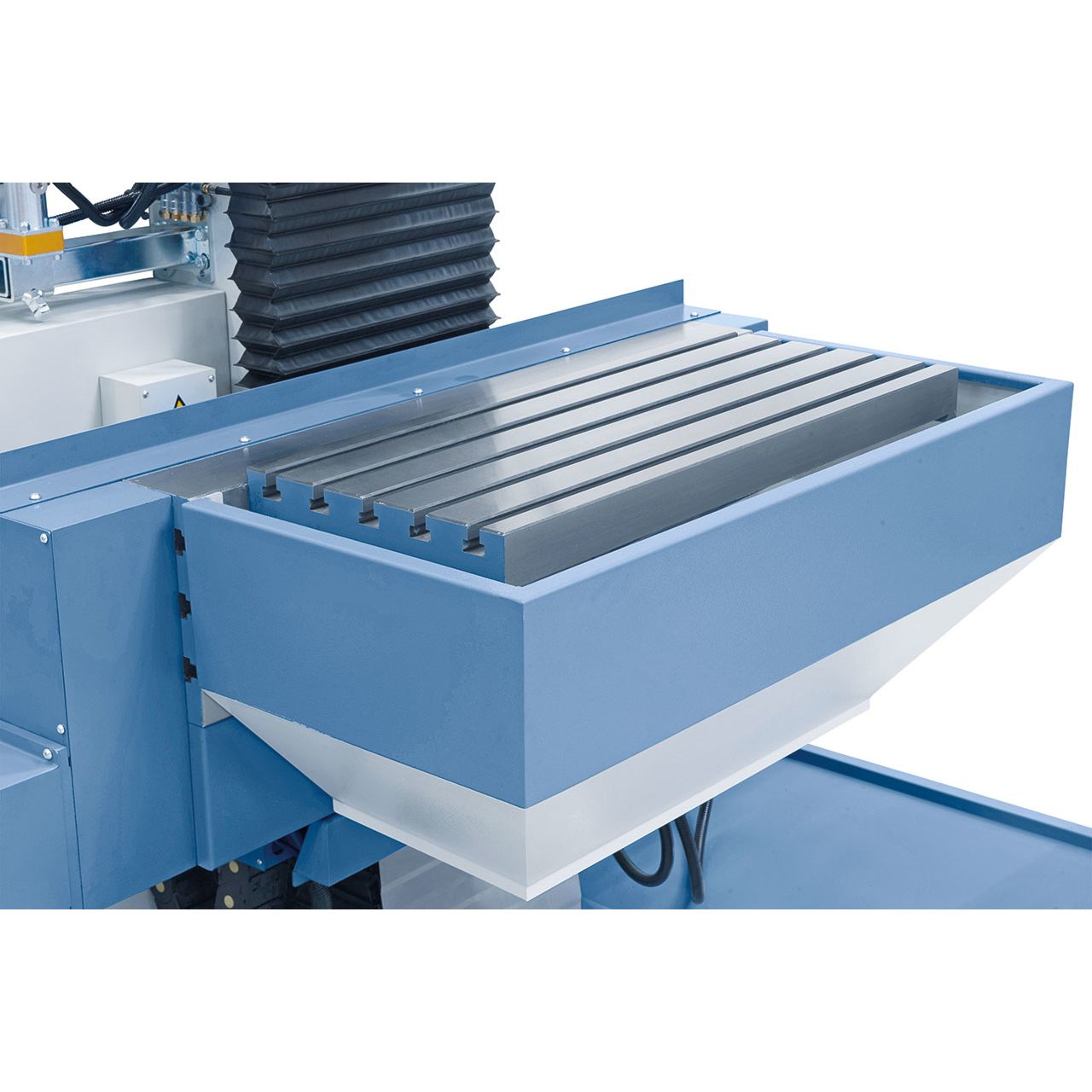

| T-Nuten (Anzahl / Breite / Abstand) | 5 / 14 mm / 63 mm |
| T-Nuten Vertikaltisch (Anzahl / Breite / Abstand) | 3 / 14 mm / 63 mm |
| Vorschubmotor | 1,5 KW |
| Hauptmotor | 3,7 kW |
| Maschinenabmessung (B x T x H) | 1560 x 1780 x 1930 mm |
| Gewicht ca. | 1452 kg |
- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- LED-Maschinenleuchte
- Kühlmitteleinrichtung
- Elektronische Handräder

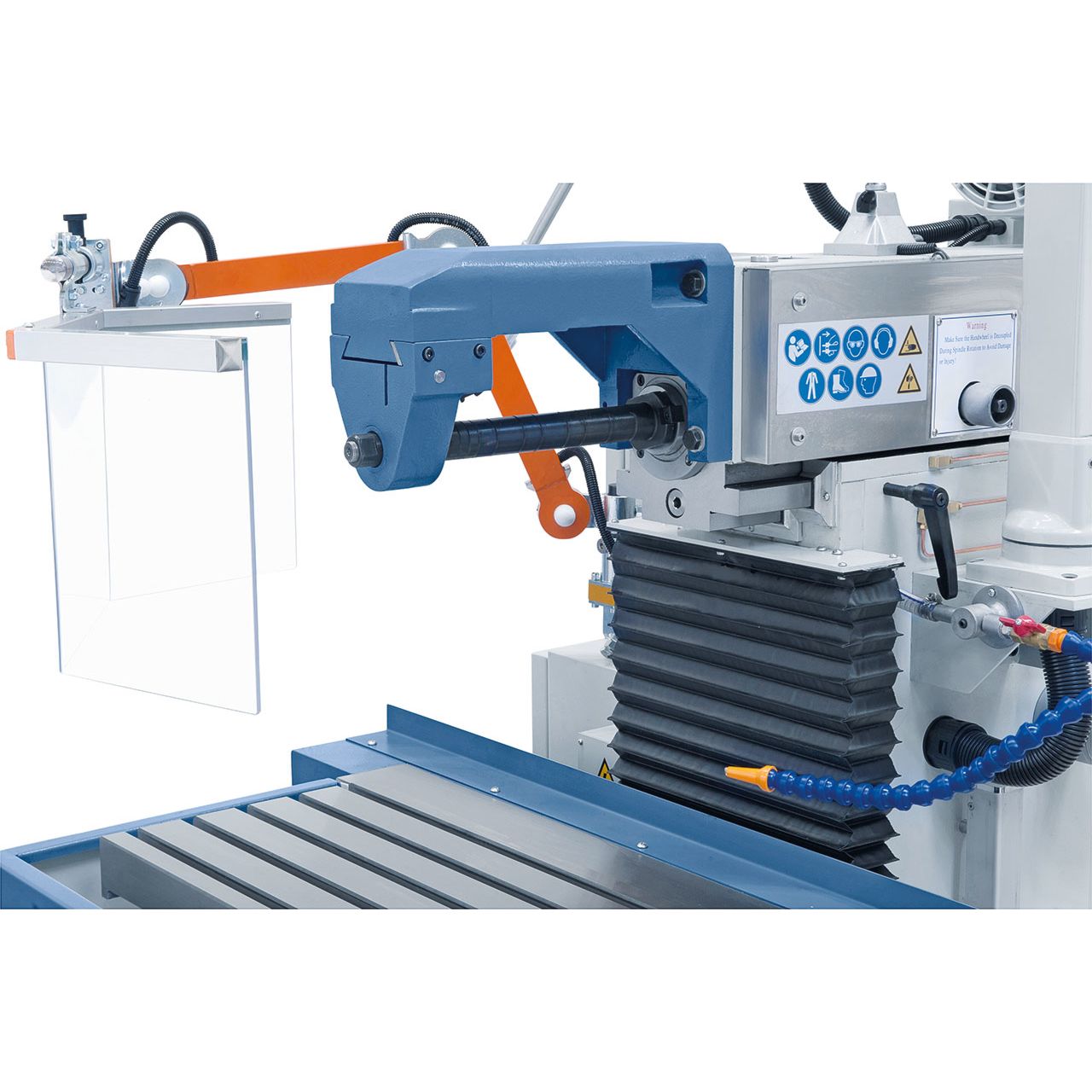

- Horizontal-Gegenlager
- Kugelumlaufspindeln in allen 3 Achsen
- Anzugsspindel M 16

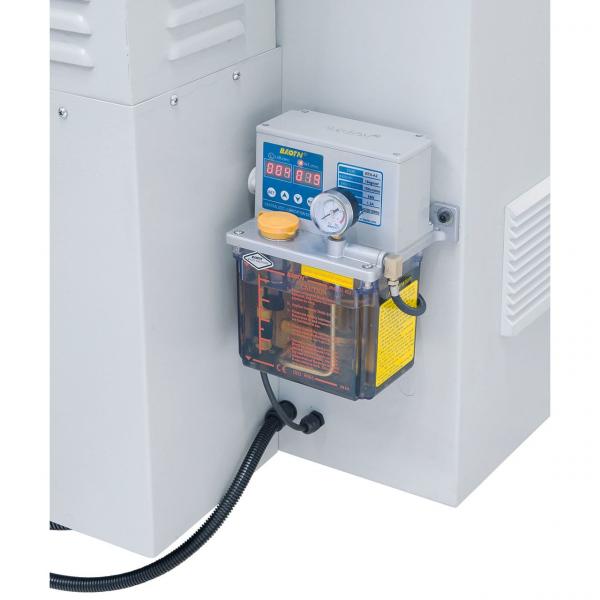

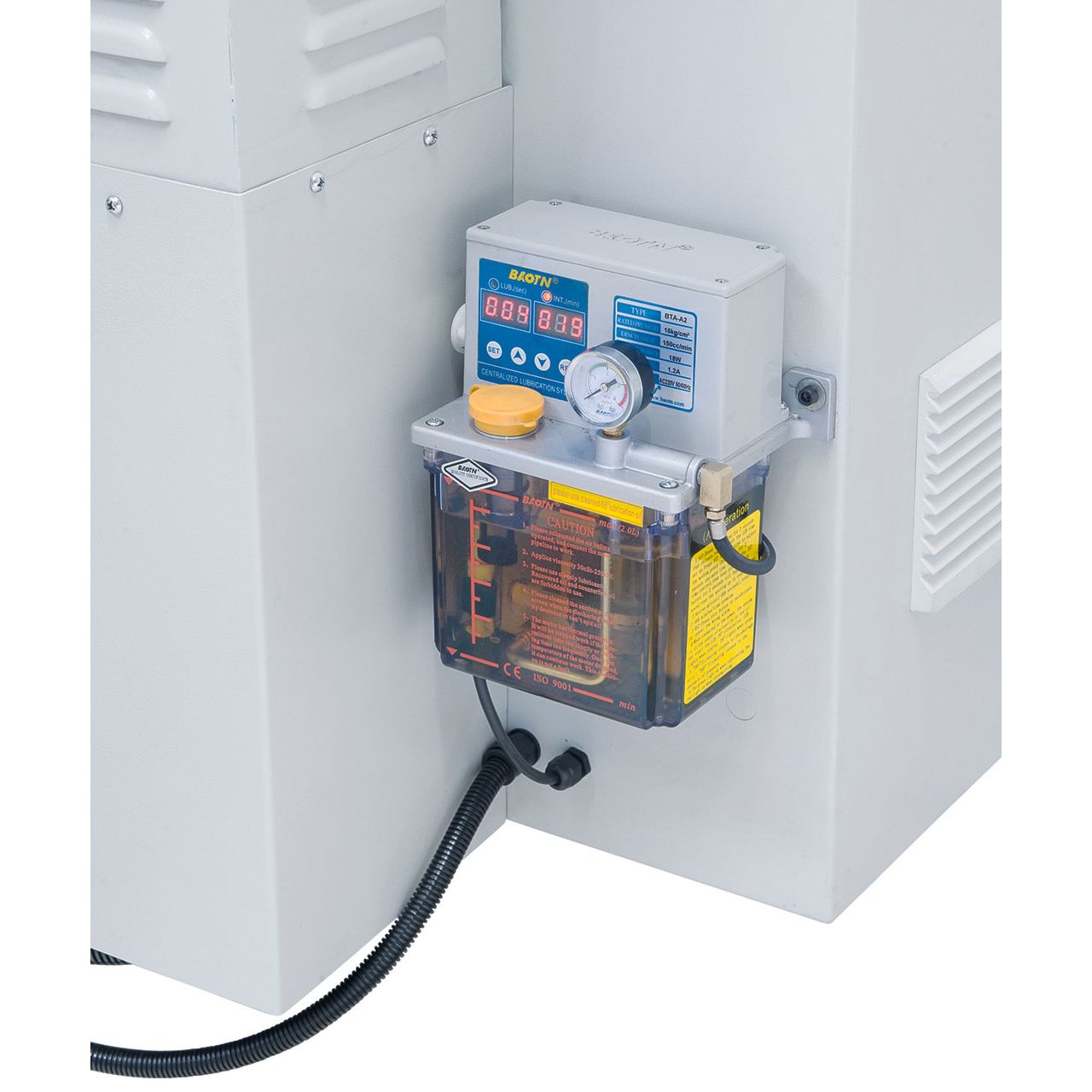

- Elektrische Zentralschmierung
- Lamellen-Schutzabdeckung
- Langer Fräsdorn ISO 40/16 mm, ISO 40/22 mm, ISO 40/27 mm, ISO 40/32 mm
- Adapter ISO 40 / MK 3 , ISO 40 / MK 2, ISO 40 / MK 1
- Maschinenschuhe
- Universelle Schutzeinrichtung
- Bedienwerkzeug

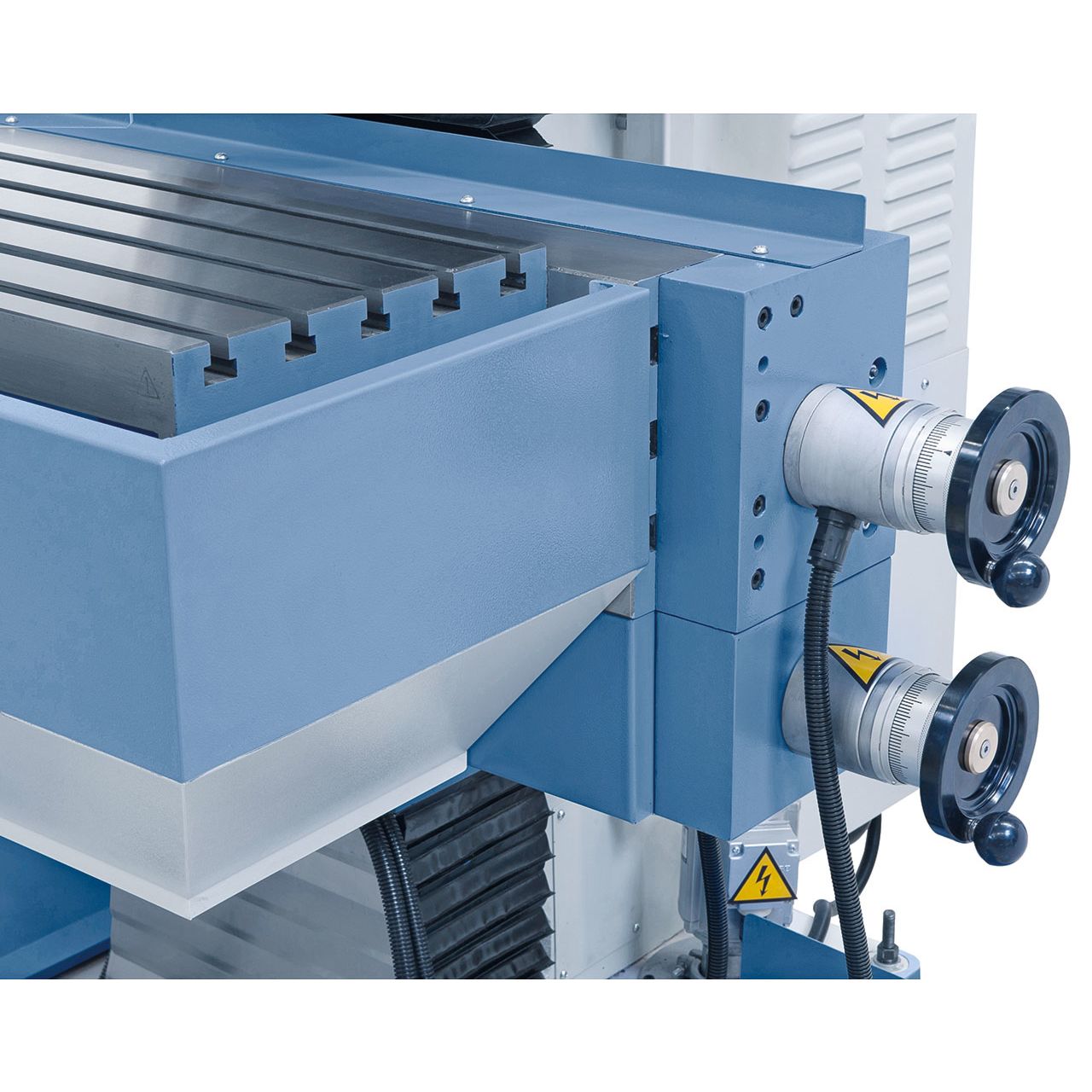

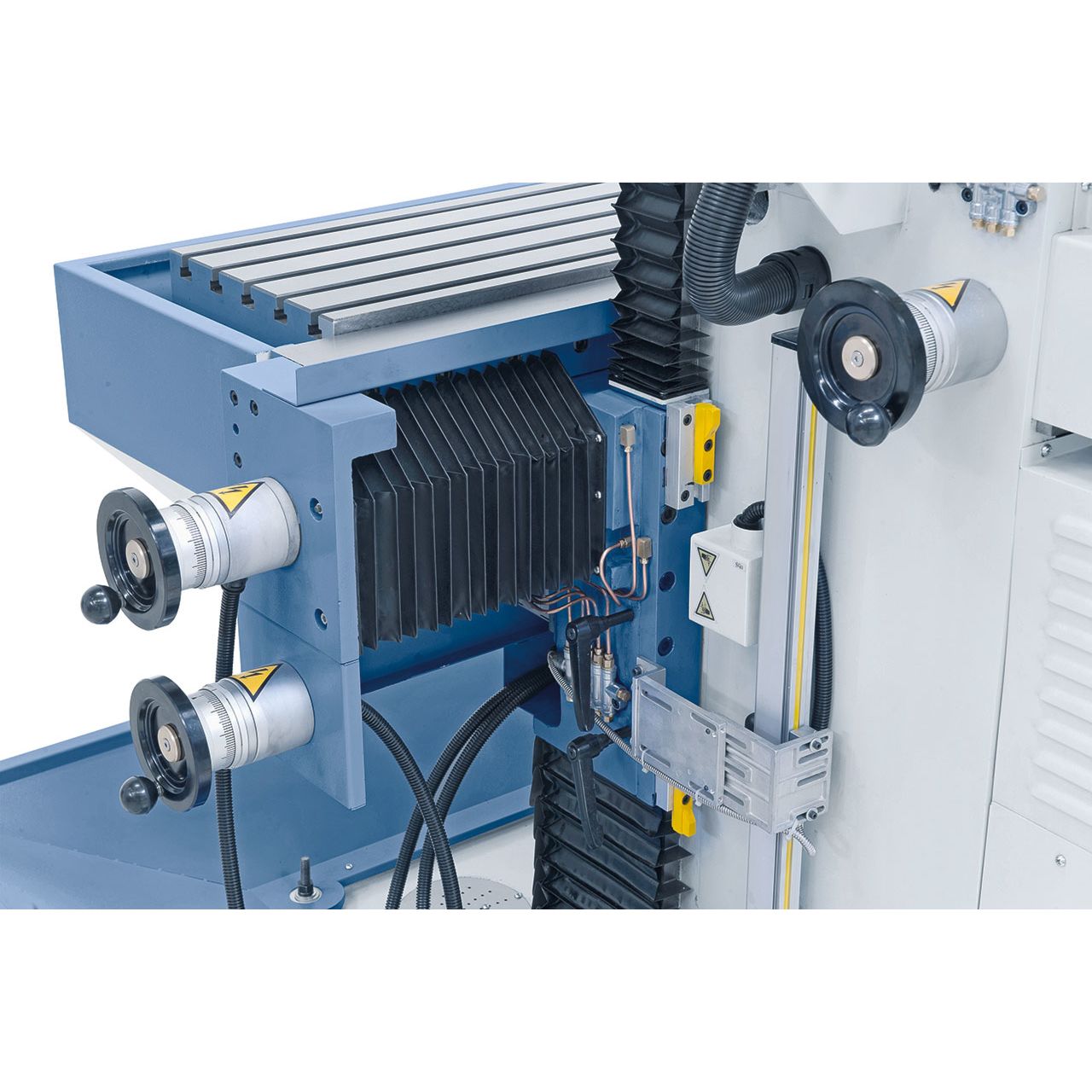

Serienmäßig mit elektronischen Handrädern für ein manuelles Verfahren in x-, y- und z-Achse.
Serienmäßig mit elektronischen Handrädern für ein manuelles Verfahren in x-, y- und z-Achse.

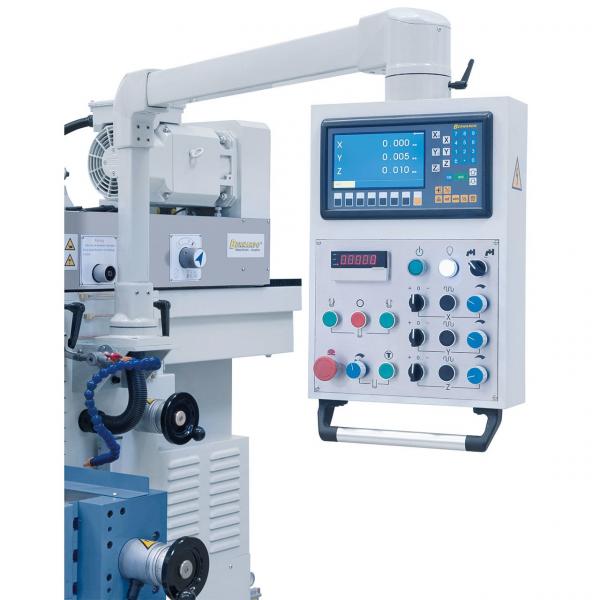

Schnelles und einfaches Einstellen der gewünschten Vorschubgeschwindigkeit direkt am Bedienpaneel.

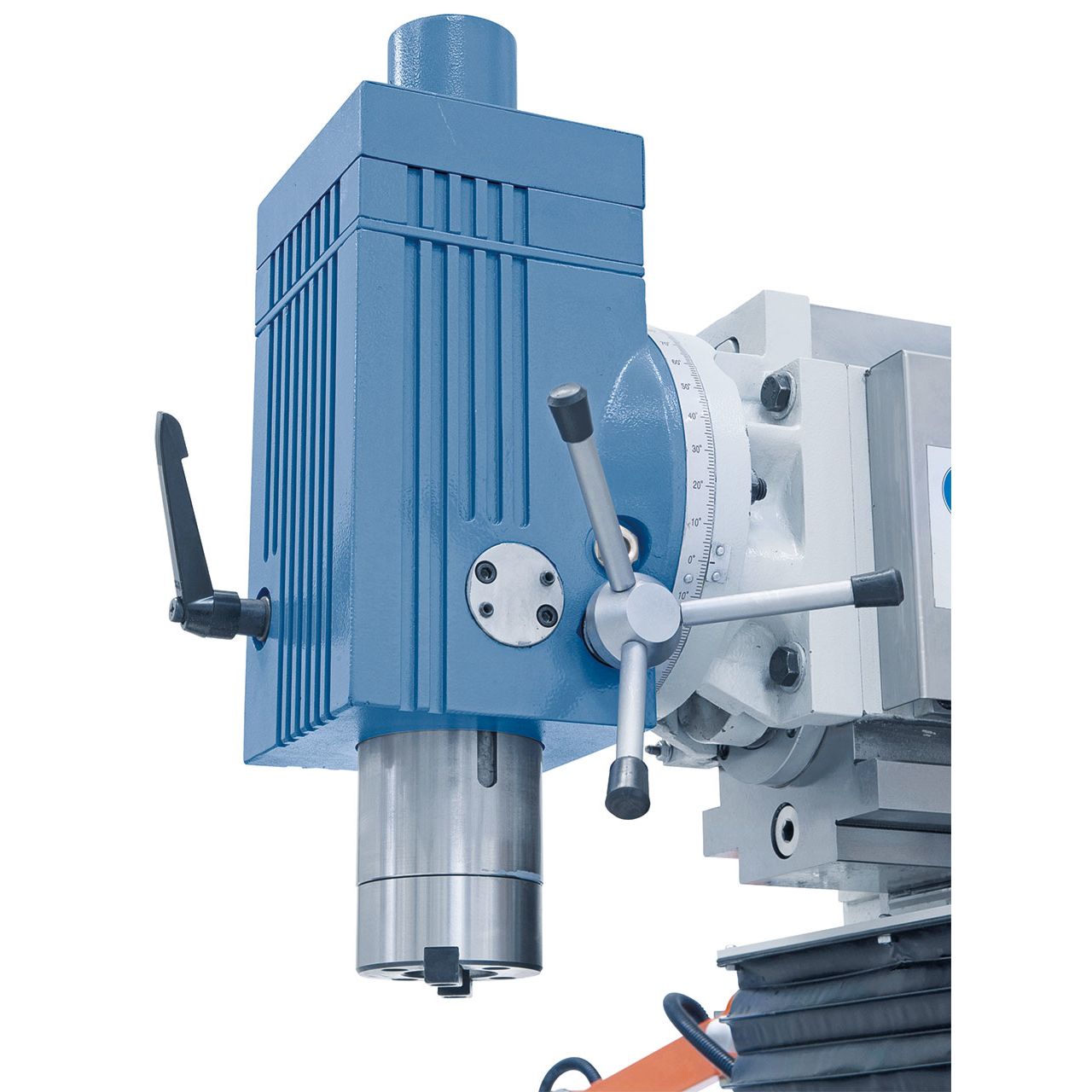

Großdimensionierte Pinole (Ø 90 mm) gewährleistet höchstmögliche Stabilität.
Produktkategorie:
Professional - Max. 600 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 90% Einschaltdauer
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
