03-1240 Bernardo Bearbeitungszentren Proficenter 550 WQV
03-1240 Bernardo Bearbeitungszentren Proficenter 550 WQV
Beschreibung:Das Bearbeitungszentrum Proficenter 550 WQV lässt für Feinmechaniker, Ausbildungs- und Lehrwerkstätten, usw. keine Wünsche offen. Bohren, Fräsen und Drehen auf kleinstem Raum, serienmäßig mit digitaler Anzeige für Bohrtiefe und Drehzahl zum komfortablen Arbeiten, sowie eine große Spindelbohrung, alles kombiniert in einer Maschine.
Features:
Technische Spezifikation:
* ohne Untergestell
Lieferumfang:
Abbildung mit Untergestell D3 Deluxe (optional)
Abbildung mit Untergestell D3 Deluxe (optional)
Abbildung mit Untergestell D3 (optional)
Abbildung mit Untergestell D3 (optional)
Abbildung mit Untergestell D4 Deluxe (optional)
Abbildung mit Untergestell D4 Deluxe (optional)
Abbildung mit Untergestell D4 Deluxe (optional)
Feststehende Lünette mit Bronzeführung zum Stabilisieren von langen Werkstücken.
Ergonomisch angebrachte Schalthebel zur Einstellung des Längs- und Quervorschubes
Elektronisch stufenlose Drehzahlregelung, leichtes Ablesen mittels Digitalanzeige
Beschreibung:Das Bearbeitungszentrum Proficenter 550 WQV lässt für Feinmechaniker, Ausbildungs- und Lehrwerkstätten, usw. keine Wünsche offen. Bohren, Fräsen und Drehen auf kleinstem Raum, serienmäßig mit digitaler Anzeige für Bohrtiefe und Drehzahl zum komfortablen Arbeiten, sowie eine große Spindelbohrung, alles kombiniert in einer Maschine.
Features:
- Gehärtete Hauptspindel, serienmäßig mit 26 mm Bohrung
- Elektronisch, stufenlose Drehzahlregelung, dadurch optimale Anpassung an das Werkstück
- Serienmäßig mit Längs- und Planvorschub ausgestattet
- Prismenbett mit großer Auflagefläche, induktiv gehärtet und geschliffen
- Nach den strengen Vorgaben des Bernardo-Standards gefertigt
- Präzise Spindellagerung mit 2 nachstellbaren Präzisionskegelrollenlagern
- Bedienungsfreundliche Anordnung der Schaltelemente am Getriebekopf
- Sicherheitsschalter nach IP 54 mit Unterspannungsauslöser
- Erweiteter Einsatzbereich durch den schwenkbaren Fräskopf (-90° bis +90°)
- Fräsaufsatz mit Digitalanzeige für den Pinolenhub und die Drehzahl
Technische Spezifikation:
| Drehmaschine | |
| Spitzenweite | 550 mm |
| Spitzenhöhe | 125 mm |
| Umlaufdurchmesser über Bett | 250 mm |
| Spindelbohrung | 26 mm |
| Aufnahme in der Spindelbohrung | MK 4 |
| Drehzahlbereich, stufenlos | 50 - 1000 / 100 - 2000 U/min |
| Bereich Längsvorschübe | (6) 0,07 - 0,40 mm |
| Bereich Planvorschübe | (4) 0,03 - 0,075 mm |
| Metrische Gewinde | (18) 0,2 - 3,5 mm |
| Zollgewinde | (21) 8 - 56 Gg/1' |
| Pinolenweg | 70 mm |
| Pinolenaufnahme | MK 2 |
| T-Nutengröße im Planschlitten | 10 mm |
| Motor-Abgabeleistung S1 100% | 0,75 kW / 230 V |
| Motor-Aufnahmeleistung S6 40% | 1,0 kW / 230 V |
| Fräsaufsatz | |
| Bohrleistung in Stahl | 16 mm |
| Stirnfräser max. | 50 mm |
| Schaftfräser max. | 16 mm |
| Ausladung | 150 mm |
| Spindeldrehzahl | 50 - 2250 U/min |
| Spindelaufnahme | MK 2 |
| Fräskopf schwenkbar | -90° bis +90° |
| Höhenverstellung Fräskopf | 195 mm |
| Motor-Abgabeleistung S1 100% | 0,50 kW / 230 V |
| Motor-Aufnahmeleistung S6 40% | 0,75 kW / 230 V |
| Maschinenabmessung (B x T x H)* | 1210 x 610 x 860 mm |
| Gesamtgewicht ca. | 165 kg |
Lieferumfang:
- 3-Backenfutter DK11-125 mm
- Futterflansch 125 mm
- Zahnkranzbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 2 / B 16
- Feste Körnerspitzen
- Gewindeuhr
- Wechselräder
- Vierfachstahlhalter
- Planschlitten mit Obersupport
- Digitale Pinolenhubanzeige
- Digitale Drehzahlanzeige
- Anzugspindel M 10
- Futterschutz
- Leitspindelabdeckung
- Bedienwerkzeug

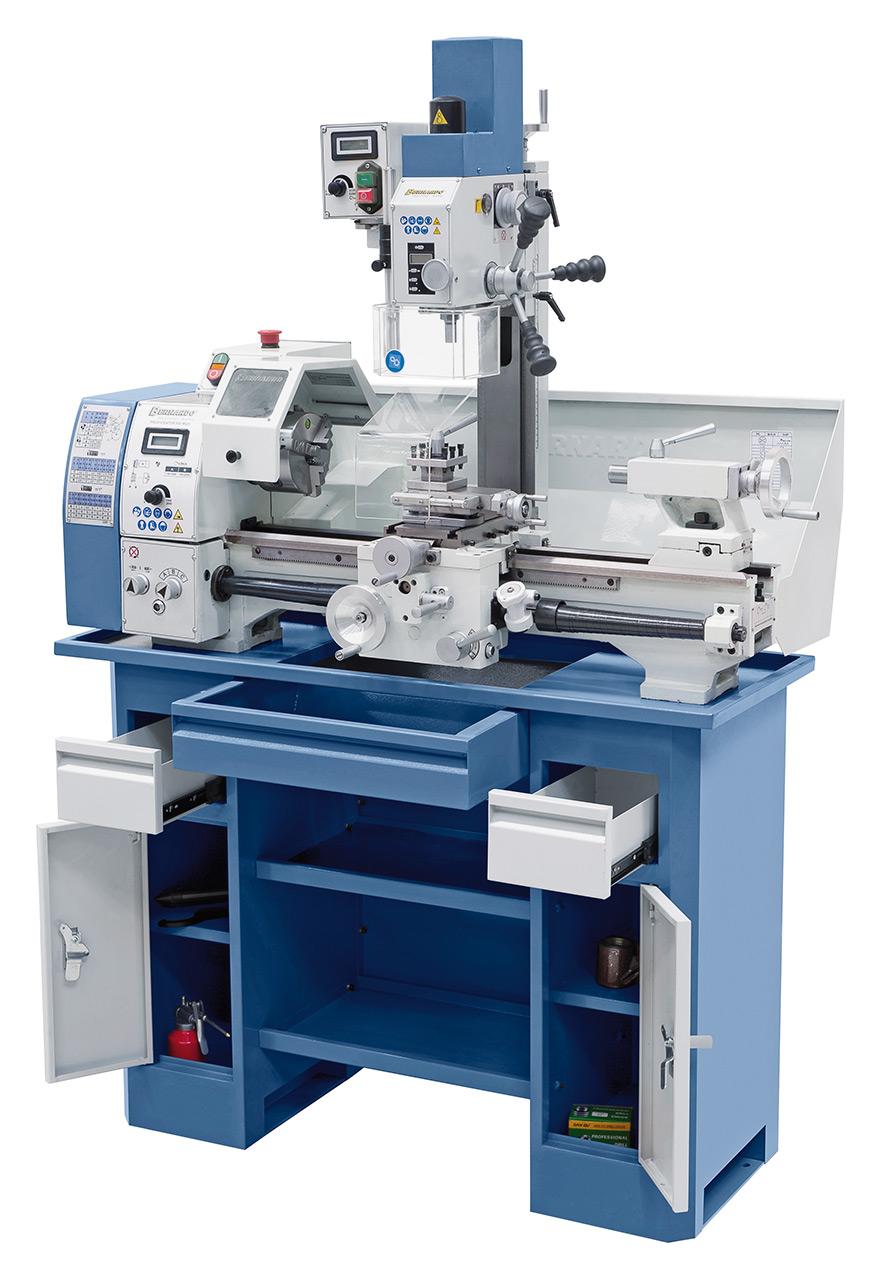

Abbildung mit Untergestell D3 Deluxe (optional)
Abbildung mit Untergestell D3 Deluxe (optional)
Abbildung mit Untergestell D3 (optional)
Abbildung mit Untergestell D3 (optional)
Abbildung mit Untergestell D4 Deluxe (optional)
Abbildung mit Untergestell D4 Deluxe (optional)
Abbildung mit Untergestell D4 Deluxe (optional)
Feststehende Lünette mit Bronzeführung zum Stabilisieren von langen Werkstücken.
Ergonomisch angebrachte Schalthebel zur Einstellung des Längs- und Quervorschubes

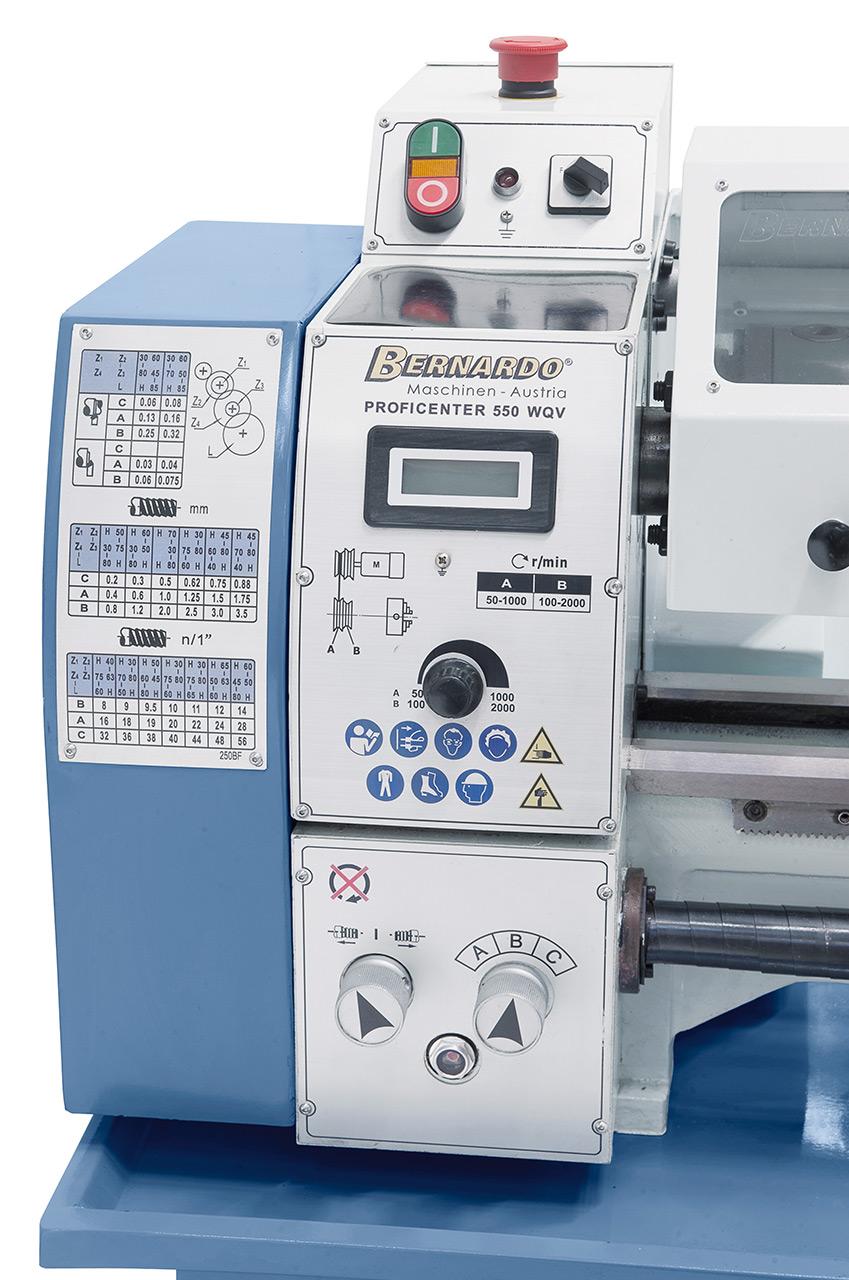

Elektronisch stufenlose Drehzahlregelung, leichtes Ablesen mittels Digitalanzeige
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
