Beschreibung:

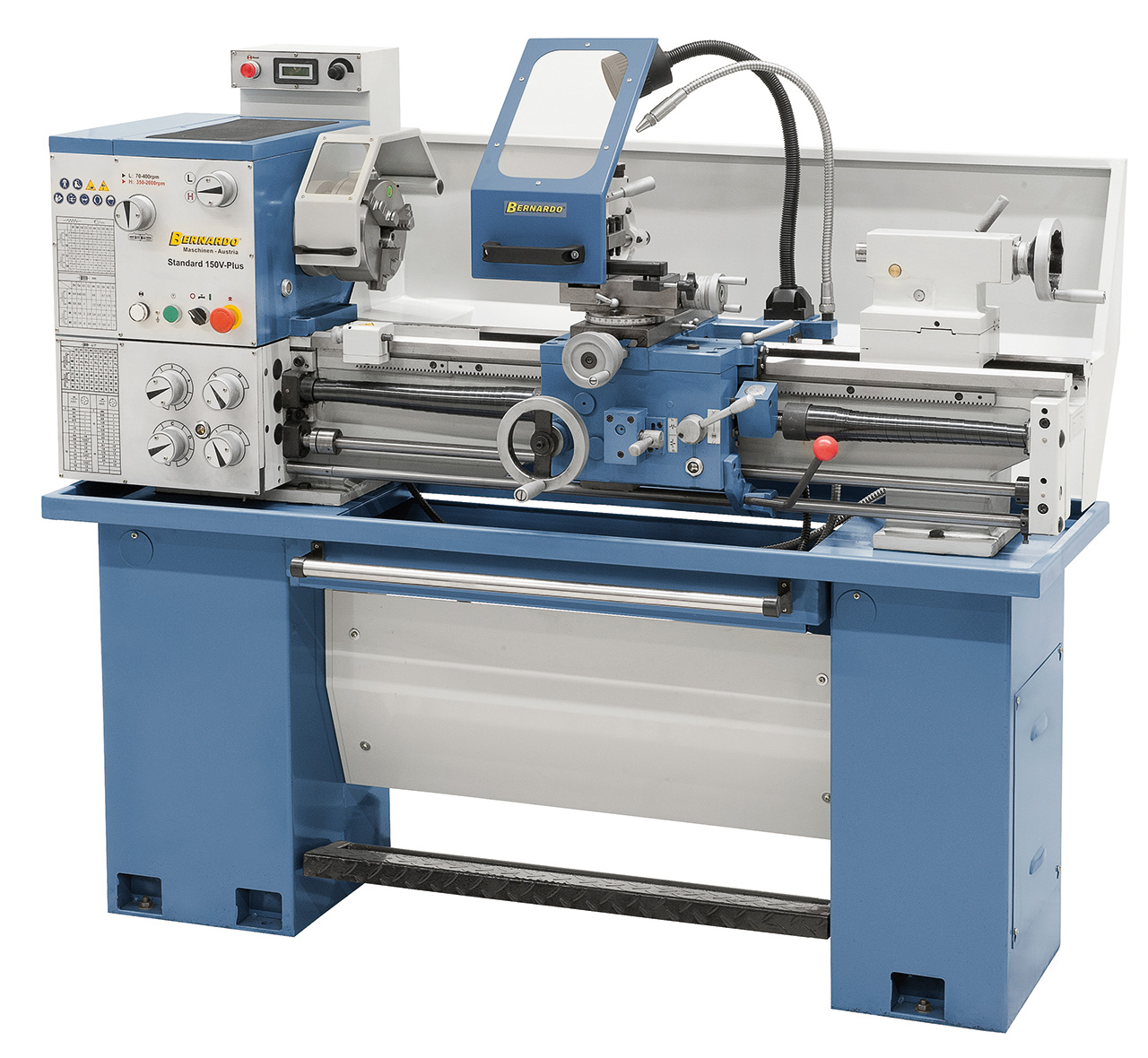

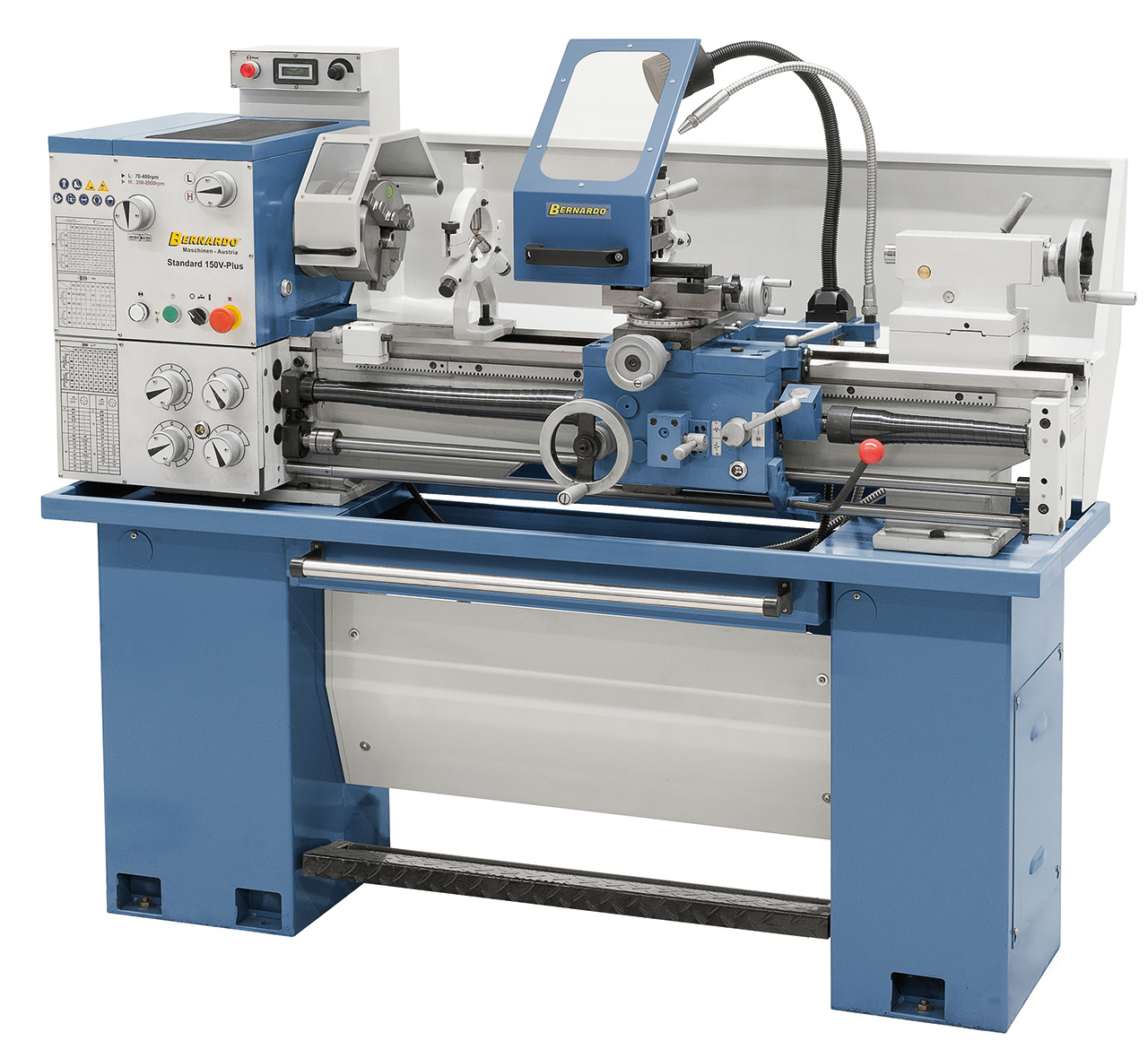

Die Leit- und Zugspindeldrehmaschine Standard 150 V-Plus überzeugt durch ihre stabile Konstruktion und einfache Handhabung. Für den anspruchsvollen Heimwerker bestens geeignet, wird diesem ein umfangreiches Standardzubehör und dadurch optimales Leistungspaket bei geringer Investition geboten. Zusätzlich ist dieses Modell serienmäßig mit einer variablen Drehzahlregelung für ein optimales Einstellen der Schnittgeschwindigkeit ausgestattet.
Features:- Serienmäßig mit Frequenzumrichter für variable Drehzahleinstellung
- Stufenlose Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
- Serienmäßig mit 40 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser
- Herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser
- Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne

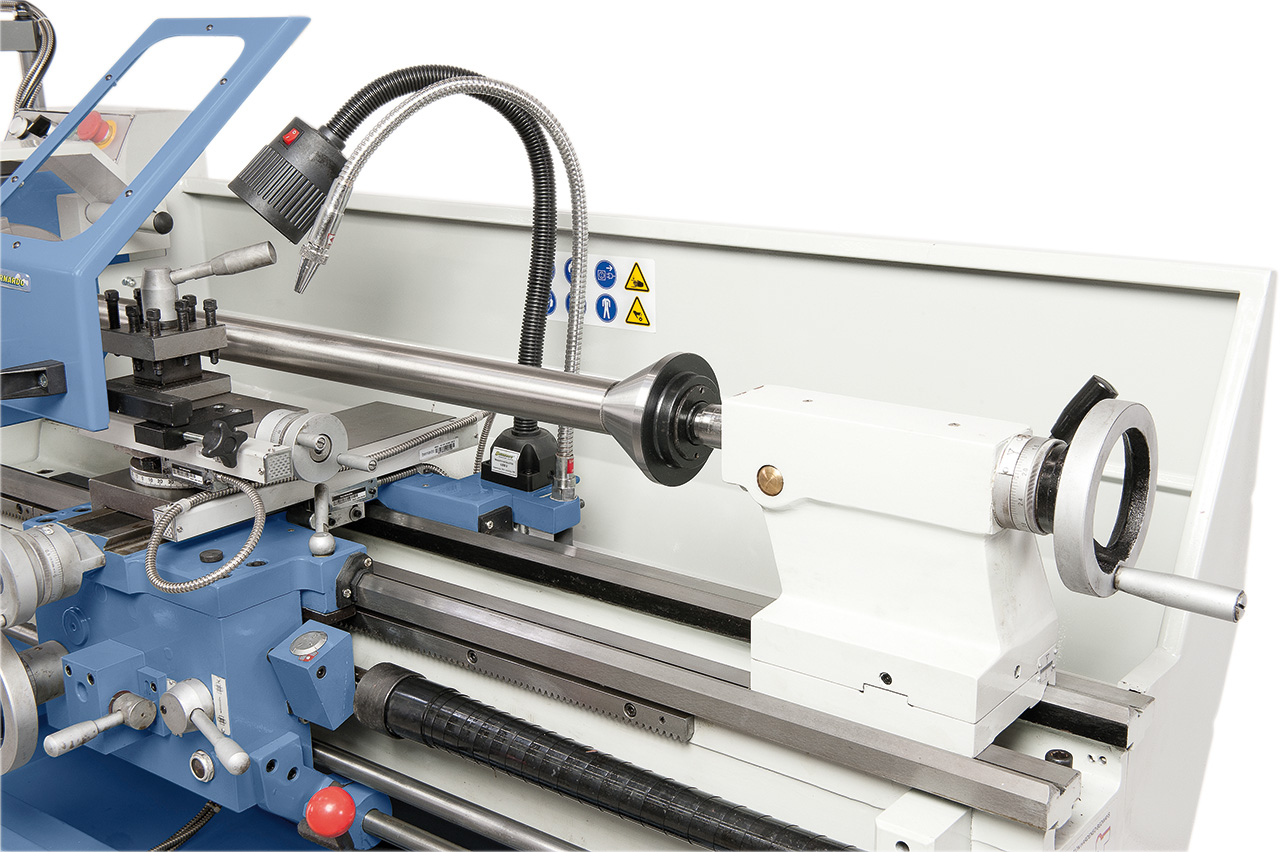

- Verschiebbarer Reitstock zum Kegeldrehen, Handrad mit einstellbarer Feinskalierung (0,04 mm)
- Stark verripptes Prismenbett mit induktiv gehärteter und geschliffener Bettführung
- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Reitstock, Spindelstock und alle Führungen sind nachstellbar
- Oberschlitten mit Skalierung (0,02 mm), ± 45° drehbar
| Spitzenweite | 1000 mm |
| Spitzenhöhe | 165 mm |
| Umlaufdurchmesser über Bett | 330 mm |
| Umlaufdurchmesser über Kröpfung* | 430 mm |
| Umlaufdurchmesser über Planschlitten | 180 mm |
| Bettbreite | 180 mm |
| Spindelbohrung | 40 mm |
| Spindelaufnahme | DIN 55029, D1-4 |
| Drehzahlbereich, stufenlos | 70 - 400 / 350 - 2000 U/min |
| Bereich Längsvorschübe | (40) 0,053 - 1,29 mm/U |
| Bereich Planvorschübe | (40) 0,013 - 0,31 mm/U |
| Metrische Gewinde | (32) 0,4 - 7 mm |
| Zollgewinde | (36) 4 - 60 Gg/1€œ |
| Pinolenweg | 110 mm |
| Pinolenaufnahme | MK 3 |

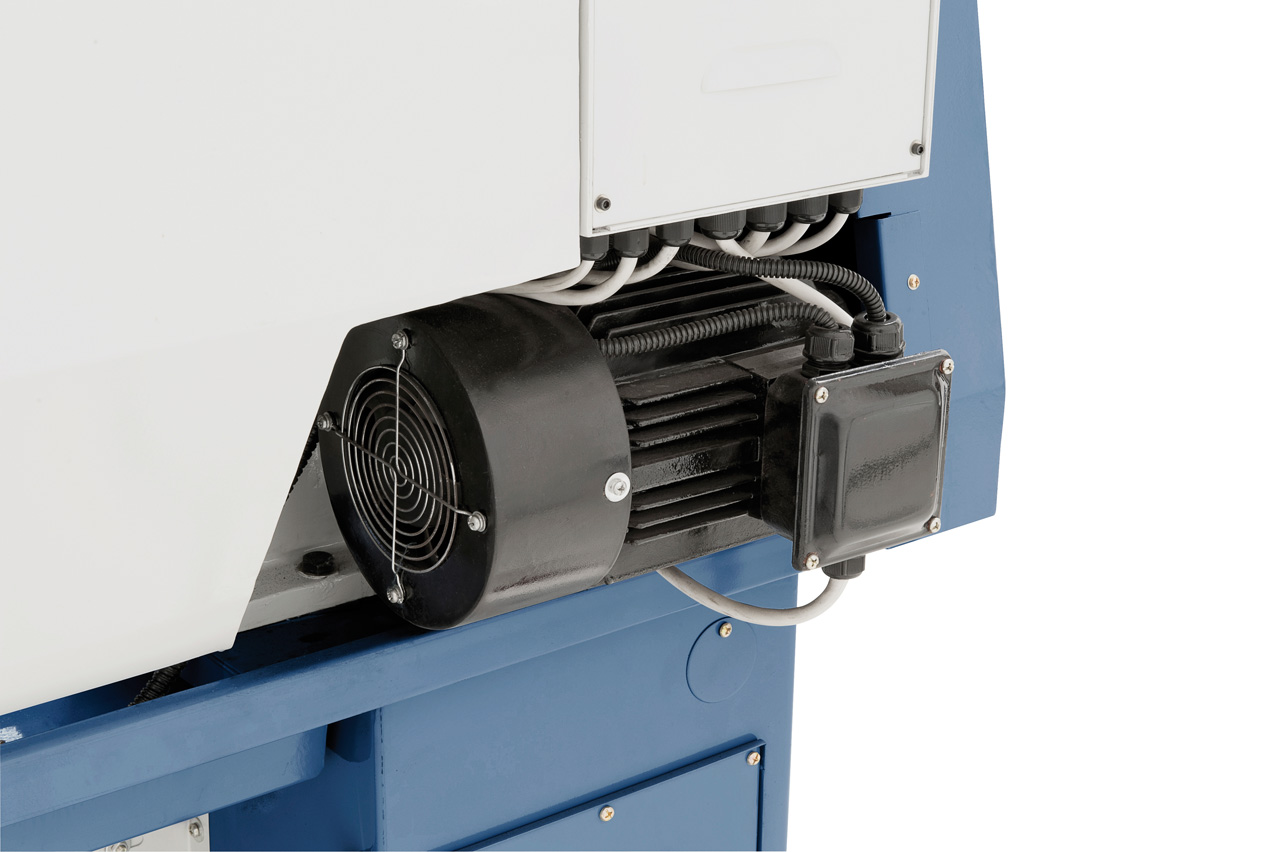

| Motor-Abgabeleistung S1 100% | 1,5 kW (400 V) |
| Motor-Aufnahmeleistung S6 40% | 2,2 kW (400 V) |
| Maschinenabmessung (B x T x H) | 1600 x 700 x 1280 mm |
| Gewicht ca. | 478 kg |
* Bettlänge herausnehmbar: 220 mm
- 3-Backenfutter DK11-160 mm / D4
- Planscheibe 200 mm / D4, nach DIN 55029
- Feststehende Lünette - Durchlass diam. max. 60 mm
- Mitlaufende Lünette - Durchlass diam. max. 60 mm
- Aufspannscheibe 250 mm
- Vierfachstahlhalter
- Schutzeinrichtung bei Vierfachstahlhalter
- Wellenfixiereinrichtung
- Rutschkupplung
- Mikrometerlängsanschlag
- Ausziehbare Spänewanne
- Spritzwand
- 2 Zentrierspitzen
- Gewindeuhr
- Reduzierhülse
- LED-Maschinenleuchte
- Digitale Drehzahlanzeige
- Wechselräder
- Kühlmitteleinrichtung
- Frequenzumrichter
- Fußpedal mit Bremsfunktion nach CE
- Untergestell
- Bedienwerkzeug

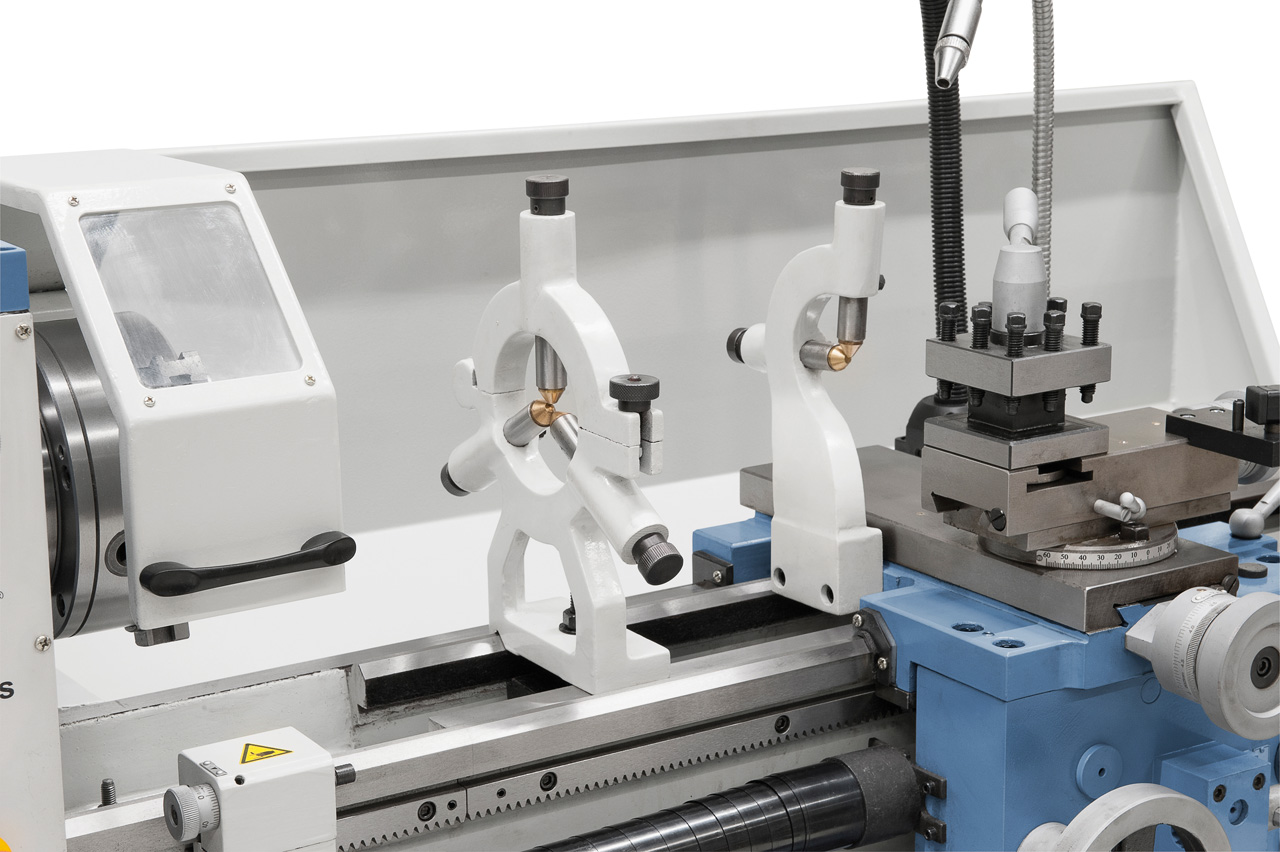

Zum Stabilisieren von langen Werkstücken serienmäßig mit einer feststehenden bzw. mitlaufenden Lünette ausgestattet.

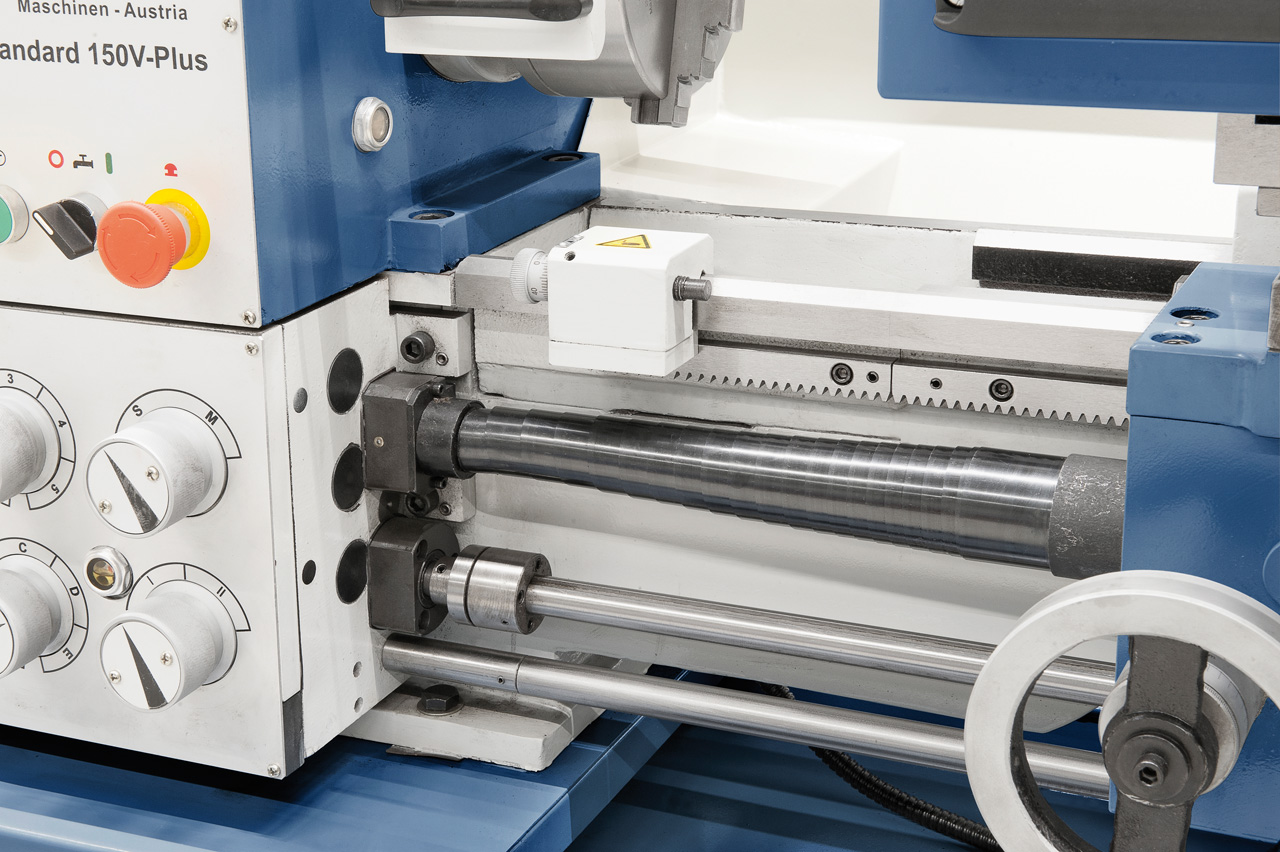

Mikrometerlängsanschlag und Rutschkupplung im Lieferumfang enthalten

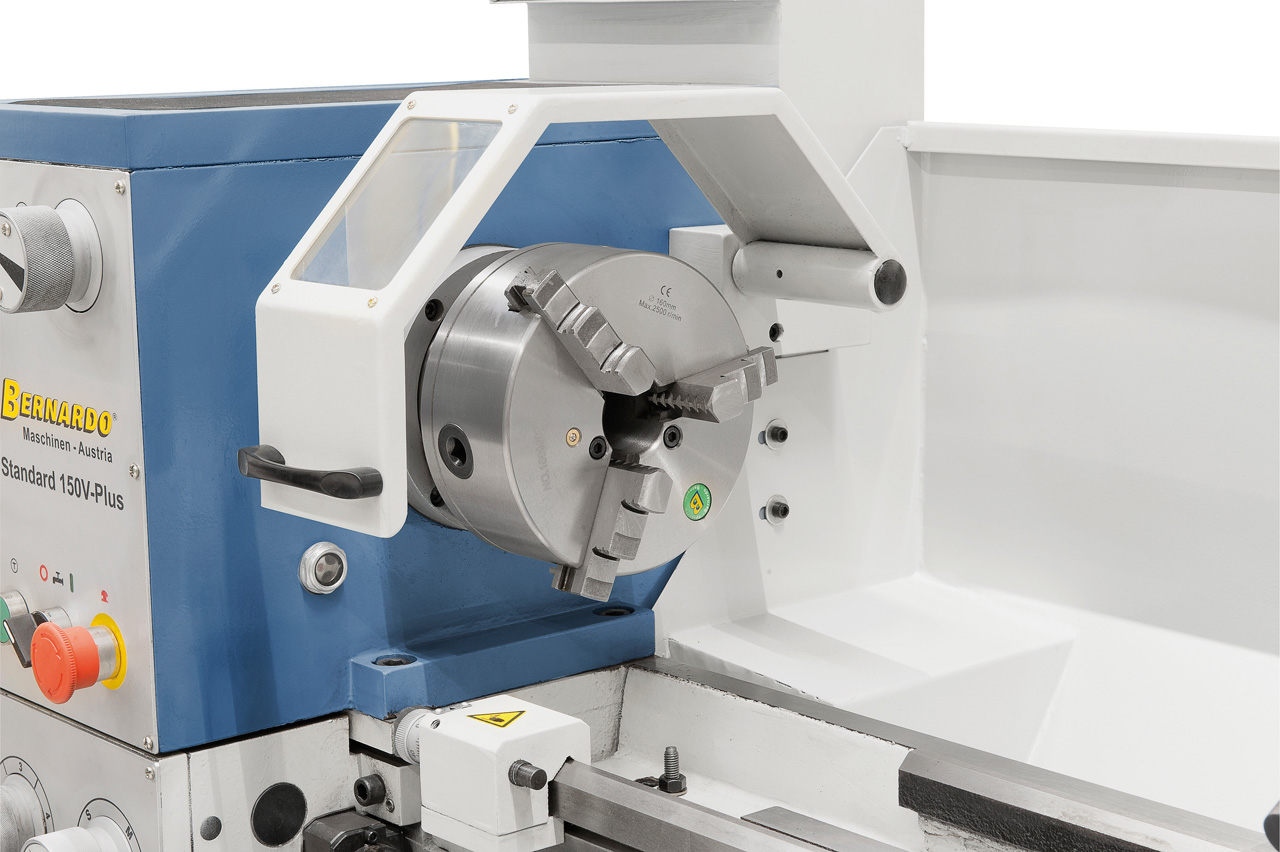

Vorteil des Bernardo-Backenfutters DK11-160 mm: Monoblock-, Grund-, Umkehr- und Aufsatzbacken lieferbar
Zentrierkegel diam. 100 mm, ideal zum Spannen von Rohren und Hohlkörpern (Option)

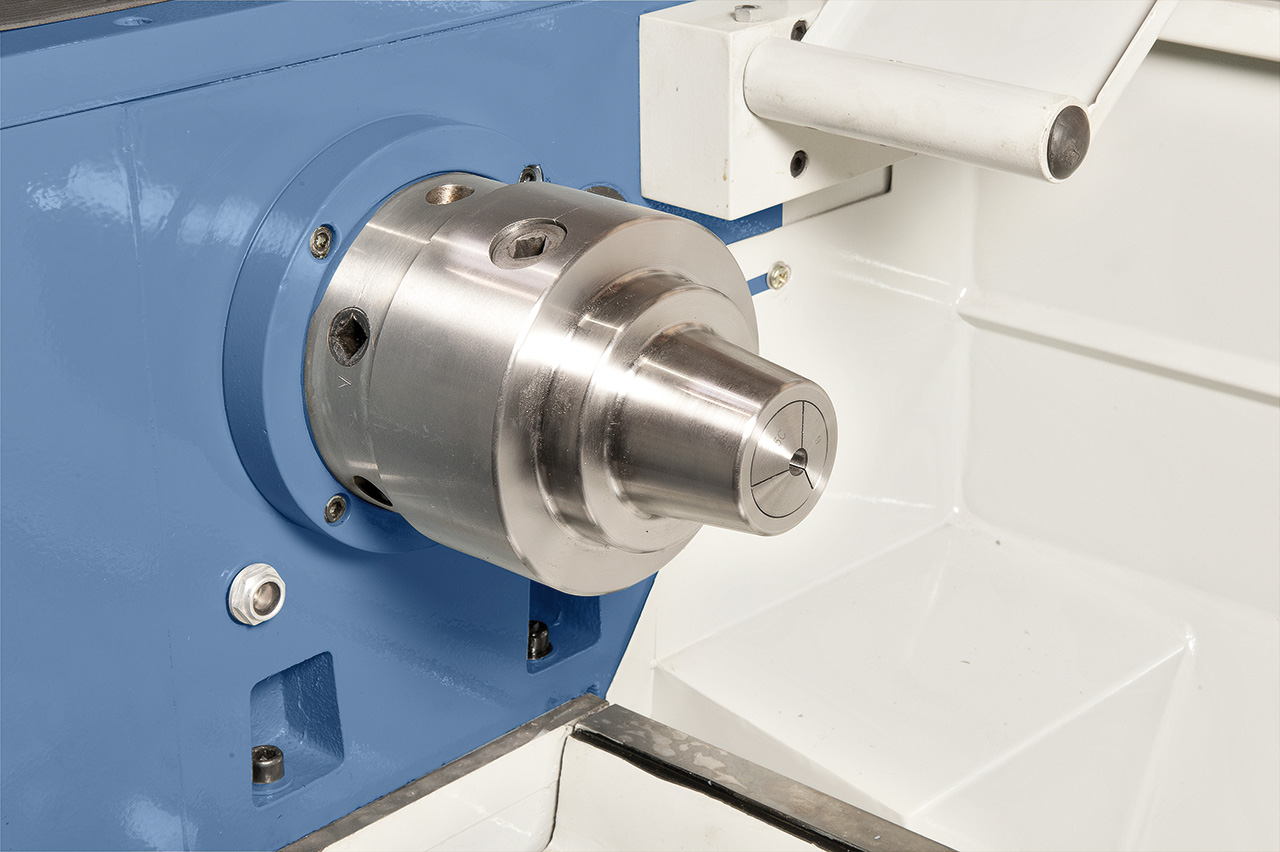

Optional lieferbar: Spannzangenfutter 5C, Spannbereich 3 - 26 mm
Produktkategorie:
Hobby - Max. 150 h / Jahr Durchschnittliche Benutzung: 2 h / Tag bzw. 25% Einschaltdauer
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
