03-1262 Bernardo Leit- und Zugspindeldrehmaschinen Standard 165 V-Top inkl. 3-Achs-Digitalanzeige
03-1262 Bernardo Leit- und Zugspindeldrehmaschinen Standard 165 V-Top inkl. 3-Achs-Digitalanzeige
Beschreibung:
Einfache Bedienung, alle Schalt- und Bedienelemente übersichtlich am Getriebekopf angebracht
Vorteil des Bernardo-Backenfutters DK11-160 mm: Monoblock-, Grund-, Umkehr- und Aufsatzbacken lieferbar
Elektronisch, stufenlose Drehzahlregelung, leichtes Ablesen mittels Digitalanzeige.
Das Spannzangenfutter ER 25 gewährleistet eine hohe Rundlaufgenauigkeit beim Spannen von Werkstücken, Spannbereich 1 - 16 mm

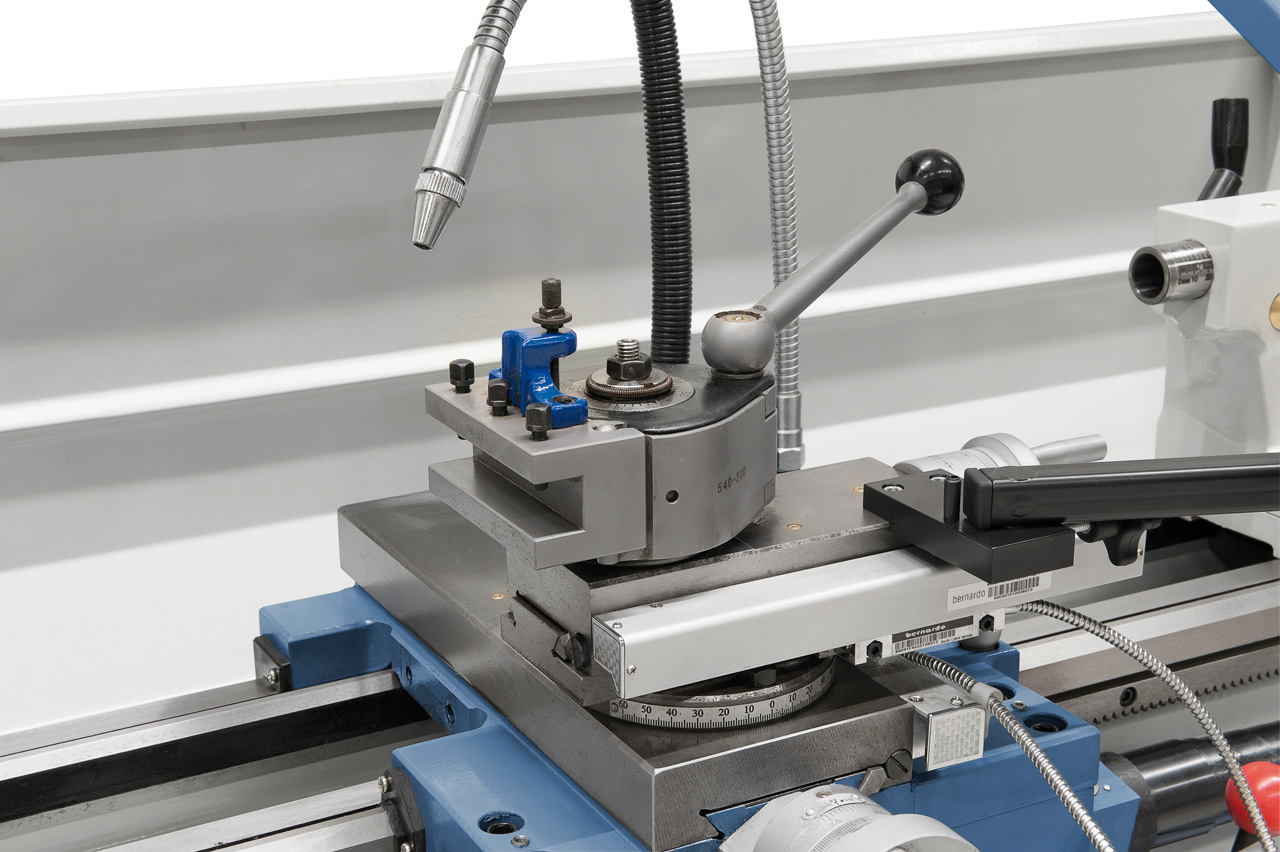

Zum rationellen Arbeiten ist die Maschine serienmäßig mit einem Schnellwechselstahlhalter ausgerüstet
Produktkategorie:
Semi-Professional - Max. 300 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 50% Einschaltdauer
Beschreibung:
Das Modell Standard 165 V-Top ist eine moderne, dem heutigen Stand der Technik entsprechende Maschine. Durch die große Bedienungsfreundlichkeit eignet sich dieses Modell besonders für Lehrwerkstätten, dem Ausbildungsbereich und Schulen. Zusätzlich ist dieses Modelle serienmäßig mit einer variablen Drehzahlregelung für ein optimales Einstellen der Schnittgeschwindigkeit ausgestattet.
Features:- Serienmäßig mit Delta-Frequenzumrichter für hohes Drehmoment im unteren Drehzahlbereich und annähernd konstante Drehzahl unter Last
- Stufenlose Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
- Ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten
- Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
- Einhebelklemmung für Reitstock, verschiebbar zum Kegeldrehen
- Gehärtete und geschliffene Zahnräder und Wellen im Getriebekopf
- Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
- Herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser
- Zur Minimierung von Schwingungseinflüssen ist das massive Prismenbett zusätzlich mit Rippen versehen
- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
| Spitzenweite | 1000 mm |
| Spitzenhöhe | 175 mm |
| Umlaufdurchmesser über Bett | 350 mm |
| Umlaufdurchmesser über Kröpfung* | 450 mm |
| Umlaufdurchmesser über Planschlitten | 190 mm |
| Bettbreite | 180 mm |
| Spindelbohrung | 40 mm |
| Spindelaufnahme | DIN 55029, D1-4 |
| Drehzahlbereich, stufenlos | 70 - 400 / 350 - 2000 U/min |
| Bereich Längsvorschübe | (40) 0,053 - 1,29 mm/U |
| Bereich Planvorschübe | (40) 0,013 - 0,31 mm/U |
| Metrische Gewinde | (32) 0,4 - 7 mm |
| Zollgewinde | (36) 4 - 60 Gg/1€œ |
| Pinolenweg | 110 mm |
| Pinolenaufnahme | MK 3 |
| Motor-Abgabeleistung S1 100% | 1,5 kW (400 V) |
| Motor-Aufnahmeleistung S6 40% | 2,2 kW (400 V) |
| Maschinenabmessung (B x T x H) | 1730 x 700 x 1340 mm |
| Gewicht ca. | 530 kg |
|
|
|
* Bettlänge herausnehmbar: 220 mm
- 3-Achs-Digitalanzeige i200 mit LCD-Display
- 3-Backenfutter DK11-160 mm / D4
- Planscheibe 200 mm / D4, nach DIN 55029
- Feststehende Lünette - Durchlass diam. max. 60 mm
- Mitlaufende Lünette - Durchlass diam. max. 60 mm
- Aufspannscheibe 250 mm
- Schnellwechselstahlhalter System Multifix mit 4 Einsätzen
- Wellenfixiereinrichtung
- Schutzeinrichtung bei Stahlhalter
- Rutschkupplung
- Mikrometerlängsanschlag
- Kühlmitteleinrichtung
- Ausziehbare Spänewanne
- Frequenzumrichter
- Fußpedal mit Bremsfunktion nach CE
- Spritzwand
- Gewindeuhr
- LED-Maschinenleuchte
- Digitale Drehzahlanzeige
- Reduzierhülse
- Wechselräder
- 2 Zentrierspitzen
- Untergestell
- Bedienwerkzeug
Einfache Bedienung, alle Schalt- und Bedienelemente übersichtlich am Getriebekopf angebracht
Vorteil des Bernardo-Backenfutters DK11-160 mm: Monoblock-, Grund-, Umkehr- und Aufsatzbacken lieferbar
Elektronisch, stufenlose Drehzahlregelung, leichtes Ablesen mittels Digitalanzeige.
Das Spannzangenfutter ER 25 gewährleistet eine hohe Rundlaufgenauigkeit beim Spannen von Werkstücken, Spannbereich 1 - 16 mm
Zum rationellen Arbeiten ist die Maschine serienmäßig mit einem Schnellwechselstahlhalter ausgerüstet
Produktkategorie:
Semi-Professional - Max. 300 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 50% Einschaltdauer
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
