Beschreibung:

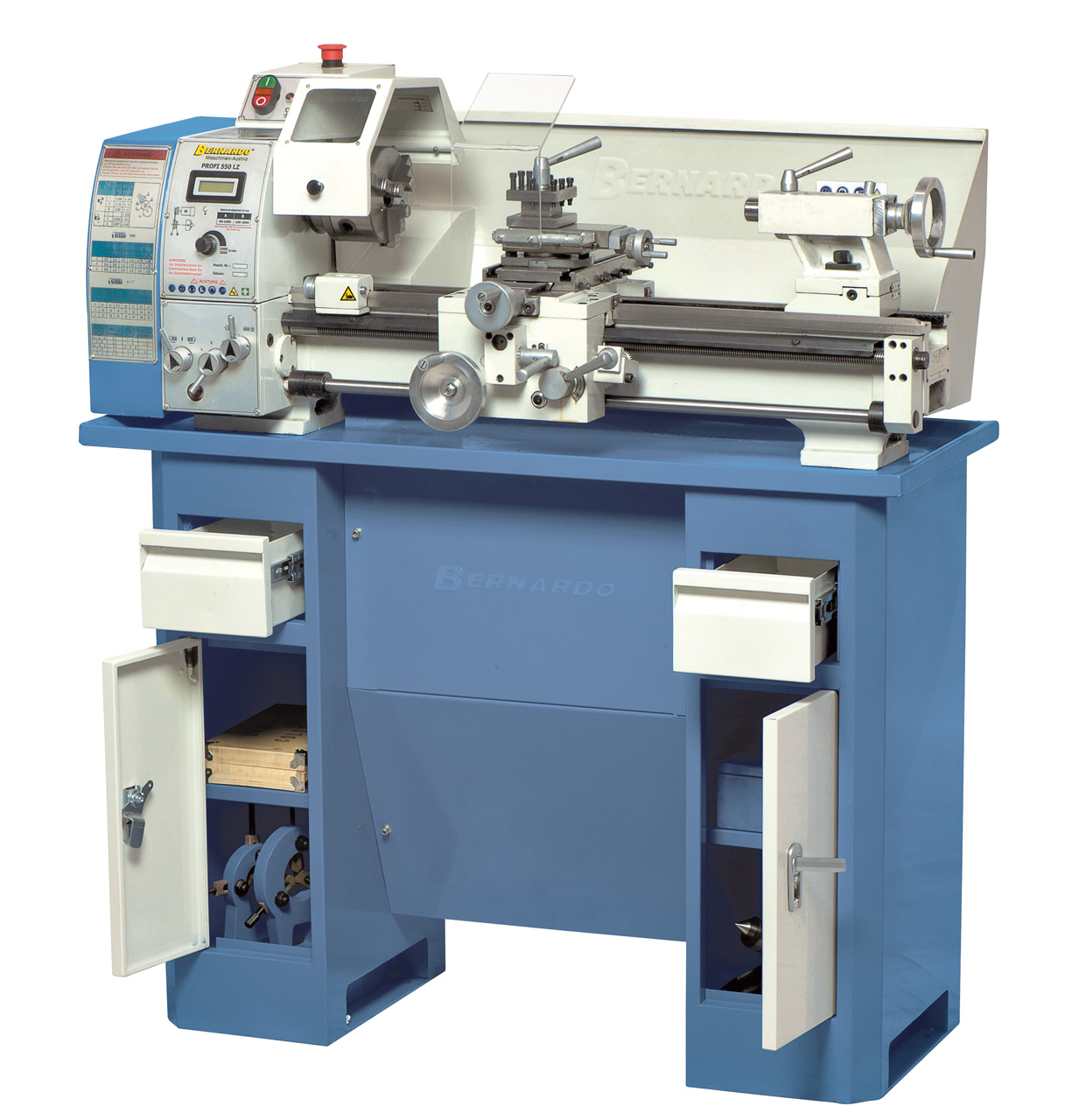

Die Drehmaschine Profi 550 LZ ist serienmäßig mit einer Leit- und Zugspindel zum Gewindeschneiden bzw. für den automatischen Vorschub ausgestattet. Neu bei diesem Modell ist die serienmäßige Rutschkupplung und der Mikrometerlängsanschlag. Weiters gibt es die Möglichkeit die Maschine nachträglich mit einem Fräsaufsatz FA 16 auszustatten.
Features:
- Sehr handliche, stabile Maschinen mit Leit- und Zugspindel
- Die Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Vielseitige Anwendungsmöglichkeiten: Feinmechaniker, Ausbildungs- und Lehrwerkstätten, ...
- Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
- Schlitten inklusive Handräder mit Feinskalierung
- Spindelkopf als Werkzeugablage verwendbar
- Reitstock, Spindelstock und alle Führungen sind nachstellbar
- Durchzugsstarker Antriebsmotor, auch bei längerem Betrieb
- Elektronisch, stufenlose Drehzahlregelung, dadurch optimale Anpassung an das Werkstück möglich
| Spitzenweite | 550 mm |
| Spitzenhöhe | 130 mm |
| Umlaufdurchmesser über Bett | 250 mm |
| Bettbreite | 135 mm |
| Spindelbohrung | 26 mm |
| Aufnahme in der Spindelbohrung | MK 4 |
| Drehzahlbereich, stufenlos | 50 - 1000 / 100 - 2000 U/min |
| Bereich Längsvorschübe | (6) 0,08 - 0,48 mm/U |
| Bereich Planvorschübe | (6) 0,026 - 0,156 mm/U |
| Metrische Gewinde | (18) 0,2 - 3,5 mm |
| Zollgewinde | (21) 8 - 56 Gg/1 |
| Pinolenweg | 75 mm |
| Pinolenaufnahme | MK 2 |
| T-Nutengröße | 10 mm |
| Motor-Abgabeleistung S1 100% | 0,75 kW / 230 V |
| Motor-Aufnahmeleistung S6 40% | 1,0 kW / 230 V |
| Maschinenabmessung (B x T x H)* | 1150 x 600 x 460 mm |
| Gewicht ca. | 130 kg |
* ohne Untergestell
Lieferumfang:- 3-Backenfutter DK11-125 mm
- Futterflansch 125 mm
- Feste Körnerspitzen
- Wechselräder
- Vierfachstahlhalter
- Rutschkupplung
- Mikrometerlängsanschlag
- Planschlitten mit Obersupport
- Digitale Drehzahlanzeige
- Gewindeuhr
- Futterschutz
- Spänerückwand
- Leitspindelabdeckung
- Bedienwerkzeug

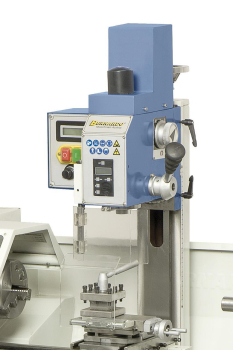

Fräsaufsatz FA 16 nachrüstbar. Technische Daten siehe Proficenter 550 WQV.
3-Backenfutter 125 mm mit Dreh- und Bohrbacken im Lieferumfang enthalten.
Für die Längs- und Querbewegung des Schlittens bzw. dem Obersupport stehen 6 frei wählbare Vorschübe zur Verfügung.
Planscheibe 125 mm (Option), ideal zum Aufspannen von asymmetrischen Werkstücken.
Optional lieferbar: Spannzangenfutter 5C, Spannbereich 3 - 26 mm.

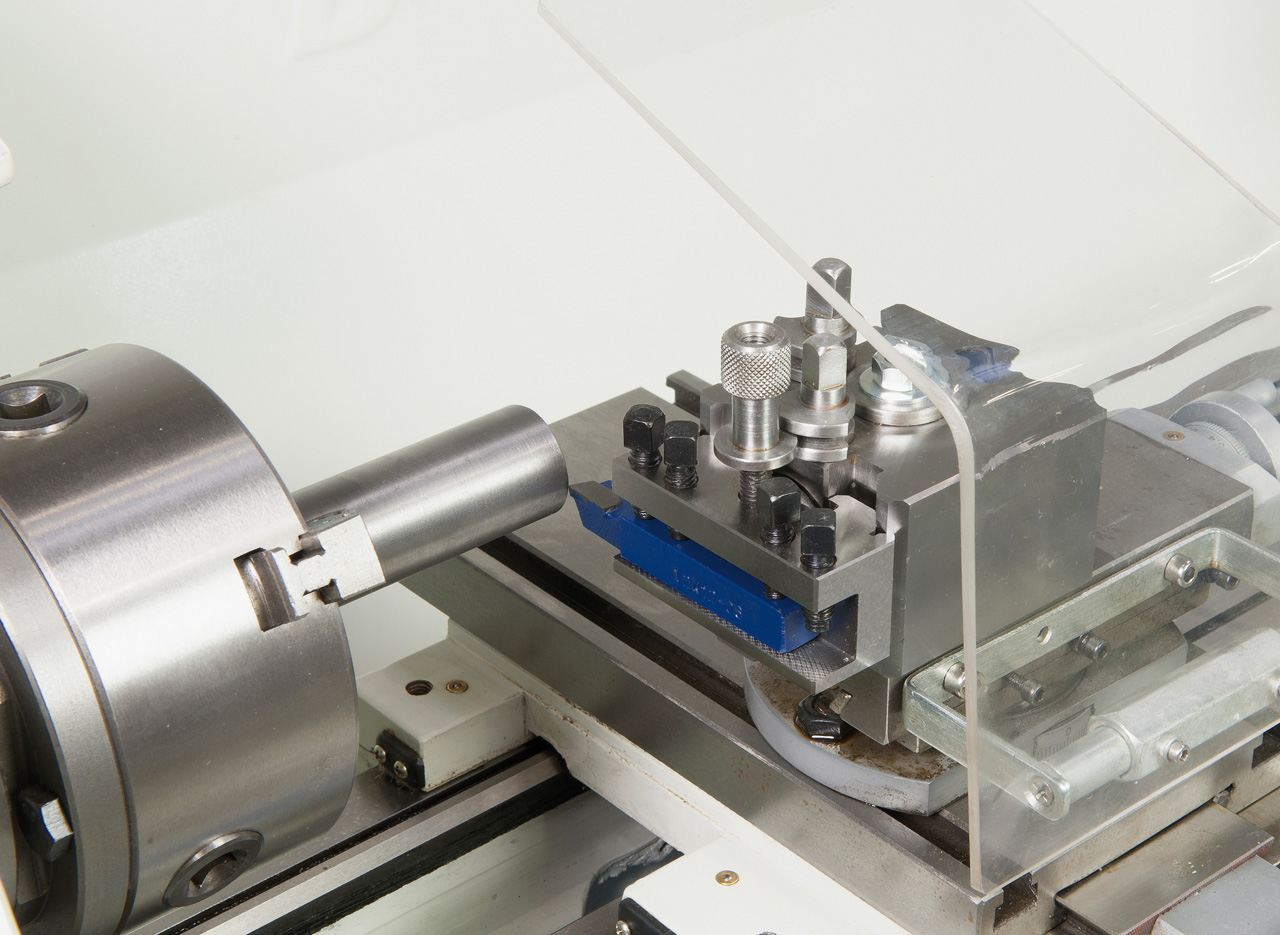

Zur Reduzierung der Nebenzeiten kann die Maschine mit einem Schnellwechselstahlhalter Bernardo Größe 20 ausgestattet werden.
Produktkategorie:
Hobby - Max. 150 h / Jahr Durchschnittliche Benutzung: 2 h / Tag bzw. 25% Einschaltdauer
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
