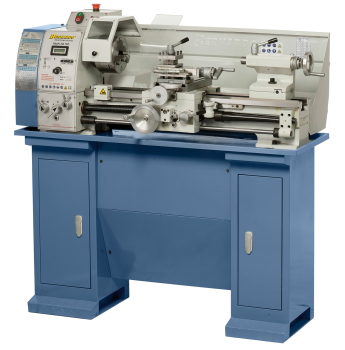

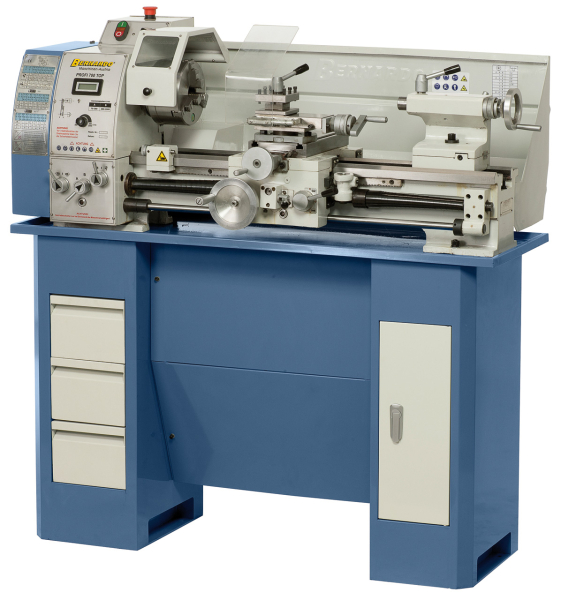

03-1174 Bernardo Leit- und Zugspindeldrehmaschinen Profi 700 Top
03-1174 Bernardo Leit- und Zugspindeldrehmaschinen Profi 700 Top
Beschreibung:

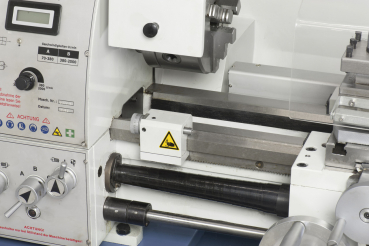

Serienmäßig mit Rutschkupplung und Mikrometerlängsanschlag ausgestattet
Zum Bearbeiten von großen Wellendurchmessern serienmäßig mit einer 38 mm Spindelbohrung ausgestattet
Planscheibe 160 mm (Option) ideal zum Aufspannen von asymmetrischen Werkstücken

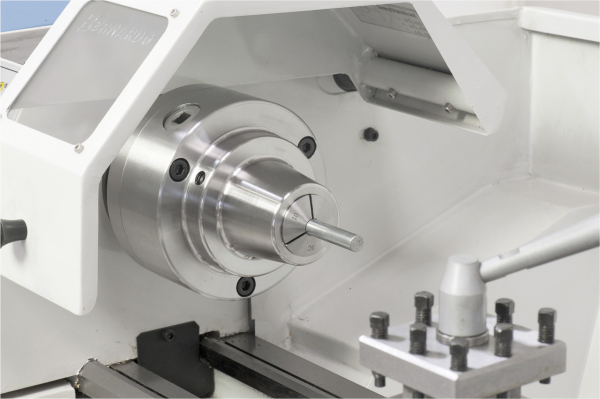

Optional lieferbar: Spannzangenfutter 5C, Spannbereich 3 - 26 mm
Zum wirtschaftlichen Arbeiten kann die Maschine mit einem Revolverkopf ausgestattet werden

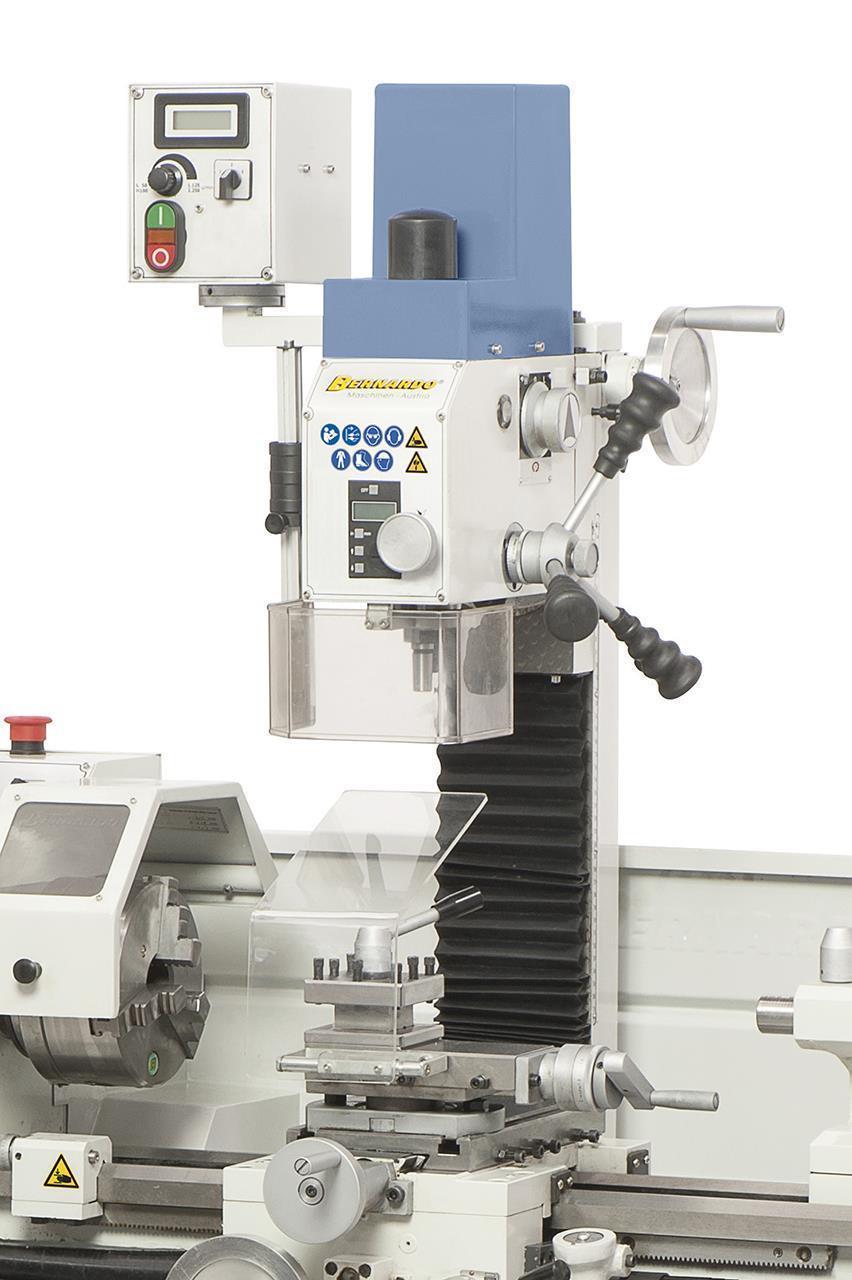

Erweiterter Einsatzbereich durch den nachrüstbaren Fräsaufsatz (Option)
Produktkategorie:
Semi-Professional - Max. 300 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 50% Einschaltdauer
Beschreibung:
Die Drehmaschine Profi 700 Top ist unser neues Modell, die serienmäßig mit einem hochwertigen Delta-Frequenzumrichter ausgestattet ist. Wesentliche Vorteile, die sich daraus ergeben, sind das hohe Drehmoment im unteren Drehzahlbereich und die annähernd konstante Drehzahl unter Last.
Features:
- Drehstrommotor mit Frequenzumrichter für höhere Leistungsausbeute und hohes Drehmoment
- Serienmäßig mit 38 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmessern
- Serienmäßig mit stufenloser Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
- Die Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
- Prismenbett mit großer Auflagefläche, induktiv gehärtet und geschliffen
- Präzise Spindellagerung mit zwei nachstellbaren Präzisionskegelrollenlagern
- Hohe Rundlaufgenauigkeit der Spindelnase - besser als 0,009 mm
- Reitstockpinole und Handrad mit einstellbarer Skalierung (0,02 mm)
| Spitzenweite | 700 mm |
| Spitzenhöhe | 150 mm |
| Umlaufdurchmesser über Bett | 300 mm |
| Bettbreite | 180 mm |
| Spindelbohrung | 38 mm |
| Aufnahme in der Spindelbohrung | MK 5 |
| Drehzahlbereich, stufenlos | 70 - 380 / 380 -2000 U/min |
| Bereich Längsvorschübe | (14) 0,07 - 0,65 mm/U |
| Bereich Planvorschübe | (11) 0,03 - 0,12 mm/U |
| Metrische Gewinde | (18) 0,2 - 3,5 mm |
| Zollgewinde | (21) 8 - 56 Gg/1 |
| Pinolenweg | 85 mm |
| Pinolenaufnahme | MK 3 |
| Motor-Abgabeleistung S1 100% | 1,1 kW / 230 V |
| Motor-Aufnahmeleistung S6 40% | 1,5 kW / 230 V |
| Maschinenabmessung (B x T x H)* | 1380 x 640 x 500 mm |
| Gewicht ca. | 235 kg |
* ohne Untergestell
Lieferumfang:- Feste Körnerspitzen

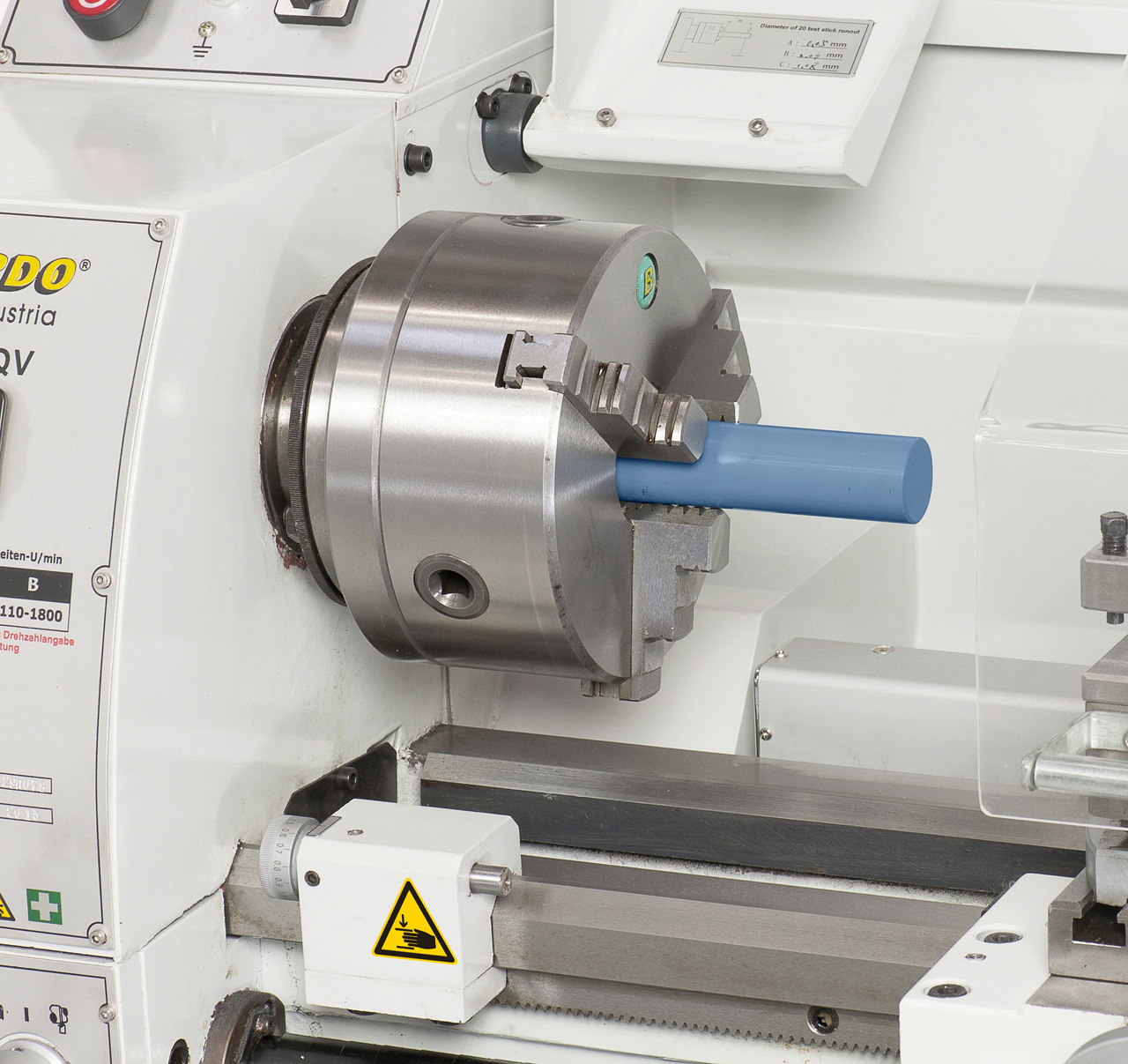

- 3-Backenfutter DK11-160 mm
- Futterflansch 160 mm
- Wechselräder
- Vierfachstahlhalter
- Rutschkupplung
- Mikrometerlängsanschlag
- Planschlitten mit Obersupport
- Frequenzumrichter
- Digitale Drehzahlanzeige
- Gewindeuhr
- Futterschutz
- Spänerückwand
- Leitspindelabdeckung
- Bedienwerkzeug
Serienmäßig mit Rutschkupplung und Mikrometerlängsanschlag ausgestattet
Zum Bearbeiten von großen Wellendurchmessern serienmäßig mit einer 38 mm Spindelbohrung ausgestattet
Planscheibe 160 mm (Option) ideal zum Aufspannen von asymmetrischen Werkstücken
Optional lieferbar: Spannzangenfutter 5C, Spannbereich 3 - 26 mm
Zum wirtschaftlichen Arbeiten kann die Maschine mit einem Revolverkopf ausgestattet werden
Erweiterter Einsatzbereich durch den nachrüstbaren Fräsaufsatz (Option)
Produktkategorie:
Semi-Professional - Max. 300 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 50% Einschaltdauer
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
