03-1255 Bernardo Leit- und Zugspindeldrehmaschinen Standard 150 Basic
03-1255 Bernardo Leit- und Zugspindeldrehmaschinen Standard 150 Basic
Beschreibung:
Lieferumfang:
Einfache Bedienung, alle Schalt- und Bedienelemente übersichtlich am Getriebekopf angebracht
Vorschubgetriebe leicht und präzise schaltbar, im Ölbad laufend

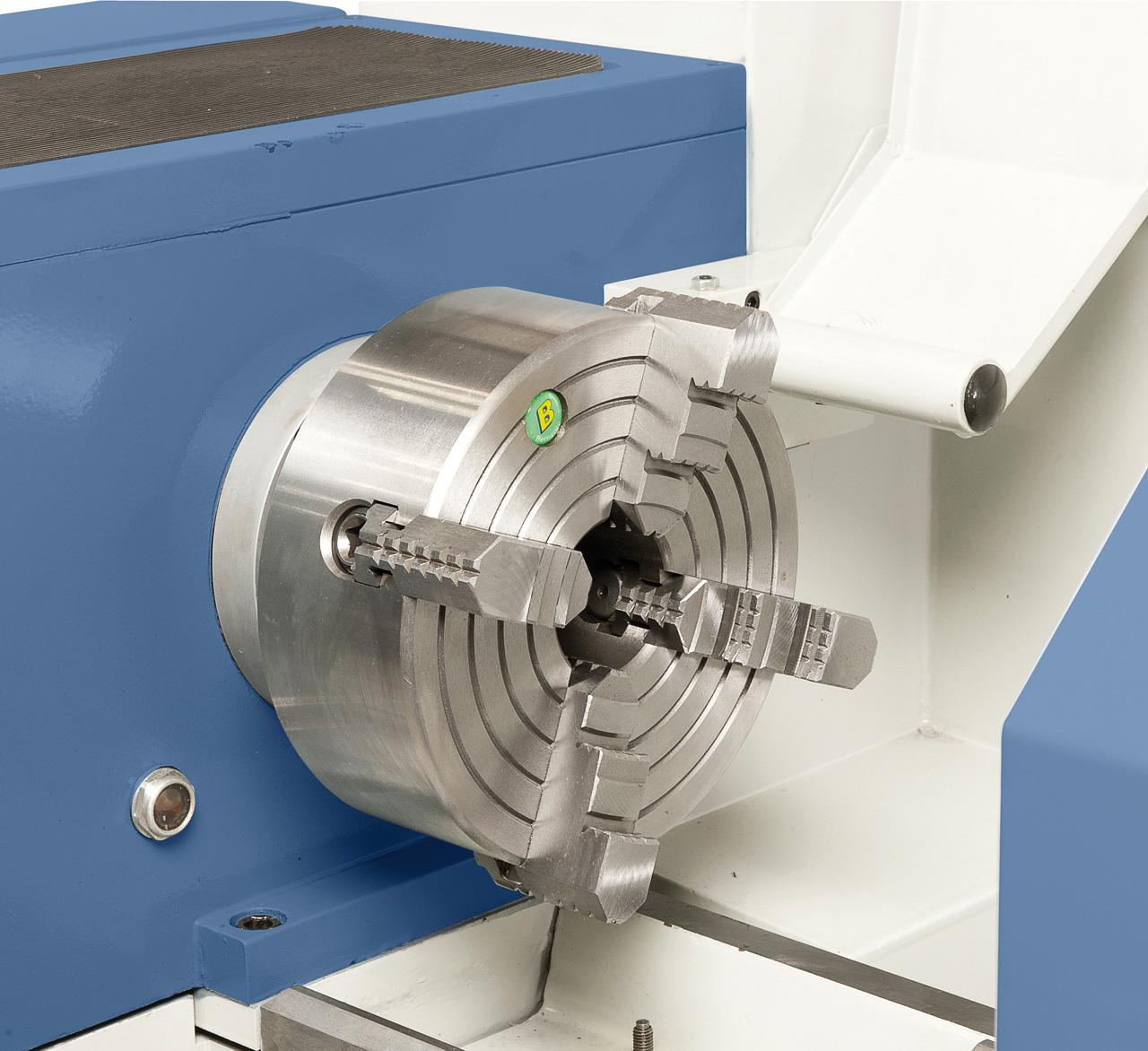

Planscheibe 200 mm (Standard), ideal zum Spannen von asymmetrischen Werkstücken
Leichtgängiger und präziser Schlitten mit Obersupport und Vierfachstahlhalter, Handräder mit einstellbarer metrischer Feinskalierung
Optional lieferbar: Revolverkopf mit 6 Stationen
Lieferumfang komplett mit Wechselräder zum Gewindeschneiden
Zum rationellen Arbeiten kann die Maschine mit einem Schnellwechselstahlhalter ausgerüstet werden.
Produktkategorie:
Hobby - Max. 150 h / Jahr Durchschnittliche Benutzung: 2 h / Tag bzw. 25% Einschaltdauer
Beschreibung:
Die kompakte Leit- und Zugspindeldrehmaschine Standard 150 Basic ist durch das optimale Preis-Leistungsverhältnis mit umfangreichen Zubehör die ideale Maschine für den ambitionierten Hobbyhandwerker.
Features:
- Sehr handliche Maschine mit Leit- und Zugspindel zum Gewindeschneiden bzw. für den automatischen Vorschub
- Herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser
- Zur Minimierung von Schwingungseinflüssen ist das massive Prismenbett zusätzlich mit Rippen versehen
- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Stark verripptes Prismenbett mit induktiv gehärteter und geschliffener Bettführung
- Reitstock kann zum Kegeldrehen ± 10 mm verschoben werden
- Reitstock mit Einhebelklemmung, Handrad mit einstellbarer Feinskalierung (0,04 mm)
- Reitstock, Spindelstock und alle Führungen sind nachstellbar
- Oberschlitten mit Skalierung (0,02 mm), ± 45° drehbar
| Spitzenweite | 1000 mm |
| Spitzenhöhe | 165 mm |
| Umlaufdurchmesser über Bett | 330 mm |
| Umlaufdurchmesser über Kröpfung* | 430 mm |
| Umlaufdurchmesser über Planschlitten | 180 mm |
| Bettbreite | 180 mm |
| Spindelbohrung | 40 mm |
| Spindelaufnahme | DIN 55029, D1-4 |
| Drehzahlbereich | (9) 75 - 1400 U/min |
| Bereich Längsvorschübe | (40) 0,053 - 1,29 mm/U |
| Bereich Planvorschübe | (40) 0,013 - 0,31 mm/U |
| Metrische Gewinde | (32) 0,4 - 7 mm |
| Zollgewinde | (36) 4 - 60 Gg/1€œ |
| Pinolenweg | 110 mm |
| Pinolenaufnahme | MK 3 |
| Motor-Abgabeleistung S1 100% | 1,5 kW (400 V) |
| Motor-Aufnahmeleistung S6 40% | 2,2 kW (400 V) |
| Maschinenabmessung (B x T x H) | 1600 x 700 x 1280 mm |
| Gewicht ca. | 455 kg |
| * Bettlänge herausnehmbar: 220 mm |
- 3-Backenfutter DK11-160 mm / D4
- Planscheibe 200 mm / D4, nach DIN 55029
- Feststehende Lünette - Durchlass diam. max. 60 mm
- Mitlaufende Lünette - Durchlass diam. max. 60 mm
- Aufspannscheibe 250 mm
- Vierfachstahlhalter
- Schutzeinrichtung bei Vierfachstahlhalter
- Rutschkupplung
- Mikrometerlängsanschlag
- Spänewanne
- Spritzwand
- 2 Zentrierspitzen
- Gewindeuhr
- Reduzierhülse
- LED-Maschinenleuchte
- Wechselräder
- Motor mit Magnetbremse nach CE-Norm
- Untergestell
- Bedienwerkzeug
Einfache Bedienung, alle Schalt- und Bedienelemente übersichtlich am Getriebekopf angebracht
Vorschubgetriebe leicht und präzise schaltbar, im Ölbad laufend
Planscheibe 200 mm (Standard), ideal zum Spannen von asymmetrischen Werkstücken
Leichtgängiger und präziser Schlitten mit Obersupport und Vierfachstahlhalter, Handräder mit einstellbarer metrischer Feinskalierung
Optional lieferbar: Revolverkopf mit 6 Stationen
Lieferumfang komplett mit Wechselräder zum Gewindeschneiden
Zum rationellen Arbeiten kann die Maschine mit einem Schnellwechselstahlhalter ausgerüstet werden.
Produktkategorie:
Hobby - Max. 150 h / Jahr Durchschnittliche Benutzung: 2 h / Tag bzw. 25% Einschaltdauer
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
