03-1263XL1 Bernardo Leit - und Zugspindeldrehmaschine Master 165 PRO inkl. 3-Achs-Digitalanzeige ES-12 V
Die Universaldrehmaschine Master 165 Pro eignet sich zur Ausführung von leichten und mittelschweren Dreharbeiten. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Backenfutter, Lünetten, Wechselräder, ...) wodurch diese Maschine universell einsetzbar ist.
Eigenschaften
-Zur Minimierung von Schwingungseinflüssen ist das massive Prismenbett zusätzlich mit Rippen versehen
-Serienmäßig mit 38 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser
-Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
-Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
-Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
-Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
-Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
-Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
-Garantierte Rundlaufgenauigkeit der Spindelnase (≤ 0,015 mm)
-Hauptspindel gehärtet und geschliffen, im Ölbad laufend
-Reitstock, Spindelstock und alle Führungen nachstellbar
-Reitstock kann zum Kegeldrehen ± 5 mm verschoben werden
Technische Spezifikationen
Spitzenweite 830 mm
Spitzenhöhe 165 mm
Umlaufdurchmesser über Bett 330 mm
Umlaufdurchmesser über Planschlitten 205 mm
Bettbreite 195 mm
Spindelbohrung 38 mm
Spindelaufnahme DIN 55029, D1-4
Drehzahlbereich (12) 70 - 2000 U/min
Bereich Längsvorschübe (15) 0,05 - 0,5 mm/U
Bereich Planvorschübe (15) 0,02 - 0,2 mm/U
Metrische Gewinde (18) 0,25 - 5,0 mm
Zollgewinde (13) 6 - 96 Gg/1“
Pinolendurchmesser 32 mm
Pinolenweg 90 mm
Pinolenaufnahme MK 3
Motor-Abgabeleistung S1 100% 1,5 kW (400 V)
Motor-Aufnahmeleistung S6 40% 2,2 kW (400 V)
Maschinenabmessung (B x T x H) 1750 x 720 x 1530 mm
Gewicht ca. 430 kg
Lieferumfang

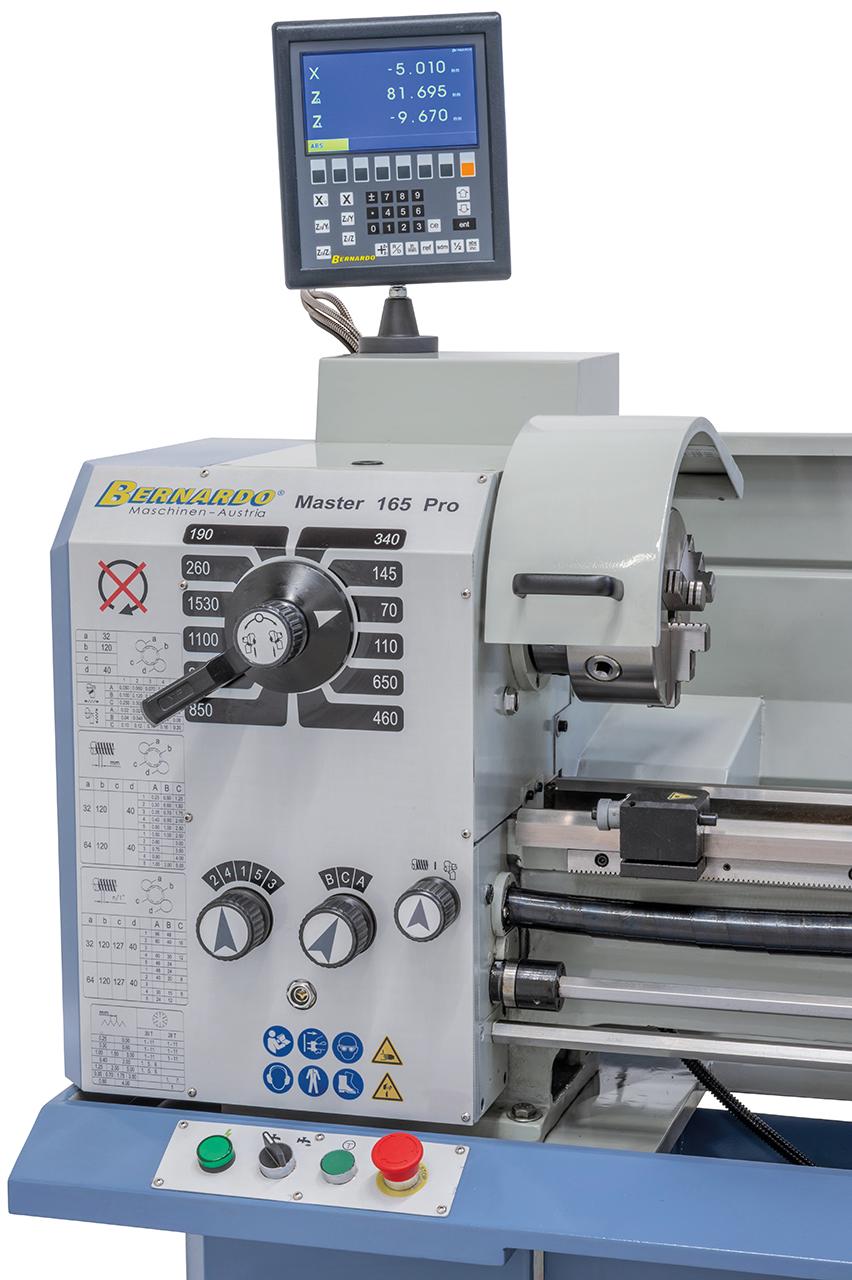

-3-Achs-Digitalanzeige ES-12 V mit LCD-Display
-3-Backenfutter K11-160 mm / D4
-Planscheibe 160 mm / D4, nach DIN 55029
-Feststehende Lünette - Durchlass diam. max. 45 mm

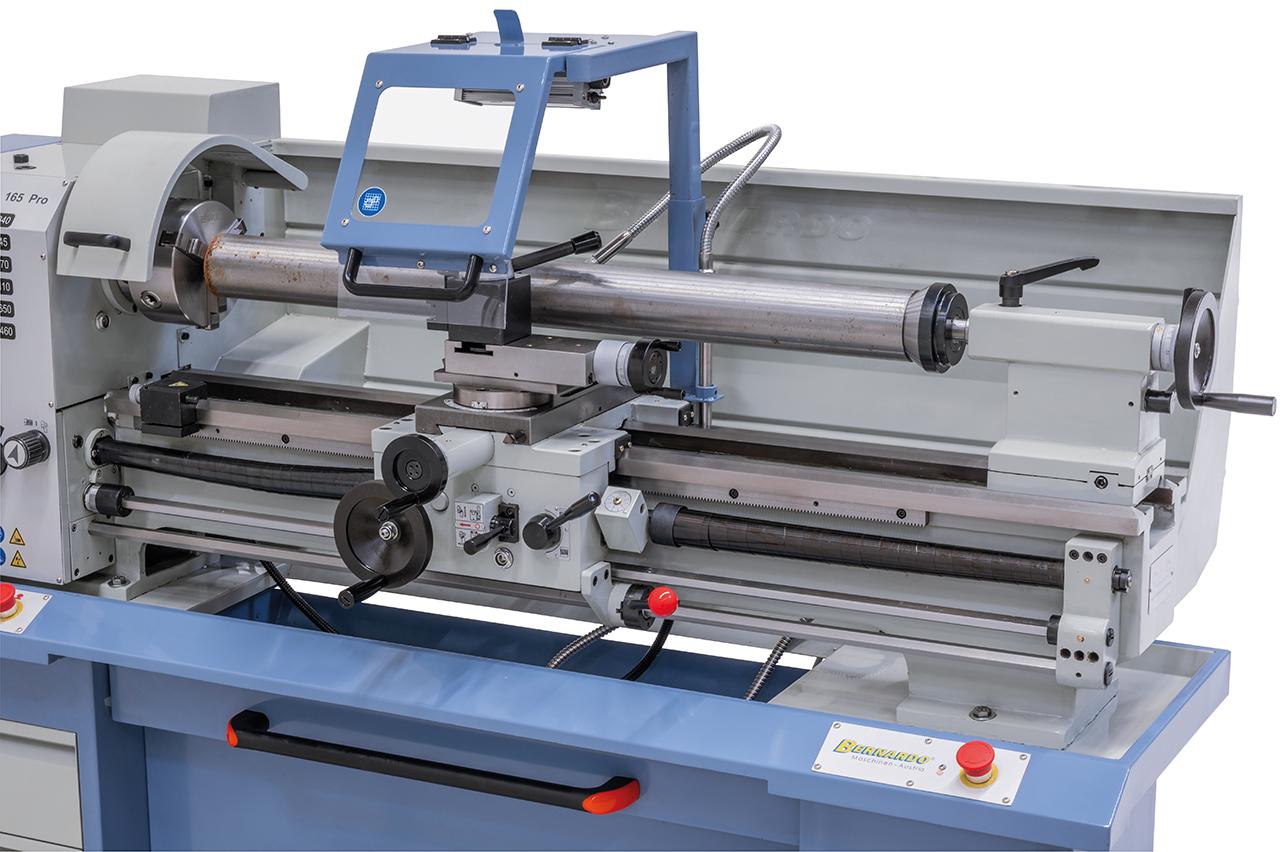

-Mitlaufende Lünette - Durchlass diam. max. 40 mm
-Kühlmitteleinrichtung
-Ausziehbare Spänewanne
-Aufspannscheibe 240 mm
-Schnellwechselstahlhalter mit 4 Einsätzen
-Schutzeinrichtung bei Schnellwechselstahlhalter
-Rutschkupplung
-Mikrometerlängsanschlag
-Gewindeuhr
-LED-Maschinenleuchte
-Reduzierhülse
-Wechselräder
-2 Zentrierspitzen
-Fußpedal mit Bremsfunktion nach CE
-Untergestell mit Schubladen
-Bedienwerkzeug
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
