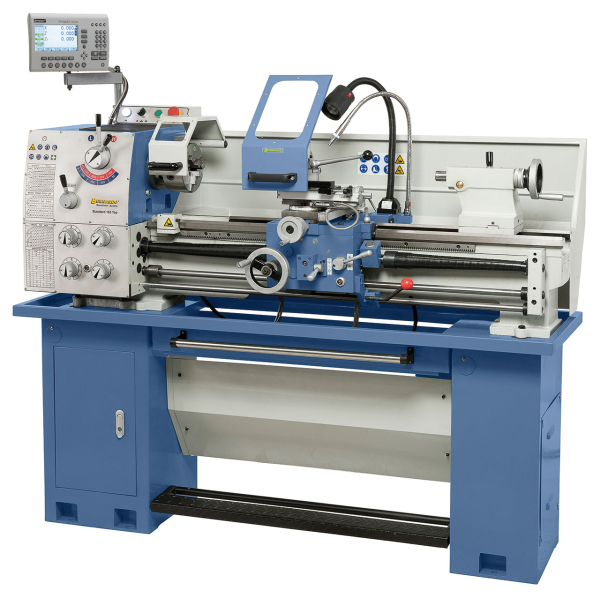

03-1260 Bernardo Leit- und Zugspindeldrehmaschinen Standard 165 Top
![semi-prof semi-prof]( https://dineiger.com/Artikeldaten/Bernardo/semi-prof.png)
Beschreibung:
Die Leit- und Zugspindeldrehmaschine Standard 165 Top überzeuget durch ihre stabile Konstruktion und einfache Handhabung. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Achs-Digitalanzeige, Lünetten, LED-Maschinenleuchte, Sicherheitseinrichtungen nach CE-Norm, ...), wodurch diese Maschine universell einsetzbar ist. Zusätzlich verfügt dieses Modell über einen Schnellwechselhalter mit 4 Einsätzen.
Features:
- Komplettausstattung: 3-Achs-Digitalanzeige, LED-Maschinenleuchte, Untergestell, uvm.
- Sehr handliche Maschine mit Leit- und Zugspindel zum Gewindeschneiden bzw. für den automatischen Vorschub
- Herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser
- Zur Minimierung von Schwingungseinfl üssen ist das massive Prismenbett zusätzlich mit Rippen versehen
- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Stark verripptes Prismenbett mit induktiv gehärteter und geschliffener Bettführung
- Hauptspindel gehärtet und geschliffen, im Ölbad laufend
- Verschiebbarer Reitstock zum Kegeldrehen, Handrad mit einstellbarer Feinskalierung (0,04 mm)
- Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
Technische Spezifikation:
Spitzenweite | 1000 mm |
Spitzenhöhe | 175 mm |
Umlaufdurchmesser über Bett | 350 mm |
Umlaufdurchmesser über Kröpfung* | 450 mm |
Umlaufdurchmesser über Planschlitten | 190 mm |
Bettbreite | 180 mm |
Spindelbohrung | 40 mm |
Spindelaufnahme | DIN 55029, D1-4 |
Drehzahlbereich | (8) 70 - 2000 U/min |
Bereich Längsvorschübe | (40) 0,053 - 1,29 mm/U |
Bereich Planvorschübe | (40) 0,013 - 0,31 mm/U |
Metrische Gewinde | (32) 0,4 - 7 mm |
Zollgewinde | (36) 4 - 60 Gg/1€œ |
Pinolenweg | 110 mm |
Pinolenaufnahme | MK 3 |
Motor-Abgabeleistung S1 100% | 1,5 kW (400 V) |
Motor-Aufnahmeleistung S6 40% | 2,2 kW (400 V) |
Maschinenabmessung (B x T x H) | 1730 x 700 x 1340 mm |
Gewicht ca. | 515 kg |
| |
* Bettlänge herausnehmbar: 220 mm
Lieferumfang:
- 3-Achs-Digitalanzeige i200 mit LCD-Display
- 3-Backenfutter DK11-160 mm / D4
- Planscheibe 200 mm / D4, nach DIN 55029
- Feststehende Lünette - Durchlass diam. max. 60 mm
- Mitlaufende Lünette - Durchlass diam. max. 60 mm
- Aufspannscheibe 250 mm
- Wellenfixiereinrichtung
- Schnellwechselstahlhalter System Multifix mit 4 Einsätzen
- Schutzeinrichtung bei Stahlhalter
- Rutschkupplung
- Mikrometerlängsanschlag
- Kühlmitteleinrichtung
- Ausziehbare Spänewanne
- Motor mit Magnetbremse nach CE-Norm
- Fußpedal mit Bremsfunktion nach CE
- Spritzwand
- Gewindeuhr
- LED-Maschinenleuchte
- Reduzierhülse
- Wechselräder
- 2 Zentrierspitzen
- Untergestell
- Bedienwerkzeug
Produktbilder: (Abbildungen zeigen ggf. Zubehör und Sonderausstattung. Bei Unklarheiten helfen wir Ihnen gerne weiter.)
![](https://www.bernardo.at/pub/media/catalog/product/0/3/03-1260_2.jpg)
![](https://www.bernardo.at/pub/media/catalog/product/0/3/03-1260_3.jpg)
![Leichtgängiger und präziser Schlitten mit Obersupport und Vierfachstahlhalter, Handräder mit einstellbarer metrischer Feinskalierung Leichtgängiger und präziser Schlitten mit Obersupport und Vierfachstahlhalter, Handräder mit einstellbarer metrischer Feinskalierung](https://www.bernardo.at/pub/media/catalog/product/0/3/03-1260_2.jpg_1.jpg)
Leichtgängiger und präziser Schlitten mit Obersupport und Vierfachstahlhalter, Handräder mit einstellbarer metrischer Feinskalierung
![Zentrierkegel diam. 100 mm, ideal zum Spannen von Rohren und Hohlkörpern (Option) Zentrierkegel diam. 100 mm, ideal zum Spannen von Rohren und Hohlkörpern (Option)](https://www.bernardo.at/pub/media/catalog/product/0/3/03-1260_3.jpg_1.jpg)

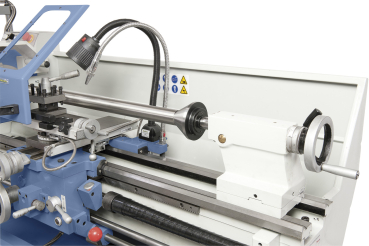

Zentrierkegel diam. 100 mm, ideal zum Spannen von Rohren und Hohlkörpern (Option)
![Serienmäßig mit ausziehbarer Spänewanne Serienmäßig mit ausziehbarer Spänewanne](https://www.bernardo.at/pub/media/catalog/product/0/3/03-1260_4.jpg_1.jpg)

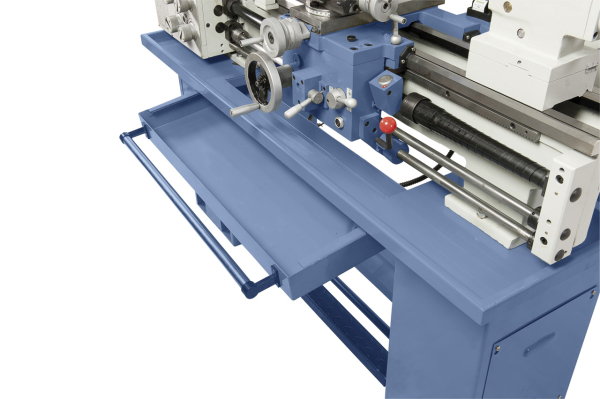

Serienmäßig mit ausziehbarer Spänewanne
![Optional lieferbar: Spannzangenfutter 5C, Spannbereich 3 - 26 mm Optional lieferbar: Spannzangenfutter 5C, Spannbereich 3 - 26 mm](https://www.bernardo.at/pub/media/catalog/product/0/3/03-1260_5.jpg_1.jpg)

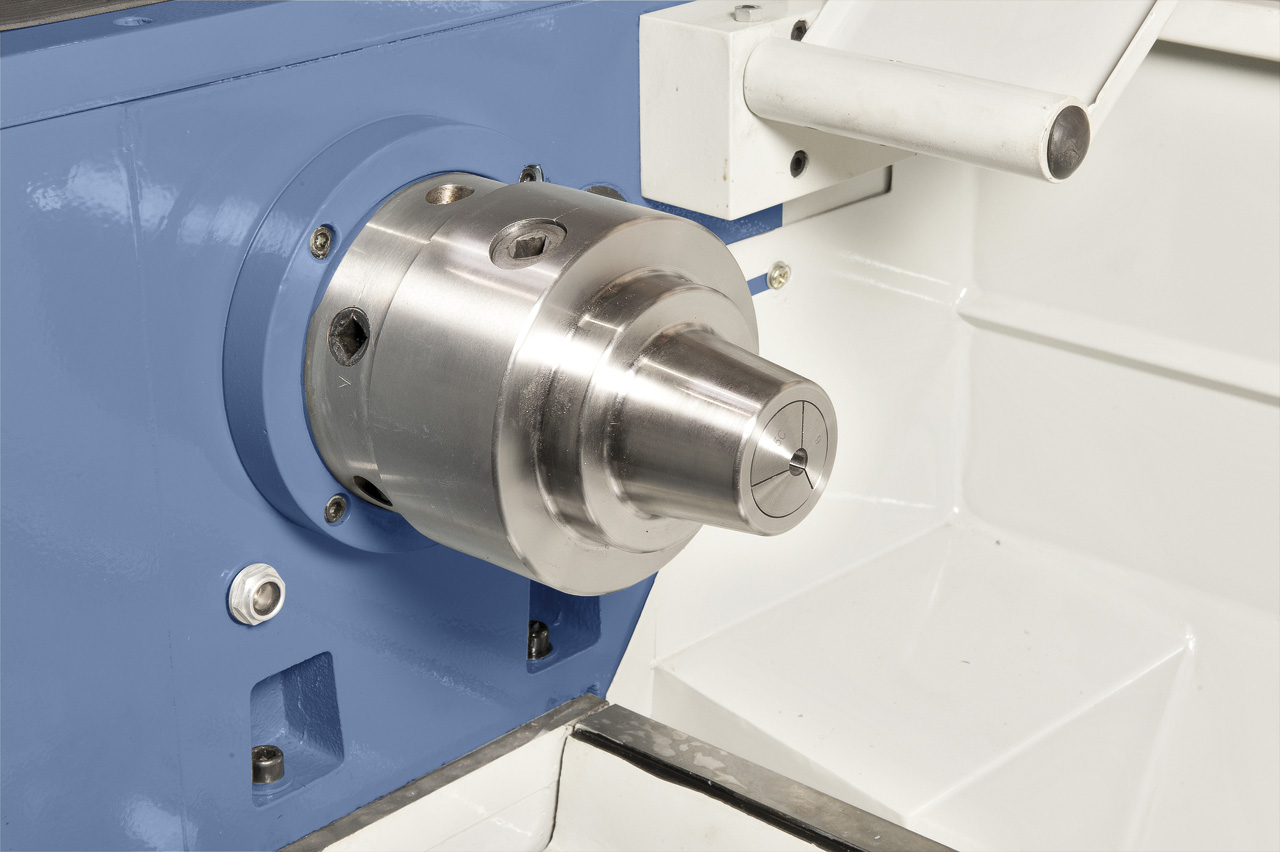

Optional lieferbar: Spannzangenfutter 5C, Spannbereich 3 - 26 mm
![Vierbacken-Plannscheibe 200 mm mit Umkehrbacken im Standardzubehör enthalten Vierbacken-Plannscheibe 200 mm mit Umkehrbacken im Standardzubehör enthalten](https://www.bernardo.at/pub/media/catalog/product/0/3/03-1260_6.jpg_1.jpg)
Vierbacken-Plannscheibe 200 mm mit Umkehrbacken im Standardzubehör enthalten
![Schnellwechselstahlhalter System Multifix im Lieferumfang enthalten Schnellwechselstahlhalter System Multifix im Lieferumfang enthalten](https://www.bernardo.at/pub/media/catalog/product/0/3/03-1260_7.jpg_1.jpg)

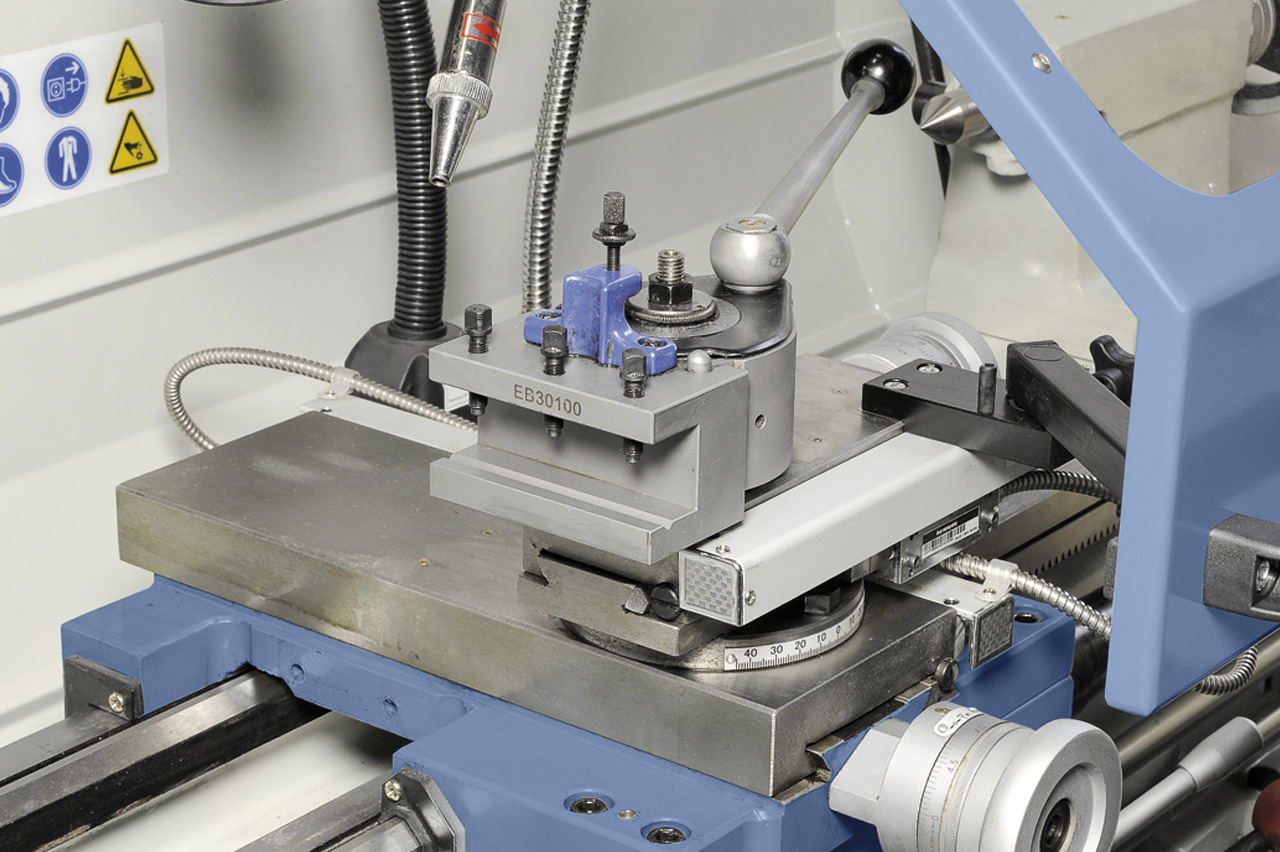

Schnellwechselstahlhalter System Multifix im Lieferumfang enthalten
Produktkategorie:
Semi-Professional - Max. 300 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 50% Einschaltdauer
