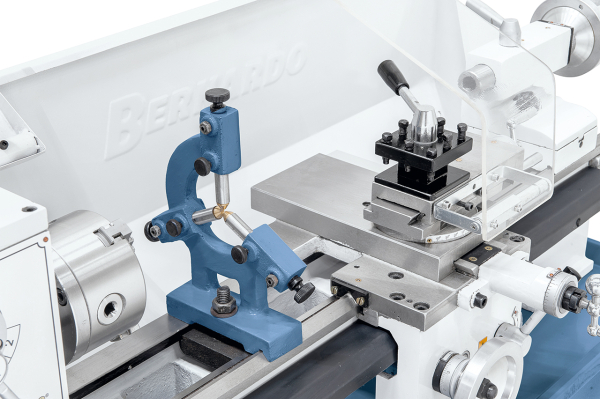

03-1071 Bernardo Leitspindeldrehmaschine Hobby 500 inkl. 2-Achs-Digitalanzeige DT 40 / 400V
Die präzise Tischdrehmaschine HOBBY 500 ist mit einem 6-Stufen-Schaltgetriebe zum schnellen Wechseln der Drehzahl ausgestattet. Durch ihre kompakte Bauweise bietet diese Maschine eine hohe Laufruhe und garantiert dadurch präzises Arbeiten.
Eigenschaften
-Einfacher und schneller Drehzahlwechsel durch Schaltgetriebe
-Prismenbett induktiv gehärtet und geschliffen
-Führungen über Keilleisten spielfrei nachstellbar
-Optimales Preis-Leistungsverhältnis
-Sehr handliche Maschine mit Leitspindel zum Gewindeschneiden
-Spindel mit 2 nachstellbaren Präzisionslager gelagert
-Reitstock kann zum Kegeldrehen verschoben werden
-Sicherheitsschalter mit Unterspannungsauslöser
-Kompakte kleine Bauweise
Technische Spezifikationen
Spitzenweite 500 mm
Spitzenhöhe 110 mm
Umlaufdurchmesser über Bett 220 mm
Spindelbohrung 20 mm
Aufnahme in der Spindelbohrung MK 3
Drehzahlbereich 140 - 1710 U/min, 6 Stufen
Bereich Längsvorschübe (4) 0,05 - 0,2 mm/U
Metrische Gewinde (11) 0,4 - 3 mm
Zollgewinde (11) 8 - 28 Gg/1“
Pinolenweg 45 mm
Pinolenaufnahme MK 2
Motor-Abgabeleistung S1 100% 0,55 kW / 400 V
Motor-Aufnahmeleistung S6 40% 0,80 kW / 400 V
Maschinenabmessung (B x T x H)* 1150 x 480 x 420 mm
Gewicht ca. 130 kg
* ohne Untergestell
Lieferumfang
-2-Achs-Digitalanzeige DT 40
-3-Backenfutter 100 mm
-Wechselräder
-Feste Körnerspitzen
-Vierfachstahlhalter
-Planschlitten mit Obersupport
-Futterschutz
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
