Beschreibung:
Die Universaldrehmaschine Smart 410 Vario eignet sich zur Ausführung von leichten und mittelschweren Dreharbeiten. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Backenfutter, Lünetten, Wechselräder, 3-Achs-Positionsanzeige,....) wodurch diese Maschine universell einsetzbar ist. Weiters ist dieses Modell mit einer stufenlos regelbaren Spindeldrehzahl bis 3000 U/min ausgestattet, dadurch kann die Drehzahl optimal an das Werkstück und die Vorschubgeschwindigkeit angepasst werden.
Features:- Serienmäßig mit Delta-Frequenzumrichter für hohes Drehmoment im unteren Drehzahlbereich und annähernd konstante Drehzahl unter Last
- Stufenlose Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
- Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
- Moderne Hauptspindellagerung mit Schrägkugellagern in Präzisionsausführung
- Serienmäßig mit Frequenzumrichter und 3-Achs-Positionsanzeige
- Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Verschiebbarer Reitstock zum Kegeldrehen, Handrad mit einstellbarer Feinskalierung (0,02 mm)
- Die herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser
| Spitzenweite | 1000 mm |
| Spitzenhöhe | 205 mm |
| Umlaufdurchmesser über Bett | 410 mm |
| Umlaufdurchmesser über Kröpfung | 580 mm |
| Umlaufdurchmesser über dem Planschlitten | 255 mm |
| Bettbreite | 250 mm |
| Spindelbohrung | 52 mm |
| Spindelaufnahme | DIN 55029, D1 - 6 |
| Drehzahlbereich, 2 Stufen | 30 - 550 / 550 - 3000 U/min |
| Bereich Längsvorschübe | (17) 0,05 - 1,7 mm/U |
| Bereich Planvorschübe | (17) 0,025 - 0,85 mm/U |
| Metrische Gewinde | (42) 0,2 - 14 mm |
| Zollgewinde | (45) 2 - 72 Gg/1€œ |
| Pinolendurchmesser | 50 mm |
| Pinolenweg | 120 mm |
| Pinolenaufnahme | MK 4 |
| Motorleistung | 5,5 kW (7,5 PS) |
| Maschinenabmessung (B x T x H) | 2030 x 1000 x 1450 mm |
| Gewicht ca. | 1550 kg |
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Anzeige
- 3-Backen-Stahlfutter PO3-200 mm / D6
- Aufspannscheibe 350 mm
- Feststehende Lünette - Durchlass diam. max. 135 mm
- Mitlaufende Lünette - Durchlass diam. max. 65 mm
- Fußpedal mit Bremsfunktion nach CE
- Vierfachstahlhalter
- Schutzeinrichtung bei Vierfachstahlhalter
- Mikrometer-Längsanschlag
- Revolveranschlag mit Feineinstellung
- Frequenzumrichter
- Erstbefüllung mit Shell Tellus 46
- Kühlmitteleinrichtung
- Rutschkupplung
- Gewindeuhr
- LED-Maschinenleuchte
- Wechselräder
- Reduzierhülse
- 2 Zentrierspitzen
- Spänerückwand
- Bedienwerkzeug

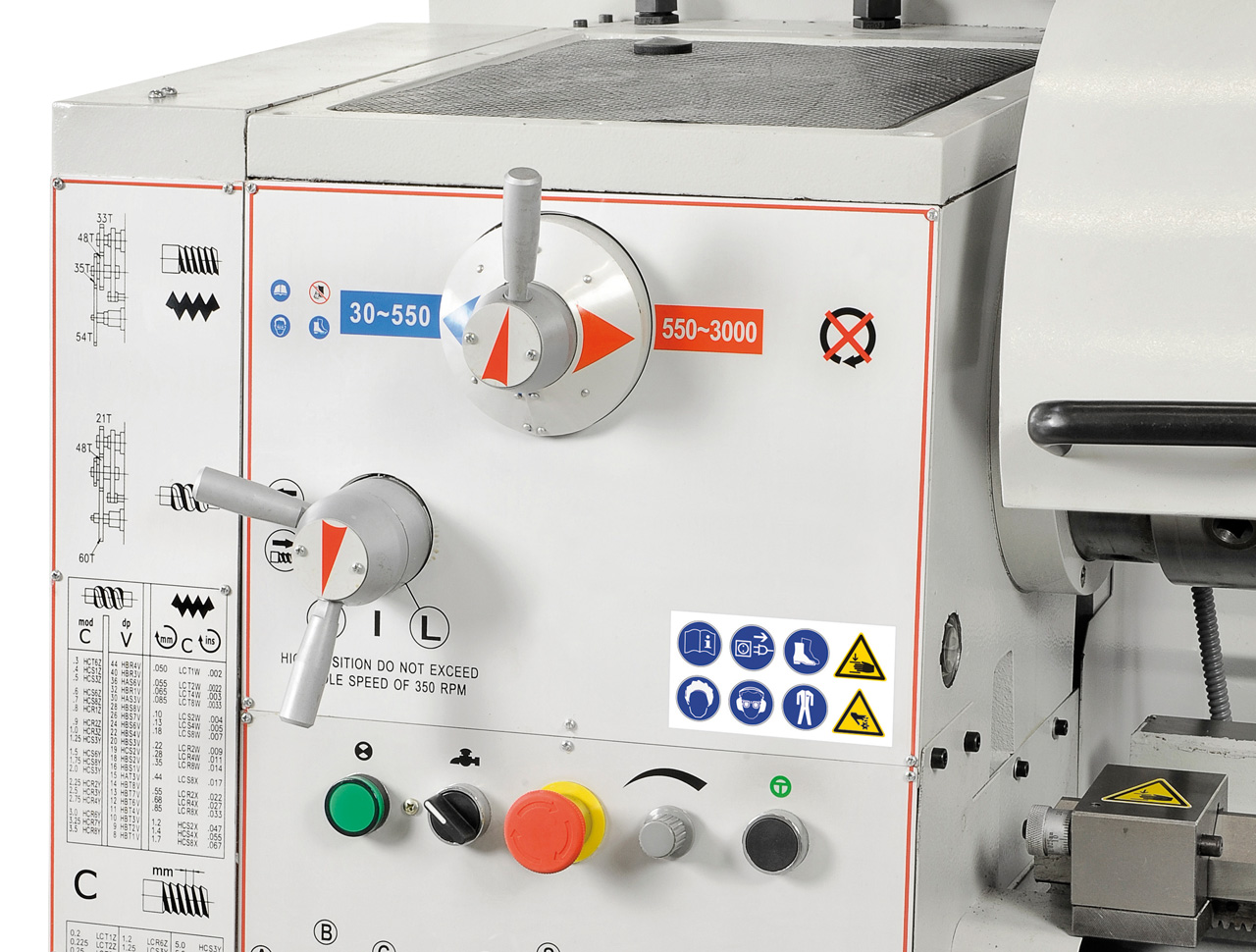

Der robuste Spindelstock und die dynamisch ausgewuchtete Hauptspindel ermöglichen auch bei hohen Drehzahlen höchste Genauigkeit und Laufruhe.
Vorteil des Bernardo-Stahlfutters: Hohe Rundlaufgenauigkeit und längere Lebensdauer.
Mikrometerlängs- und Revolveranschlag im Lieferumfang enthalten.
Serienmäßig ausgestattet mit Wechselräder zum Gewindeschneiden.
Vorschubgetriebe leicht und präzise schaltbar, geschliffene Zahnräder sorgen für einen ruhigen Lauf.
Optional lieferbar: Zentrierkegel diam. 125 mm zum Spannen von Rohren.

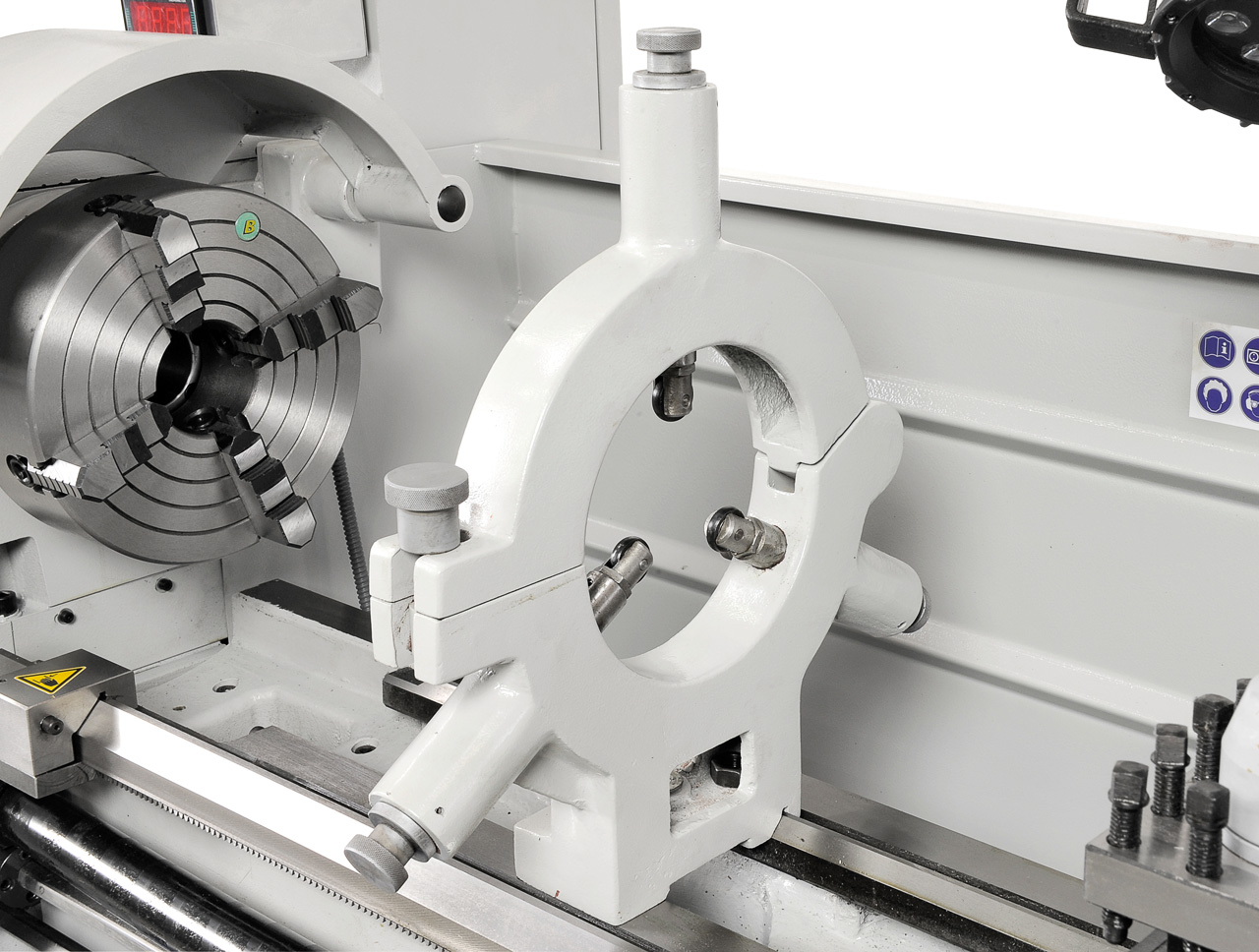

Feststehende Lünette zum Abstützen von langen und dünnen Werkstücken.
Produktkategorie:
Professional - Max. 600 h / Jahr Durchschnittliche Benutzung: 3 h / Tag bzw. 90% Einschaltdauer
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
