04-1731XL Bernardo Vollautomatische Gehrungsbandsäge CGS 330 VAG
Das Modell CGS 330 VAG ist eine vollautomatische Gehrungsbandsäge (bis 60°) mit umfangreicher Ausstattung (wie z.B. PLC-Steuerung, stufenlose Bandgeschwindigkeit, automatische Bandbruchkontrolle,….). Die integrierte PLC-Steuerung ermöglicht ein vordefinieren der benötigten Stückzahl und Schnittlänge, wodurch eine wirtschaftliche Serienfertigung gewährleistet wird.
Eigenschaften
-Vollautomatische Funktionsweise inklusive automatischer Sägearm-Anhebung
-Verwindungsfreier, stark dimensionierter Sägearm für präzise Schnittergebnisse
-Schwenkbarer Sägebügel für Gehrungsschnitte bis 60°

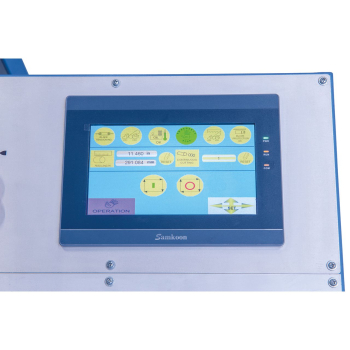

-PLC-Steuerung mit Programm-Speicherplätzen zum Eingeben der benötigten Stückzahl und Schnittlänge, mit automatischer Endabschaltung bei Programmende
-Zum Schneiden von Profilen, Rohren, Vollmaterialien aus Eisen und NE-Materialien
-Einstellbarer Hydraulikzylinder zur Auflagedruckregulierung des Sägebügels
-Optimale Kraftübertragung auf das Laufrad mittels gehärteter und geschliffener Schneckenwelle und Schneckenrad
-Stufenlose Einstellung der Schnittgeschwindigkeit von 10 - 60 m/min mittels Frequenzumrichter
-Sägebandführung über kombiniertes Rollen-Backenführungssystem mit Hartmetalleinsätzen
-Automatische Bandbruchkontrolle stoppt die Maschine bei Sägebandriss
Lieferumfang
-Sägeband
-Werkstückanschlag
-Hydraulischer Schnellspannschraubstock
-Hydraulischer Werkstückvorschub
-Kühlmitteleinrichtung
-Hydraulik-Absenkzylinder
-Frequenzumrichter
-Motorschutzschalter
-Automatische Endabschaltung
-Schnittdruckregulierung
-PLC-Steuerung
-Automatische Bandbruchkontrolle
Technische Spezifikationen
Schnittbereich rund / quadrat 90° 330 mm / 250 x 250 mm
Schnittbereich flach 90° 460 x 250 mm
Schnittbereich rund / quadrat 45° R 305 mm / 250 x 250 mm
Schnittbereich flach 45° R 305 x 250 mm
Schnittbereich rund / quadrat 45° L 305 mm / 250 x 250 mm
Schnittbereich flach 45° L 305 x 250 mm
Schnittbereich rund / quadrat 60° R 205 mm / 205 x 205 mm
Schnittbereich flach 60° R 205 x 250 mm
Arbeitshöhe 860 mm
Sägebandabmessung 3960 x 34 x 1,1 mm
Schnittgeschwindigkeit, stufenlos 10 - 60 m/min
Kühlmittelpumpe 0,045 kW
Motorleistung 2,2 kW
Spannung 400 V
Maschinenabmessung (L x T x H) 2380 x 1740* x 2000 mm
Gewicht ca. 1420 kg
* mit 2 Rollenbahnen 6580 mm
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
