27-1045 Bernardo Rundtische / Schwenktische / Kreuztische Halbuniversal-Teilkopf BS-0
27-1045 Bernardo Rundtische / Schwenktische / Kreuztische Halbuniversal-Teilkopf BS-0
Features:
Features:
- Spindel in Präzisionskegelrollenlagern
- Schnecke aus Chrom-Nickel-Stahl, gehärtet und geschliffen
- Phosphor-Bronze-Schneckenrad
- Übersetzung ausrastbar zum direkten Teilen (40:1)
- Schwenkbar von horizontal bis vertikal (-10° bis +90°)
- Direktes Teilen mit 24er-Raster
- Jede Teilung von 2 bis 50 und viele Teilungen von 52 bis 380 möglich

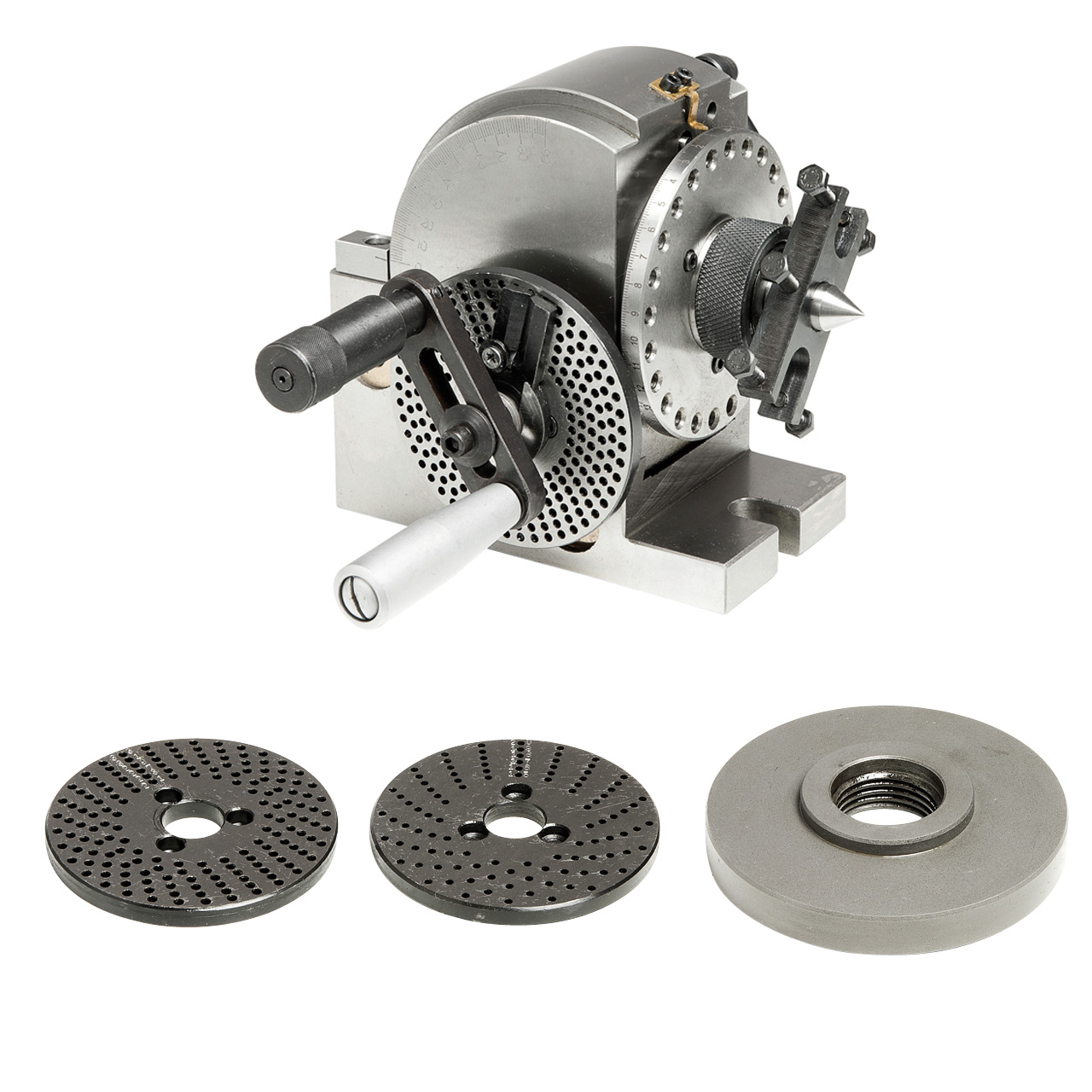

Lieferumfang:
- Reitstock
- 2 Teilscheiben
- Zentrierspitze
- Mitnehmer
- Futterflansch
| Übersetzung | 40:1 |
| Bauhöhe | 170 mm |
| Breite mit Zentrierspitze | 195 mm |
| Länge | 230 mm |
| Zentrierspitze | MK 2 |
| Backenfutterflansch | 125 mm |
| Schwenkbar | 0° bis 90° |
| Spindelbohrung | 18 mm |
| Nutenbreite | 16 mm |
| Direkt-Teilscheibe (Teilung) | 24 (15°) |
| Gewicht ca. | 16,8 kg |

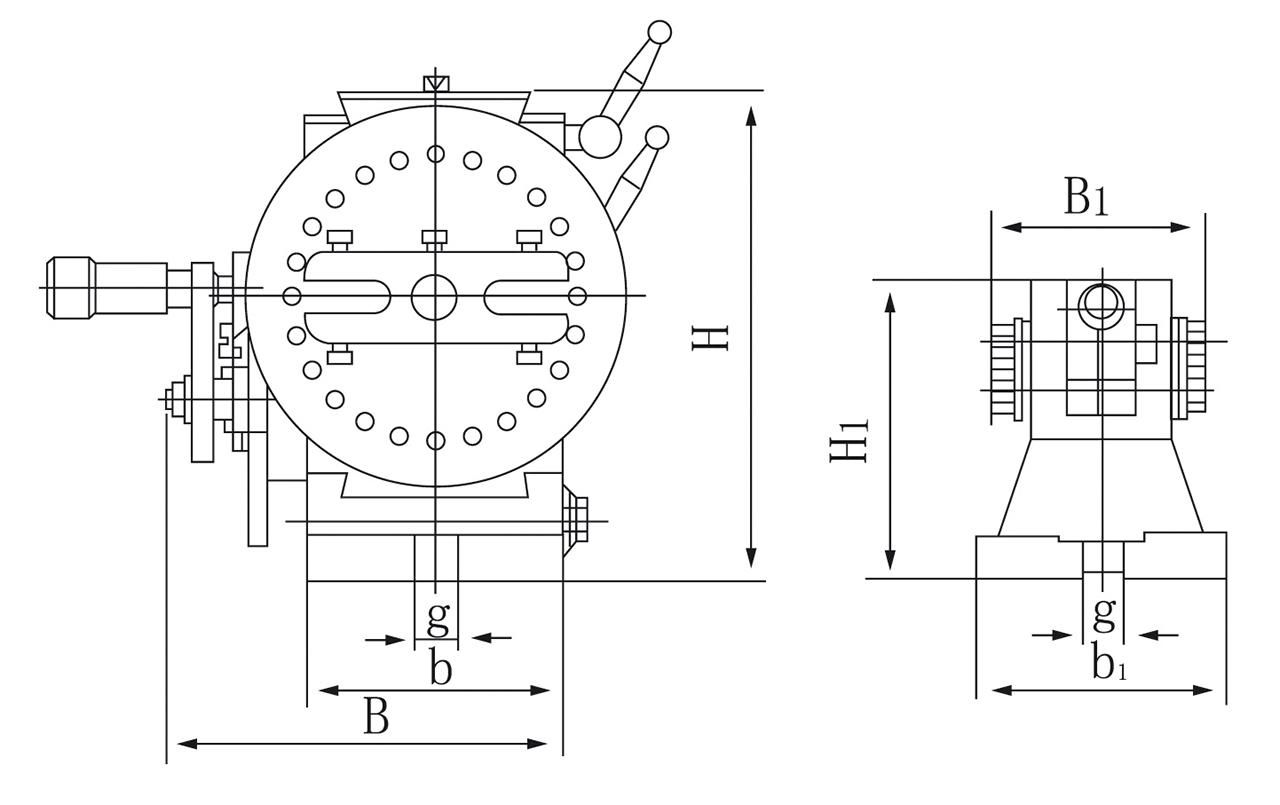

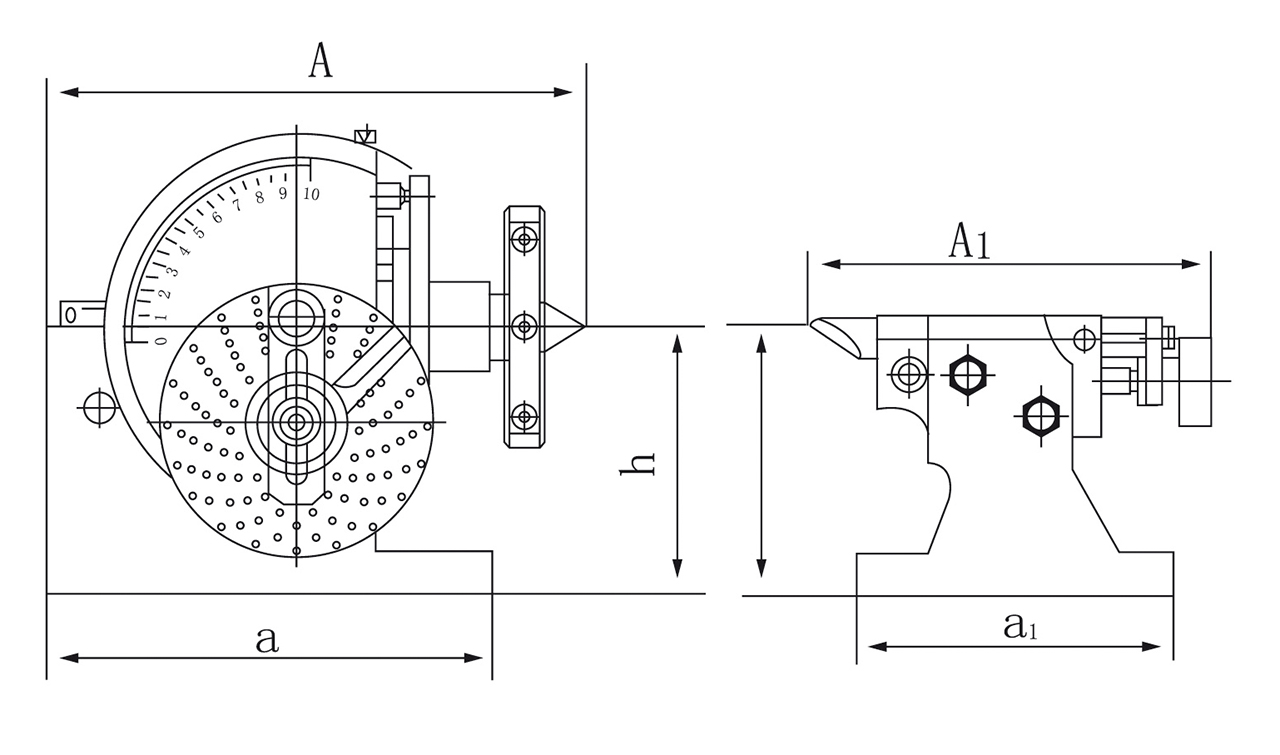

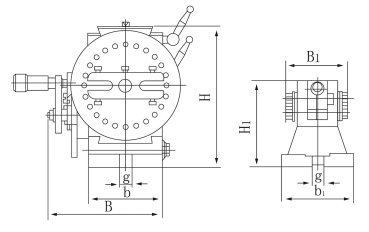

| Abmessungen Teilkopf |
| Abmessungen Reitstock | ||
| A | 195 mm |
| A1 | 175 mm |
| B | 140 mm |
| B1 | 87 mm |
| H | 170 mm |
| H1 | 107 mm |
| h | 100 mm |
| h1 | 100 mm |
| a | 166 mm |
| a1 | 130 mm |
| b | 90 mm |
| b1 | 92 mm |
| g | 16 mm |
| g1 | 16 mm |
Produktbilder: (Abbildungen zeigen ggf. Zubehör und Sonderausstattung. Bei Unklarheiten helfen wir Ihnen gerne weiter.)
