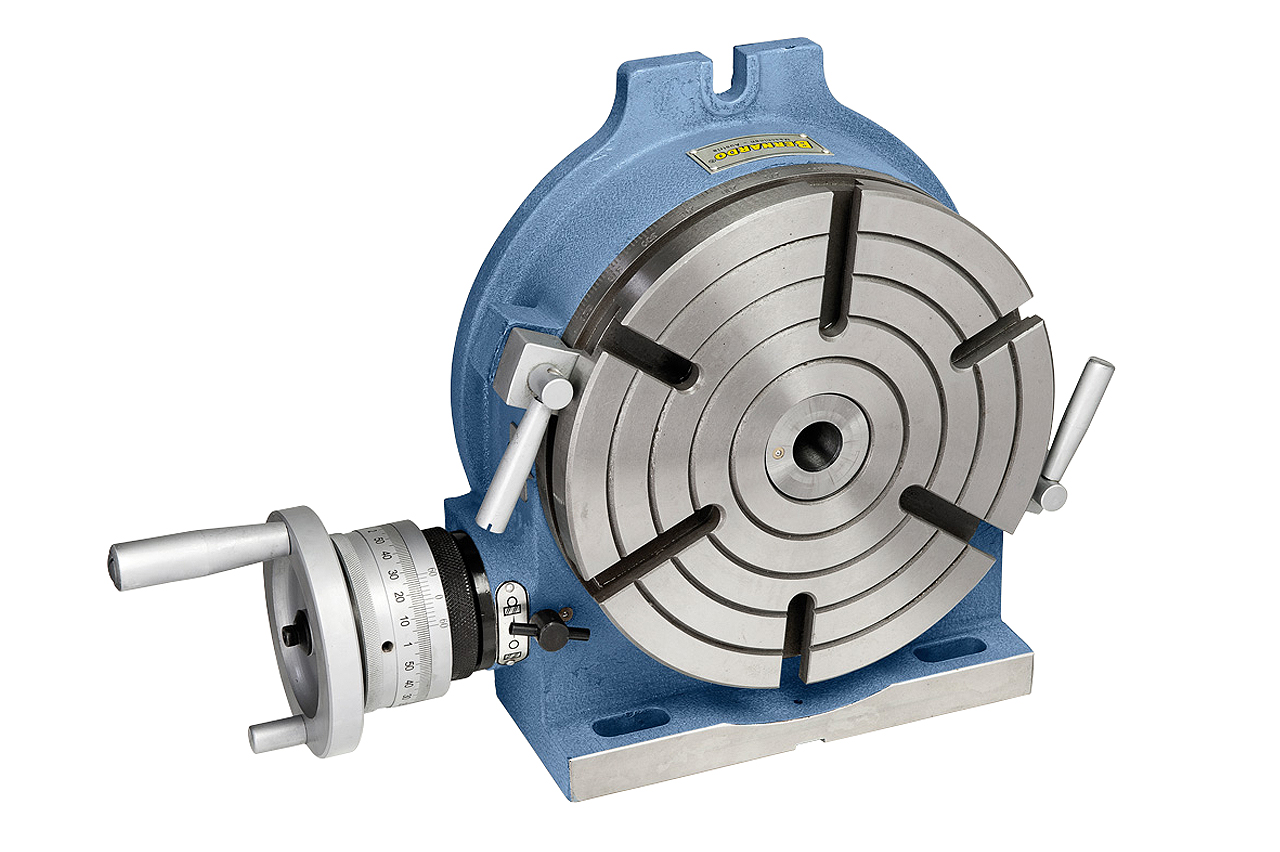

27-1002 Bernardo Rundtische / Schwenktische / Kreuztische Horizontal- und Vertikalrundtisch HV 10
(Art.Nr.: 27-1002)
27-1002 Bernardo Rundtische / Schwenktische / Kreuztische Horizontal- und Vertikalrundtisch HV 10
27-1002 Bernardo Rundtische / Schwenktische / Kreuztische Horizontal- und Vertikalrundtisch HV 10
Mobile Preview: 27-1002 Bernardo Rundtische / Schwenktische / Kreuztische Horizontal- und Vertikalrundtisch HV 10
Mobile Preview: 27-1002 Bernardo Rundtische / Schwenktische / Kreuztische Horizontal- und Vertikalrundtisch HV 10
wishlist Auf den Merkzettel

27-1002 Bernardo Rundtische / Schwenktische / Kreuztische Horizontal- und Vertikalrundtisch HV 10

Lieferzeit:
3-7 Werktage 3-7 Werktage  (Ausland abweichend)
622,93 EUR

inkl. 19% MwSt. zzgl. Versand

PayPal ECS
Beschreibung
27-1002 Bernardo Rundtische / Schwenktische / Kreuztische Horizontal- und Vertikalrundtisch HV 10
Features:
  • Einsetzbar bei Fräs- und Bohrarbeiten auf Horizontal- oder Vertikalfräsmaschinen, Bohrmaschinen usw.
  • Die Tischplatte ist aus hochwertigem Meehaniteguß hergestellt
  • Schneckenwelle gehärtet und geschliffen, Schneckenrad aus Spezialguß
  • Klemmung der Tischplatte erfolgt durch zwei Klemmhebel
  • Übersetzung im Schneckengetriebe 90:1
  • Grad-Teilarbeiten über Skalentrommel mit verstellbarem Nonius
  • Direkt-Teilarbeiten über die am Tisch angebrachte 360° Skala
Technische Spezifikation:

Tischdurchmesser

250 mm

übersetzung

90:1

Morsekonus

MK 3

Anzahl T-Nuten

6 Stk.

Max. Tragkraft horizontal

90 kg

Max. Tragkraft vertikal

50 kg

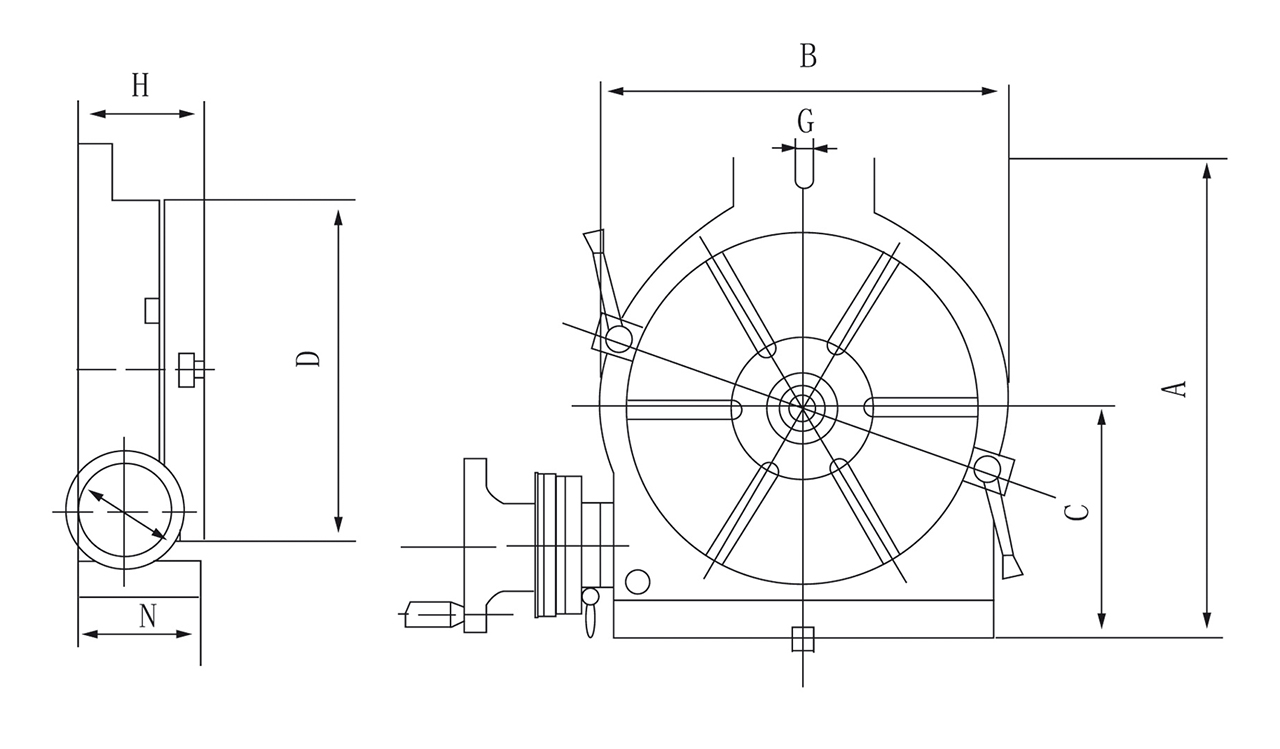

A

325 mm

B

280 mm

C

165 mm

D

250 mm

E

14 mm

G

17 mm

H

115 mm

N

113 mm

Gewicht ca.

43 kg
Produktbilder: (Abbildungen zeigen ggf. Zubehör und Sonderausstattung. Bei Unklarheiten helfen wir Ihnen gerne weiter.)
