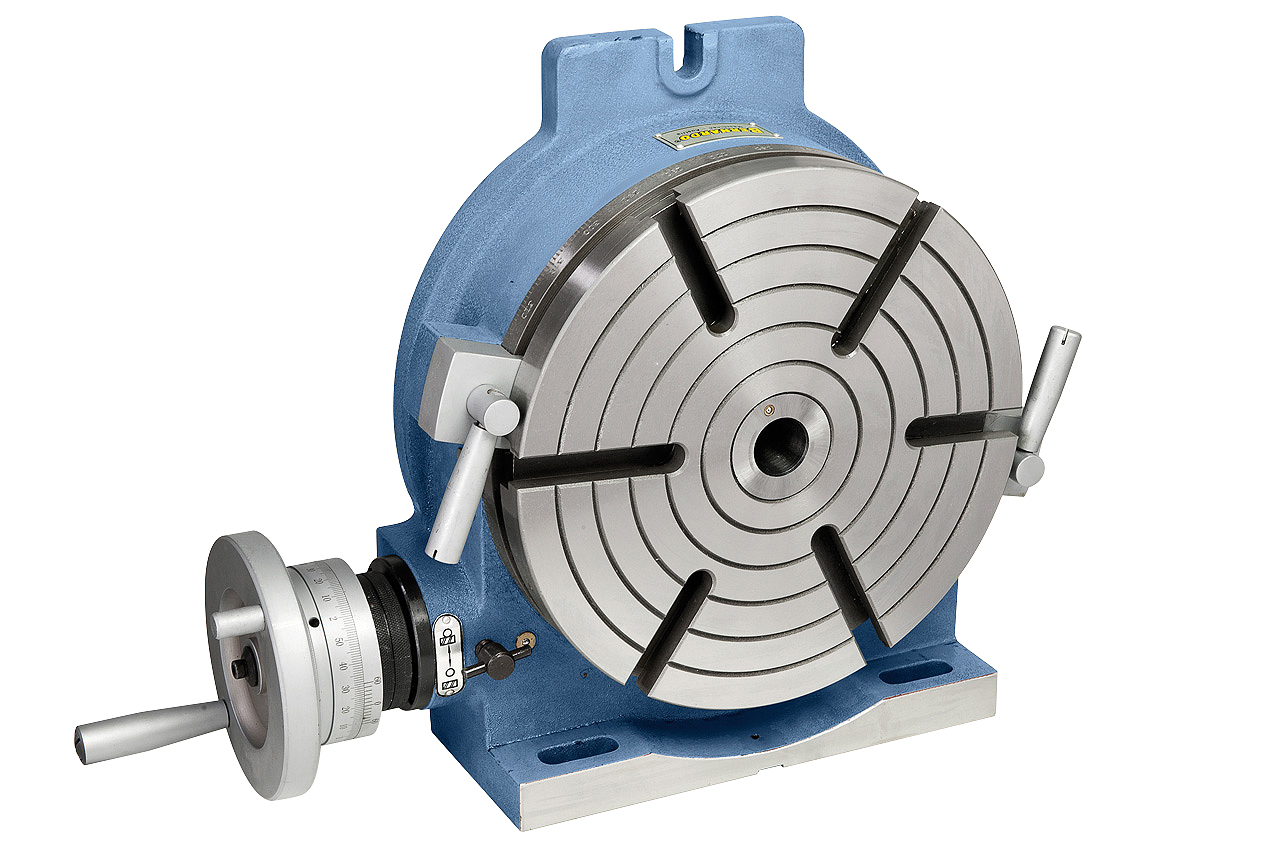

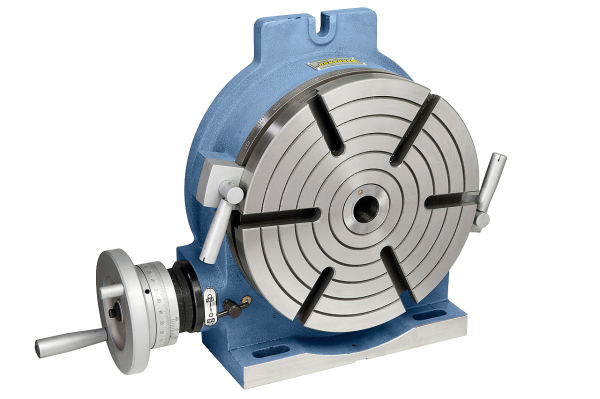

27-1003 Bernardo Rundtische / Schwenktische / Kreuztische Horizontal- und Vertikalrundtisch HV 12
27-1003 Bernardo Rundtische / Schwenktische / Kreuztische Horizontal- und Vertikalrundtisch HV 12
Features:
Produktbilder: (Abbildungen zeigen ggf. Zubehör und Sonderausstattung. Bei Unklarheiten helfen wir Ihnen gerne weiter.)
Features:
- Einsetzbar bei Fräs- und Bohrarbeiten auf Horizontal- oder Vertikalfräsmaschinen, Bohrmaschinen usw.
- Die Tischplatte ist aus hochwertigem Meehaniteguß hergestellt
- Schneckenwelle gehärtet und geschliffen, Schneckenrad aus Spezialguß
- Klemmung der Tischplatte erfolgt durch zwei Klemmhebel
- Übersetzung im Schneckengetriebe 90:1
- Grad-Teilarbeiten über Skalentrommel mit verstellbarem Nonius
- Direkt-Teilarbeiten über die am Tisch angebrachte 360° Skala
| Tischdurchmesser | 300 mm |
| übersetzung | 90:1 |
| Morsekonus | MK 4 |
| Anzahl T-Nuten | 6 Stk. |
| Max. Tragkraft horizontal | 120 kg |
| Max. Tragkraft vertikal | 60 kg |

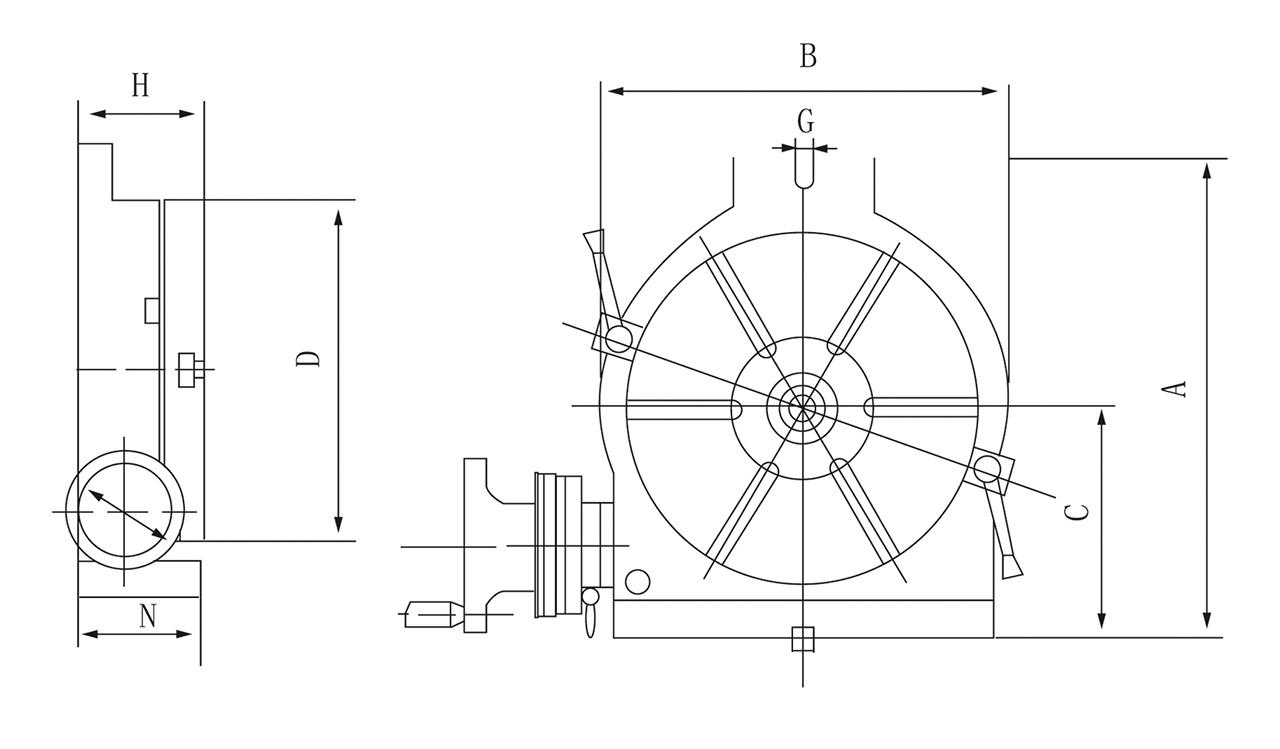

| A | 388 mm |
| B | 330 mm |
| C | 195 mm |
| D | 300 mm |
| E | 16 mm |
| G | 18 mm |
| H | 135 mm |
| N | 133 mm |
| Gewicht ca. | 71 kg |
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
